毕克化学推出全哑UV涂料中的高性能润湿分散剂

辐射固化这种技术正在以每年高速增长的方式在全球形成一个很强的发展势头。将全哑无溶剂 UV 固化涂料应用于木器和家具涂料行业这样一个趋势的出现已经有一段时间了，这类涂料所面对的是一个特别的挑战—即从原材料的严格挑选到量身定做的施工方式以及固化设备。除了一些特殊的消光基料和消光粉，通常在需要消光时，使用的是处理过的或是未处理的二氧化硅类型的消光粉。然而，由于无溶剂UV固化涂料中没有挥发性溶剂，漆膜收缩极小并且固化速度很快，因而需要使用大量二氧化硅消光粉，结果导致粘度大幅上升—这是个不希望看到的效果。

为了既满足技术要求，又能获得理想的施工粘度，毕克化学开发了新助剂DISPERBYK-2158和DISPERBYK-2159，它们的特殊结构设计可以实现与处理过的和未处理的二氧化硅类型的消光粉之间良好的相互作用，以得到具有最佳粘度特性的、性能稳定的全哑涂料。

优点

对处理过的和未处理的二氧化硅类型消光粉优秀的分散和稳定

优秀的降粘能力，消除触变性（→牛顿流动行为）

可以添加大量消光粉，从而完美适用于生产具有良好操作粘度的全哑涂料

在无溶剂和溶剂型 UV 固化涂料以及传统溶剂型体系中显著改善消光效果

与所有常用的齐聚物和单体具有非常好的相容性

应用领域

无溶剂和溶剂型 UV 固化木器和家具涂料

传统溶剂型木器和家具涂料

典型物化数据

DISPERBYK-2158

• 含有颜料亲和基团的共聚物溶液

• 胺值：13 mg KOH/g

• 活性成分：60 %

• 密度（20 °C）：1.08 g/ml

• 溶剂：二丙二醇二丙烯酸酯（DPGDA）

• 闪点：143 °C

DISPERBYK-2159

• 含有颜料亲和基团的共聚物溶液

• 胺值：13 mg KOH/g

• 密度（20 °C）：1.05 g/ml

• 不挥发分（20 min, 150 °C）：60 %

• 溶剂：丙二醇甲醚醋酸酯

• 闪点：45 °C

DISPERBYK-2158 和 DISPERBYK-2159

的结构设计以及作用机理

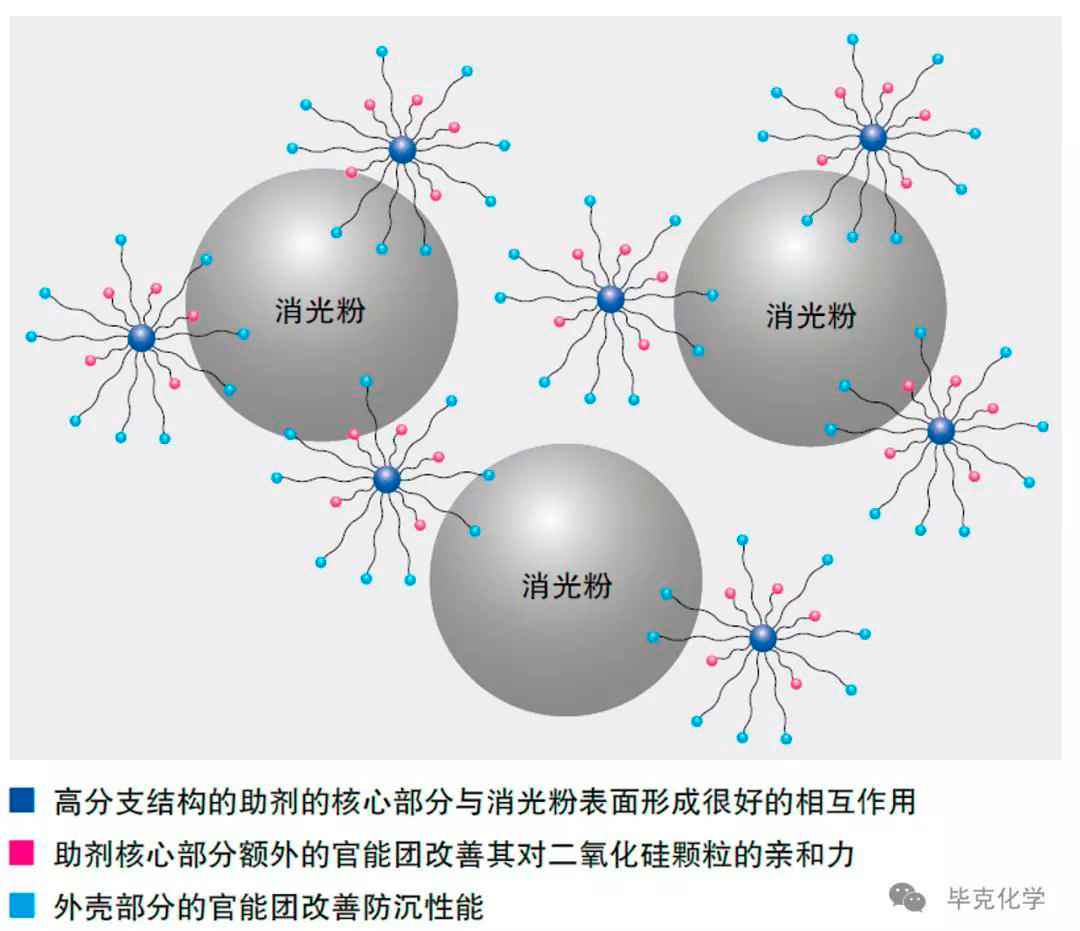

DISPERBYK-2158 和 DISPERBYK-2159 具有高分支的核壳结构

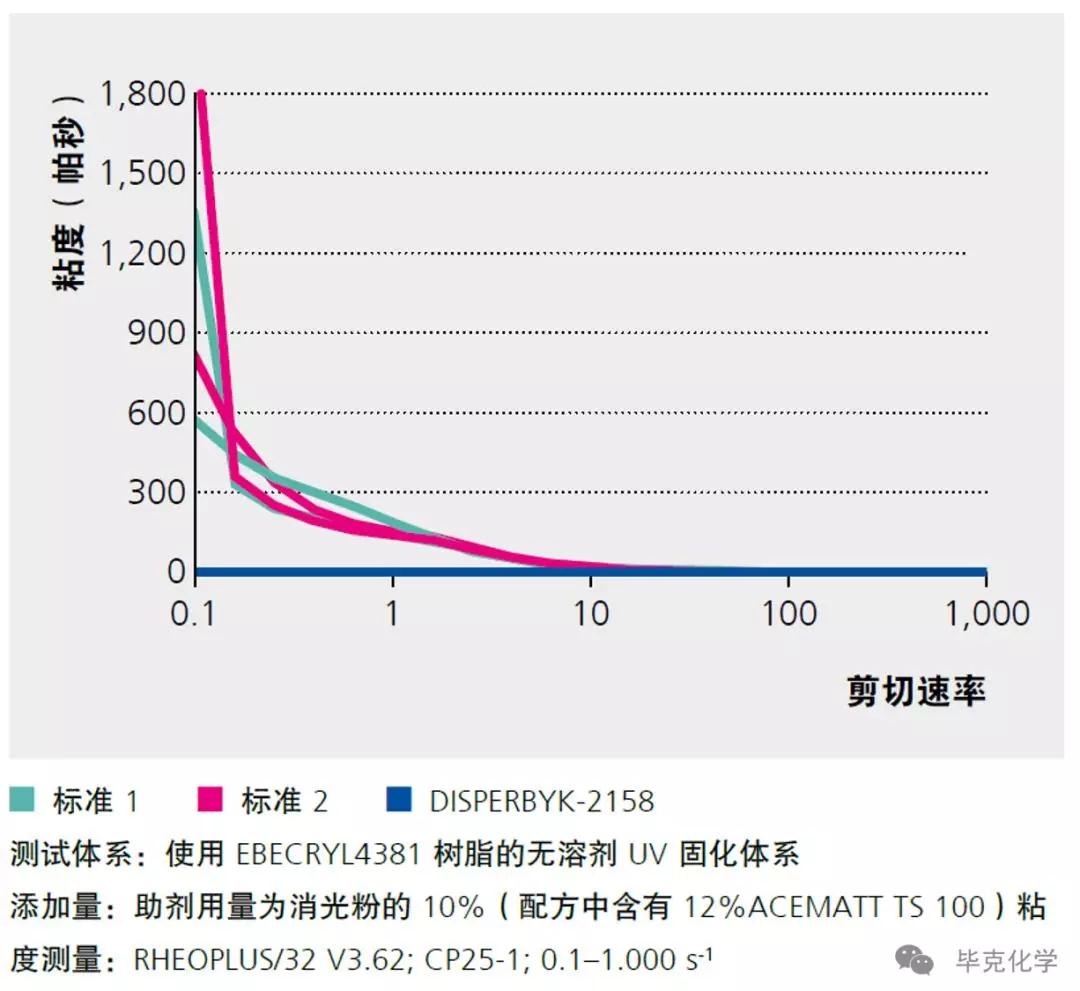

在无溶剂 UV 固化涂料中优秀的降粘效果

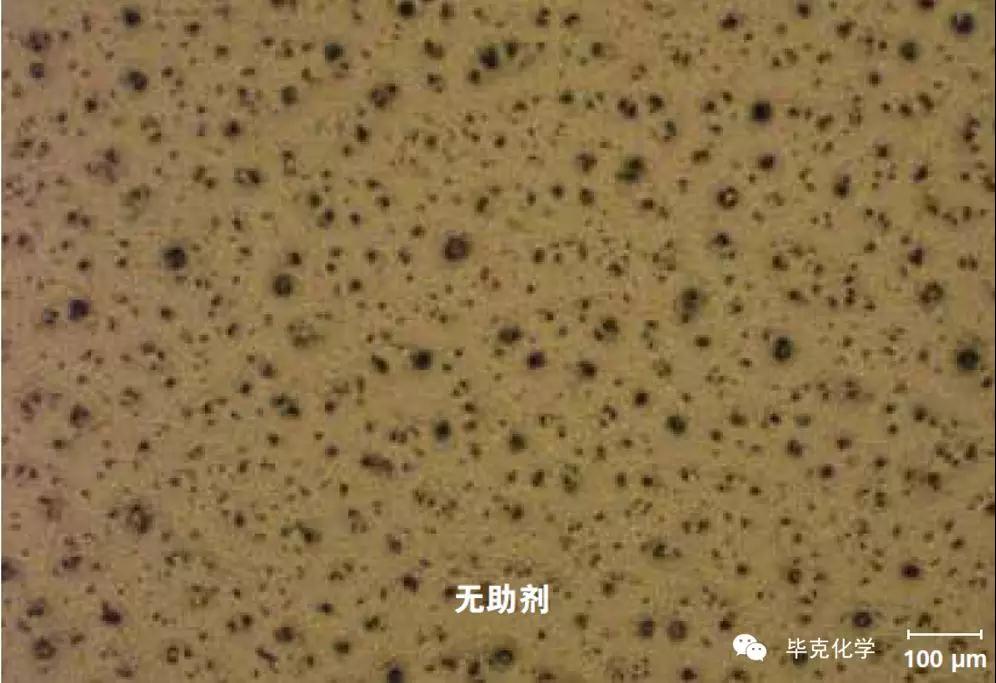

DISPERBYK-2158 – 在无溶剂 UV 固化体系中对二氧化硅类型的消光粉优秀的分散和定向

测试体系：使用 LAROMER PE 56F 树脂的无溶剂 UV 固化体系

添加量：助剂用量为消光粉的 10%（配方中含有 10%ACEMATT TS 100）

显微镜图像：光学显微镜，100X 放大

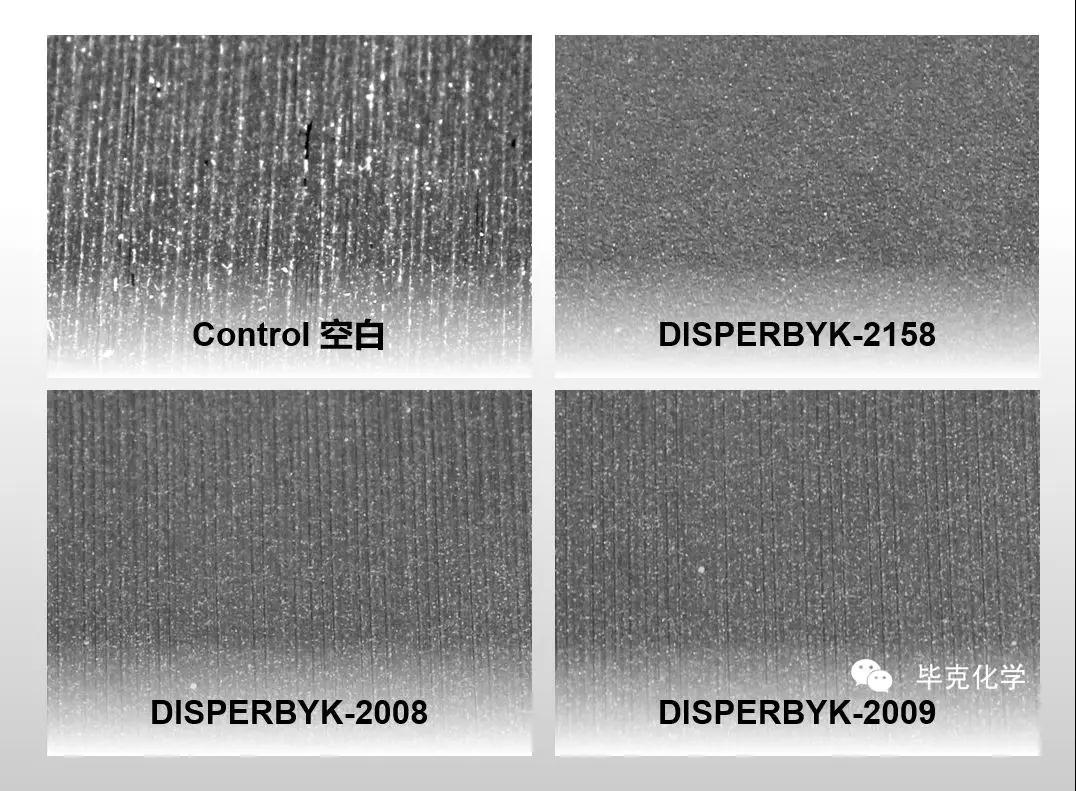

DISPERBYK-2158对于哑光漆的流平效果有明显的帮助，同时又不会造成涂料中哑粉的沉降。

测试体系:无溶剂UV固化体系，使用聚氨酯丙烯酸树脂和ACEMATT HK440

施工：25μm绕线棒刮涂于黑色有机玻璃板上
