来源：防水与施工 2019-09-30 10:44
慧正资讯：
背覆式再生防水技术
DZH无机盐注浆材料在修缮工程中的应用
随着我国经济的高速发展，城市化进程的不断加快，地铁、隧道、地下车库等的渗漏水严重，堵漏维修已成为城市发展不可或缺的基础设施建设。针对工程渗漏水维修堵漏目前常用的方法主要有：打井降水、注水泥浆法和冻结法等。这些方法虽然在一定条件下能满足施工要求，但是存在着施工难度大、周期长，浪费地下水资源，稳定性差，对地层结构和构筑结构影响大，不能完全堵漏防水、成本高、投资大、耐久性差等缺陷。因此在这一领域，迫切需求一种既能堵漏防水，又能加固的功能性、复合型注浆料。同时对材料的创新和技术的创新成为这一领域的研究发展趋势。
日前，乌兰浩特市某小区地下车库底板23000余平米渗漏水严重，无法使用。采用背覆式再生防水技术DZH无机盐注浆料进行注浆堵漏修复。中国防水行业著名专家沈春林教授亲临现场进行指导考察。
沈春林教授说，维修堵漏采用高压灌浆堵漏，其基本原理是利用机械动力，将DZH无机盐混合液体高压注到结构底板的迎水面，液体遇到水会聚合反应，分散乳化、凝固成胶体，以达到堵水止漏形成整体胶连，阻水效果明显。对京德立邦公司自主研发的新型堵漏材料DZH无机盐注浆料的吸水性、固水性、加固性功能和背覆式再生防水技术施工工艺给予高度评价和认可。对材料的耐久性、可靠性、稳定性做了详细交流，并对施工安全性和施工工艺做了细致的指导。
沈春林教授在施工人员宿舍与开发商冯总及部分业主进行了详细的交流，沈教授说，建筑一旦出现渗漏人们的日常生活必然受到影响在修缮渗漏建筑时如果没有专业的队伍和优质的产品支撑很容易对建筑造成“二次伤害”因此找对专业的建筑防水修缮队伍很重要。
导致建筑防水渗漏的原因有很多，比如：防水材料选用不当、防水层施工不合格、防水层遭到破坏后未及时进行修复等等。建筑渗漏水维修，好比医生对病人进行把脉诊断，修缮前应先确定是哪些重要因素造成的渗漏水，是地基沉降引起混凝土结构开裂造成防水系统的失效，或是混凝土自身开裂缺陷破坏防水层，或是防水层细部处理不到位，防水层被人为破坏等因素造成的渗漏，“渗漏治理”其实就是“医生行医”，专业的医生才能准确把脉，对症下药，才能把“病人冶好”。

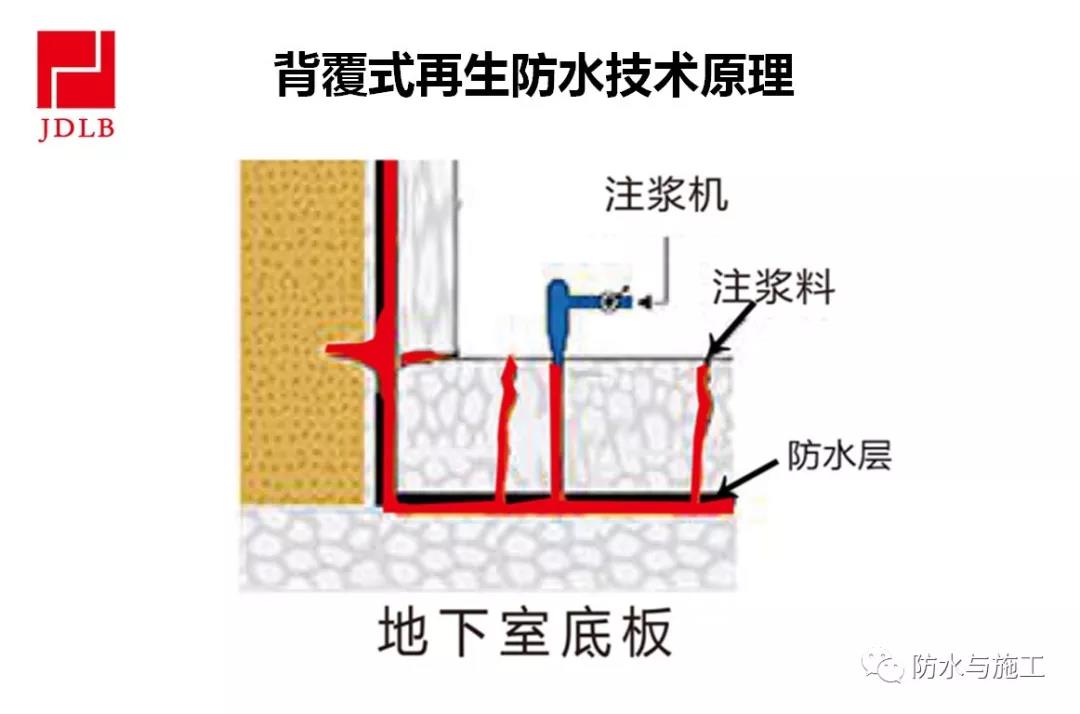

背覆式结构注浆施工技术：在结构的背水面（内侧）采用微创钻孔的方法，在结构的迎水面（外侧）实施注浆的技术。（地下室底板示意图）
防水修缮市场，不容忽视！
随着人们对居住品质要求越来越高，房屋建筑的质量要求也是越来越高。房屋修缮不仅仅是防水补漏这么简单，它是一个系统的技术活，不仅需要完善的防水产品和先进的设备作支撑，更需要配备专业的技术团队和标准化的施工来完成。
右1：韩锋 董事长
京德立邦（北京）新材料科技有限公司
右2：沈春林 教授
中国建材苏州非矿院防水材料设计研究所
右3：冯董事长 小区开发商
右4：程国印 总经理
北京恒信育安防水工程有限公司
右5：王天星 总工
防水堵漏北京技术服务中心

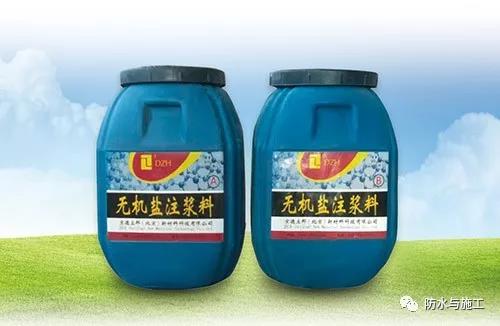

DZH无机盐注浆料产品特点
DZH无机盐注浆料是京德立邦公司自主研发的新一代高科技发明专利产品，具有独立的技术知识产权。目前该产品属于世界技术领先水平，可广泛用于建筑工程、矿山工程、地铁工程、隧道工程、水利工程、地质灾害防护等方面的防水、堵漏、加固。
★产品性能特点
1、双组份、无毒、无害、绿色环保。
注浆料凝胶固化后不会二次分解，在水中没有溶出物，确保达到二类水质以上标准要求。
2、具有悬乳液、悬浮液双重性能。
能够满足富水软弱地层、砂卵地层、粉细砂地层、碎石泥浆地层等方面，大面积、大通道裂缝、大流水量和细微裂隙的注浆堵漏、加固、防水的施工技术要求，起到“注得进，堵得牢，固得久”的作用。
3、具有吸水固水功能。
注浆料进入地层后与水发生反应，能够吸收自身3倍以上的动态水，能够将地层中有害的水吸收反应后变成高弹性的凝胶体，使整个地层都能转变成高弹性固结体，达到“水不流、砂不走、石不动”的效果，起到防水堵漏、加固的作用。
4、弹性好，透水压力大，防水堵漏效果显著。
注浆料进入地层后与水反应形成高弹性凝胶固结体，断裂伸长率大于100%以上。3mm厚凝胶体透水压大于0.6Mpa、100mm厚凝胶固砂体透水压大于1.2Mpa。注浆料能够渗透进入到地层裂隙、砂卵石缝隙、泥砂孔隙，将松散透水的地层凝结成高弹性、不透水的固结体，达到防水堵漏、加固的显著效果。
5、强度高、固结力强、稳定性好。
注浆料凝胶体2～4h初期抗压强度大于1.0Mpa，水中48h中期抗压强度大于3.0Mpa，水中7天后期抗压强度大于8.0Mpa。注浆料固砂体初期抗压强度大于3.0Mpa，中期大于10Mpa，后期大于20Mpa。
注浆料一但注入地层能够牢固的将泥砂、碎石等固结成一体，长期在地层中不收缩、不断裂，能够抵抗地层的沉降和变形。
6、固化凝胶时间可调整。
注浆料凝胶固化时间可在几秒或数小时之间任意调整，这样可满足各种地层对注浆时间的要求。
7、耐久性好、具永久防水堵漏性。
无机盐注浆料主要成份为无机活性材料。耐酸碱、在地下不易老化、不腐蚀钢筋，能达到永久性防水堵漏、加固的效果。

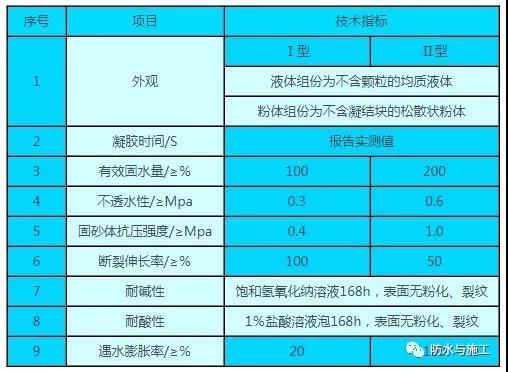

★产品性能技术标准
产品执行标准：Q/DXJDLBB001-2018
★适用范围
1、各类工业、民用建筑地下工程的防水堵漏。
2、各类工程的地基基础防水、抗渗、加固、软弱地层处理。
3、地铁、隧道、地下管廊、水库、大坝、矿井、坑道的防水堵漏、防渗加固。
4、地质灾害工程、构造带滑坡体的加固防护处理。
5、污水处理厂、自来水厂、蓄水池，游泳池的防水堵漏、防渗加固。
★使用方法
1、本产品为双组份包装，A组份为液体材料、B组份为粉体材料。
2、使用时,首先打开B组份包装，然后按照标识要求加入规定量的洁净淡水后用电动搅拌器搅拌5～10分钟。
3、待B组分搅拌分散均匀后，打开A组份包装桶用双组份注浆机进行注浆施工。
★质量检查
防水堵漏施工完成后、应认真检查整体工程的各个部分，不能有明显的渗漏点。
★产品包装
100Kg/组
★注意事项
1、注浆料应随用随开包装。
2、注浆料应存放在通风干燥处，禁止在潮湿、零度以下环境存放。
3、B组份材料必须用洁净的淡水溶解分散，禁止人为过量加水。
4、产品保质期为12个月。
DZH无机盐注浆料固结法技术优势
1、DZH无机盐注浆料具备：“吸水性、固水性、加固性”的功能型无机注浆材料，属国内技术领先高科技产品。
2、施工设备简单、施工性好
DZH无机盐固结法主要采用轻型钻孔和注浆设备，不受施工场地限制。
DZH无机盐注浆料，具有悬乳液和悬浮液双重特性，能满足各类岩土地层的施工。
目前国内常用技术方法：主要是打井降水排水注水泥浆法和浑管冷冻冻结法。
打井降水排水，注水泥浆法：该种方法受施工环境、施工场地限制大，特别是在城市市区施工影响更大，水泥水玻璃注浆料功能单一，与到泥砂地层、粘土地层施工性很差。
冻结法：施工技术复杂、施工设备大，需建立冷冻站，对施工环境、施工场地要求较多。对不同岩土地层冷冻均匀性差。
3、施工周期短，工程造价低
DZH无机盐固结法，在常规富水岩土地层情况下，常规联络通道岩土防水、堵漏、加固、施工工期10～20天即能达到洞体开挖的技术条件要求，不需要二次注装堵漏加固，工程造价约为打井降水排水泥浆法和冻结法的50～80%。
4、施工后具永久稳定性

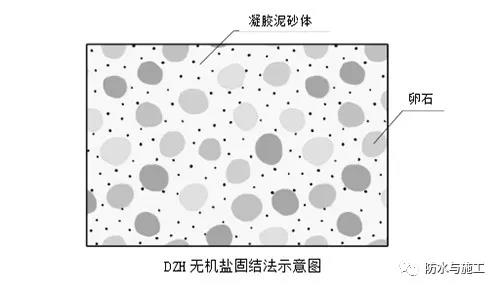

DZH无机盐注浆料为功能性无机注浆材料，注入地层后是与地层中的水发生反应，反应过程中能够将地层中的泥砂、碎石填充、包裹形成整体的高强度凝胶固结体，即凝胶“混凝土”体。这样联络通道注浆区域内隧道管片结构和岩土地层就能形成稳定一体的构造体。在联络通道挖掘施工中，就不会发生透水、坍陷、沉降等方面的事故，能够确保施工的绝对安全。
打井降水排注水泥法：打井降水首先是从外部打深水井进行强制降水，这样不但浪费大量水资源，同时也破坏了地层的稳定性。其次是排水，由于过度排水容易造成地层坍陷，隧道管片断裂变形等事故。

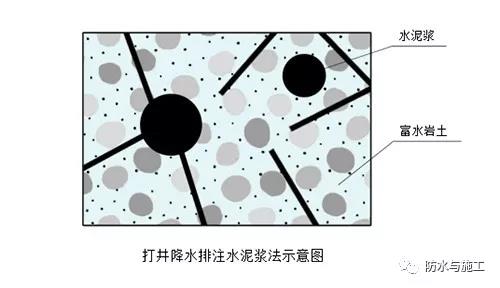

水泥水玻璃注浆料：注入地层后是靠注浆压力挤压水源，将水挤压到地层薄弱区域，水泥浆料在地层就会形柱状体和团块体，达不到防水堵漏的效果。在联络通道挖掘施工中一但“泄压”水流、泥砂就会涌出、容易造成坍陷、沉降事故的发生。
冻结法：目前主要采用的是浑管埋设，利用氟利昂、氯盐等作为制冷剂循环冷冻。在冷冻过程中，冷冻周期长，冷冻温度、冷冻厚度不均匀，容易破坏地层岩土构造，同时对隧道管片也会造成一定的影响。冷冻法只是将地层周边进行了冻结，地层内部还是流态体，就像一个生鸡蛋，这样在冻结结束后，冻结层在融化过程由于岩土地层遭到了破坏，就会造成涌水、流浆、坍陷等事故。施工后还需要长期多次进行注浆加固才能保证地层相对稳定。
DZH无机盐注浆料施工程序与工艺
1、施工设备
施工设备轻便简单、操作方便，施工人员少，生产效率高。

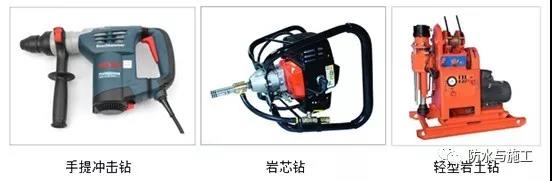

1.1 钻孔设备
主要采用轻便式手提冲击钻、岩芯水钻、轻型岩土钻。

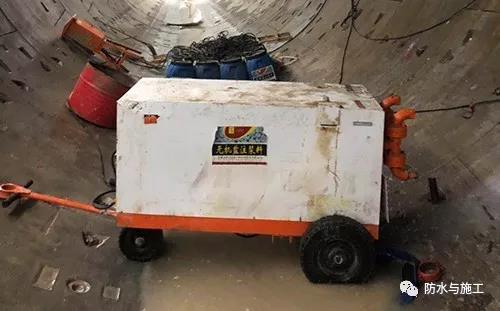

1.2 注浆设备
主要采用双料注浆机，注浆压力0～16Mpa之间可调整。注浆杆采用中空直径25mm的无缝钢管，可制作成多孔注浆花管和注浆导管。

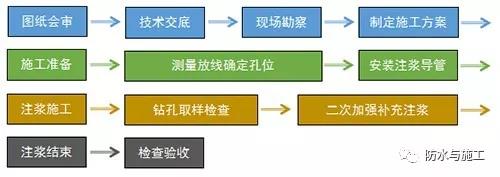

2、施工程序
3、施工工艺

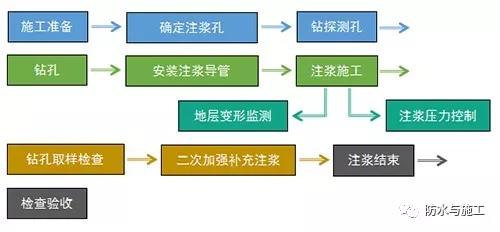

3.1 施工工艺流程

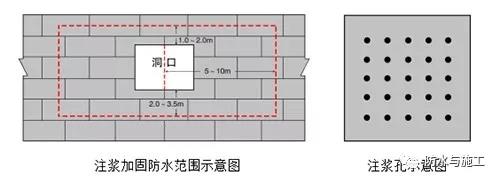

3.2 注浆孔设置
依据联络通道设计要求、地层岩土构建、地下水位、地层透水量等情况。注浆孔一般设置在，隧道顶以上1.0～2.0m，隧道底下2.0～3.5m，联络通道洞口中心线向外5.0～10m，注浆孔间距30～50mm，梅花桩形布置。注浆孔应错开隧道管片固定螺栓口、注浆口、管片相交密封条。

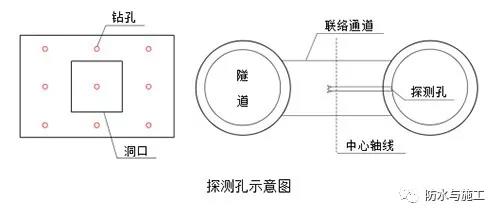

3.3 钻探测孔
根据钻探技术交底报告，采用30型岩芯钻机，在注浆施工面范围内，分别从左右隧道上、中、下、左、中、右布置钻孔。钻孔数量应根据注浆面积和地层岩土构造情况而确定。钻孔深度应穿过联络通道纵断面1/2深度。钻孔后应及时插入注管将管封堵。

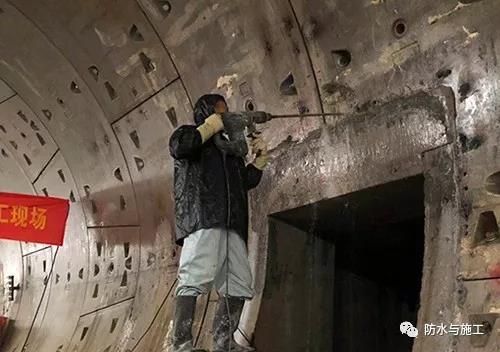

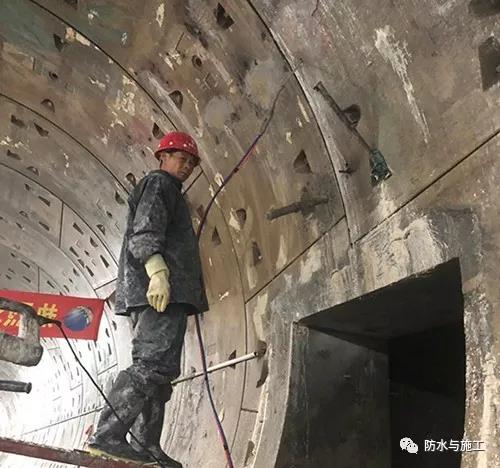

3.4 钻孔
根据设计要和联络通道长度、钻孔直径可设置成25mm、60mm、80mm、90mm、120mm等。钻孔时应在左右线隧道同时进行，钻孔深度应穿过联络通道纵断面1/2中心线的200mm。
3.5 安装注浆导管
注浆导管采用φ25mm、热轧无缝钢管，前端可设置成“尖头形”和“钻齿形”，后端设置有止浆塞和止浆阀门，从后端50mm处向前设置流浆孔，流浆孔间距10～30mm、孔直径5～10mm，长度可根据要求定尺制作。
注浆导管安装前应用生胶带将流浆孔封闭，以防止泥砂进入堵塞。安装后应将止浆塞锁紧，同时关闭止浆阀门。
3.6 注浆施工
注浆机采用柱塞式可调调控压力注浆机。注浆压力应控制在计算压力值的±0.2Mpa，注浆量应控制在计算注浆量的±5%。
注浆过程中应根据隧道沉降监测情况适时调整注浆压力和注浆量。
根据设计要求和联络通道长度，注浆时可采用单根导管定向注浆和多导管梯进定向注浆等方式。

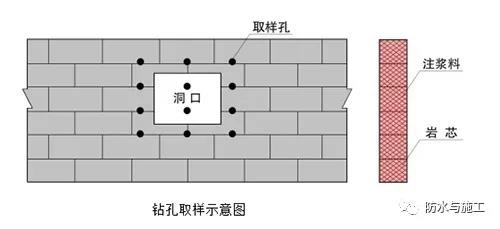

3.7 钻孔取样检查
注浆施工结束后，应在左右线隧道联络通道洞口和洞口周圈1.0m左右处，用岩芯钻进行取样，钻进深度应超过联络通道纵断面中心线20mm左右。

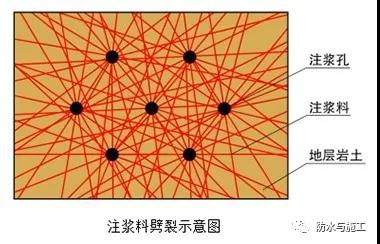

注浆孔之间注浆料劈裂面应形成完全交错铰合面，联络通道洞口和洞口边缘周圈1.0m左右范围内应是无明水的凝胶固态体。
3.8 二次加强补充注浆
根据钻孔取样的检查结果，如发现局部没有达到注浆要求，应及时补充注浆。直到达到注浆设计要求为止。
3.9 注浆结束
根据钻孔取样检查结果，以及隧道监测结果，完全达到设计要求并能满足联络通道开挖条件后即可结束注浆。
