总有人问我液体卷材，现在统一回复！

慧正资讯：中国的大量防水堵漏材料厂家，不论以何种形式投放广告，其唯一目的就是为了做转化率，求出货，并且信奉不以出货为目的的品牌动作，都是耍流氓。

关于液体卷材，最近两年在市面上炒的很火也卖的很火，但是公众对这款材料的认知却是公说公有理婆说婆有理。

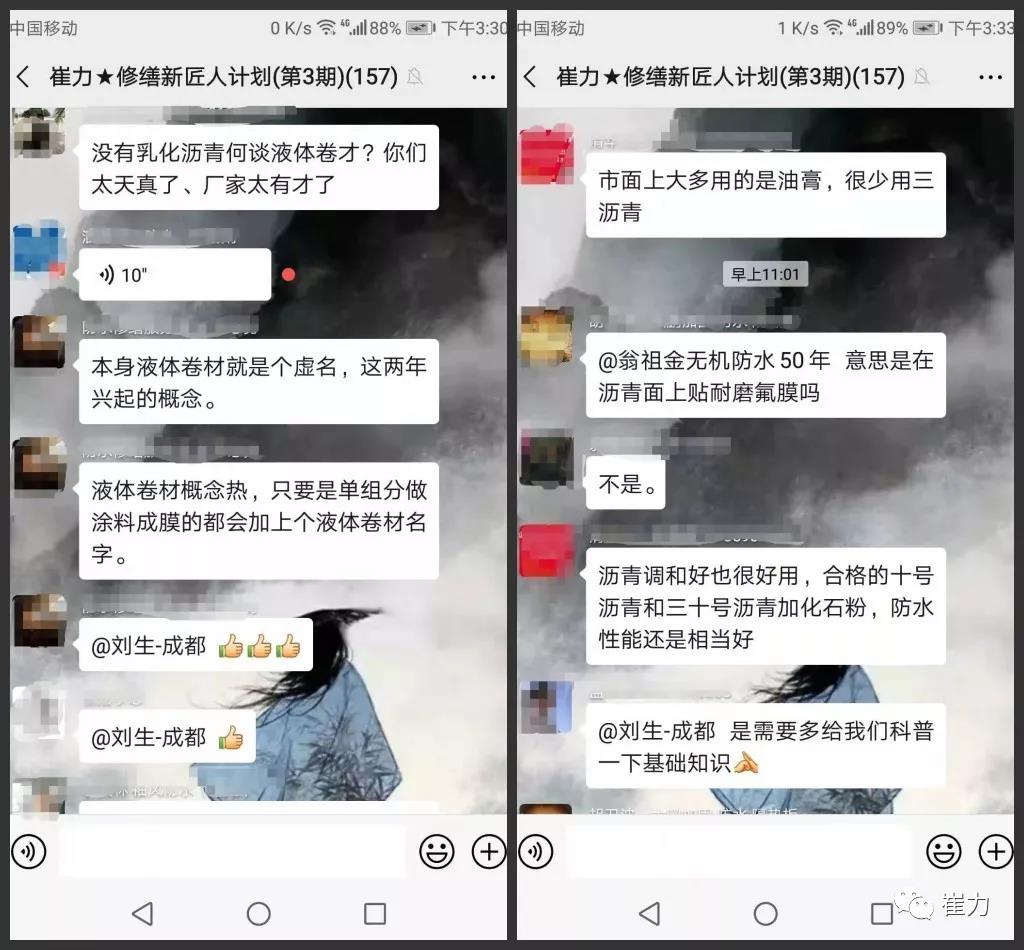

咱们先看在“崔力★修缮新匠人计划(第3期)”微信群公开讨论话题中的两张截图，这两张图是多少能代表一些咱们这个行业不同人对液体卷材的观点的。

西卡692液体卷材

关于液体卷材这款产品，国内也就是最近出现和火爆起来的。我第一次接触这个材料大约是在5年前左右，和西卡在上海的一位高级工程师的聊天中知道的。

当时听到这款材料的名称，就感觉非常震撼。因为，在我们传统的对卷材的认知中，不论是哪种材质的卷材，都是固体的。

我们都知道传统卷材的弊端，比如，卷材搭接处就是很重要的一个细节问题，处理不好，隐患很大。但要是体液的，根本就不涉及到什么搭接问题。这个牛X哈。

接下来，我们先看看真正意义上的西卡液体卷材是到底什么材料？

通过西卡692液体卷材的检测执行标准，我们可以门清的知道，它是一款聚氨酯体系的防水涂料，这就和国内的液体卷材有着质的区别了。

我们都知道，聚氨酯涂料一般是不能外漏的，或者做在室外是需要打保护层的。那么，我们再看看692的产品描述。

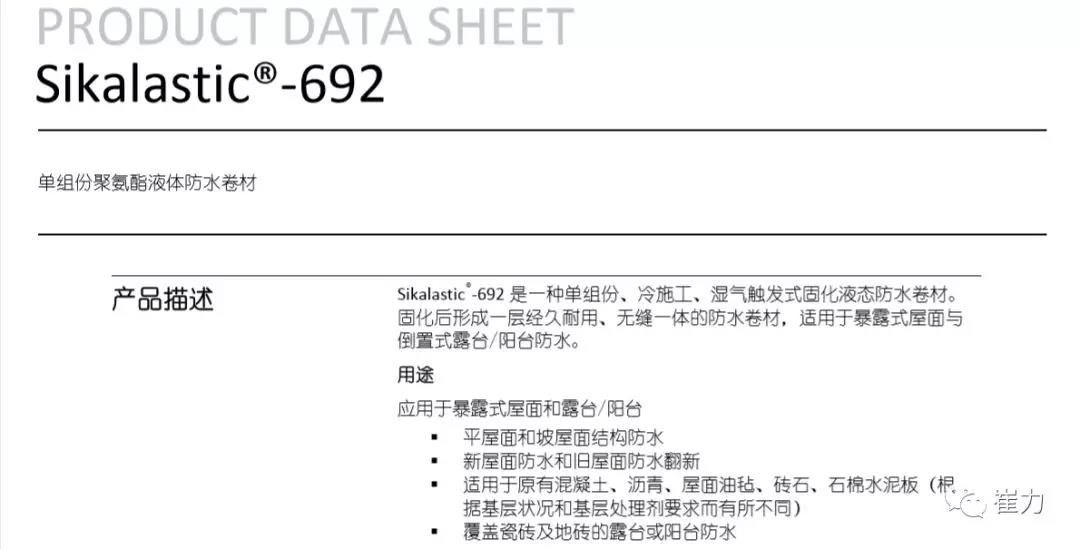

产品描述中清楚的写到：

Sikalastic®-692 是一种单组份、冷施工、湿气触发式固化液态防水卷材。固化后形成一层经久耐用、无缝一体的防水卷材，适用于暴露式屋面与 倒置式露台/阳台防水。

所以，西卡的692是一款湿固化体系，可以不用打保护层直接外漏的聚氨酯类型的防水涂料。

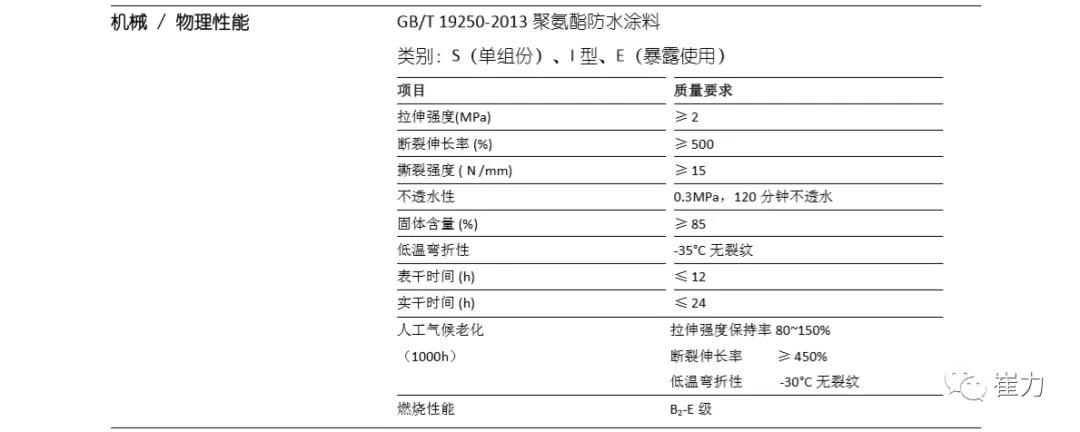

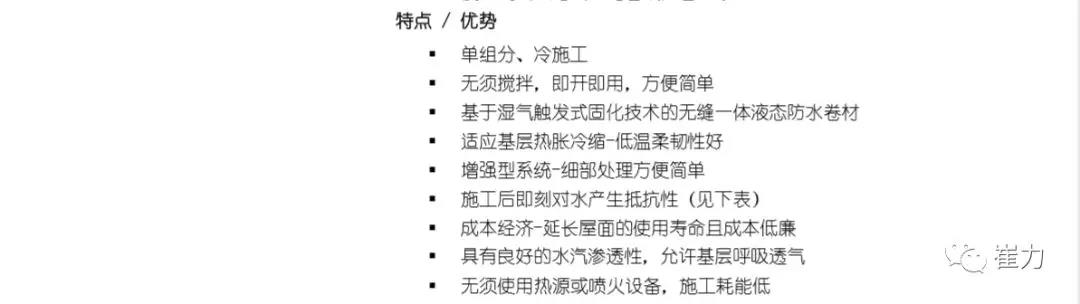

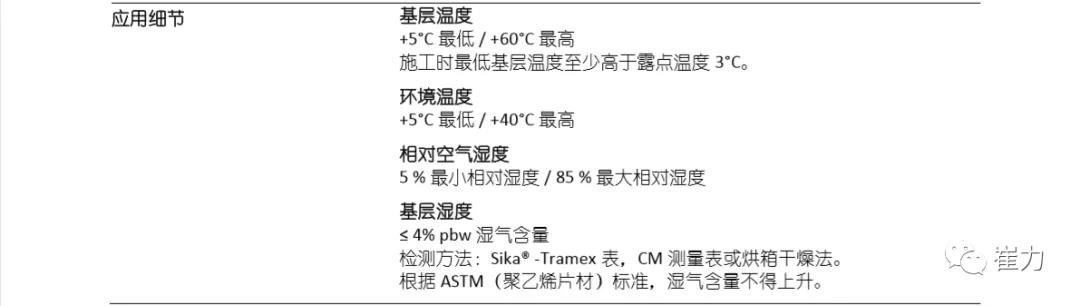

我们再接着看它的物化指标和应用细节：

这里着重说一句：不要问我哪里可以买得到，我只能说，买点回来做实验行，买回来去做施工，中国的国情不允许，原因你懂的！

这是我最早了解到的“液体卷材”的出处，以及它是什么类型的产品，有着什么样的物化指标，有着那些施工要求和细节。

接下来，咱们再看一下国内的液体卷材！

国产液体卷材

以下部分内容为群友提供，真实可靠！

目前市面上大量出现的液体卷材和水性聚氨酯的定义、检验标准、配方进行讨论。

名称定义：此两种产品都是以乳液或者乳化沥青加乳液配以粉料及助剂而生产的开盖及刷的单组份防水涂料。

至于做出来的产品想叫什么名字，完全看自己喜好，因为国家标准及行业标准中均没有这两种材料的检测标准。

检测标准：生产原料中添加乳化沥青的一般参考JC/T408-2005检测，原料中没有乳化沥青的一般参考JC/T864-2008检测。

这两个检测不能混淆，因为添加乳化沥青的产品要过JC/T864中的1.0MPa的强度很难，而没有乳化沥青的产品想要过JC/T408中的延伸600%也是很难的。

当然乳化沥青配氯丁胶乳的这类产品除外，这类产品主要用于道桥防水，参考JC/T975来检测，此产品主要用于国家大型工程，成本高，质量好，论坛里主要是民用，在此不做讨论。

配方分析：

1. 乳化沥青类，这类产品主要以乳化沥青配乳液及粉料助剂生产。沥青性能是冬天硬夏天软，所有必须配以乳液来改变沥青的这种性能，让沥青达到冬天不裂，夏天不粘。

沥青种类一般选择阴离子及固含量在50%以上的乳化沥青，因为阴离子乳化沥青稳定性好，沥青标号尽量选择70号以上的，但是这个比较困难，因为一般厂家也没有沥青检测设备，所有只能以你自己生产出成品的性能来看沥青的好坏。

乳液的选择，乳液一般选择非离子丙烯酸乳液，选非离子的目的是让乳液与乳化沥青共存的环境下有更好的稳定性。

填料选择400目的重钙，加入填料主要目的：增加产品的固体含量，降低产品成品，提高单次涂膜厚度。

最后就是助剂，助剂主要是用于改善产品的存储稳定性及施工性能。基础配方：乳液300，乳化沥青300，重钙300，水100，助剂。

2. 乳液类产品，此类产品在市面叫彩色聚氨酯比较多，加入黑色也可叫液体卷材，可调颜色，而沥青类产品均为黑色不能调色。

其实此类产品与聚氨酯没有一点关系，均是用丙烯酸乳液生产，本质上是JC/T864的非标产品，选择合适乳液.

在此最主要考虑的是乳液的耐水性能，本类产品最容易出现的问题是耐水性能差，在闭水实验过程中被泡起来，其次就是看乳液对粉料的包裹性能，通俗点讲就是同样的乳液量，看看哪个乳液厂家的乳液可以多加粉料而不出现裂纹还能保持一定的弹性。

这样主要是保证固体含量、施工过程涂刷一遍的厚度以及相同数量产品的施工面积。基础配方：乳液300，重钙550，水150，助剂。

好的，内容看完了。

本文只针对国内外两种“液体卷材”进行客观分析和描述。希望您能从中抓取到你所欠缺的知识。

其实做产品是一件非常不容易的事儿。一款产品从开发到研发到基础配方到试产到市场试用再到升级配方，是需要一批研发人员和一批敢于尝试新品的人共同努力的。

我们只能寄希望于咱们所身处的这个行业多一些科班出身的人进来，弥补这个行业所欠缺的文化底蕴，二者有机结合，共同推进行业的进步！
