永阳防水 | 优质防水工程材料与技术巡展之孝感市文化中心

来源:施工技术 2019-10-23 09:52

慧正资讯:

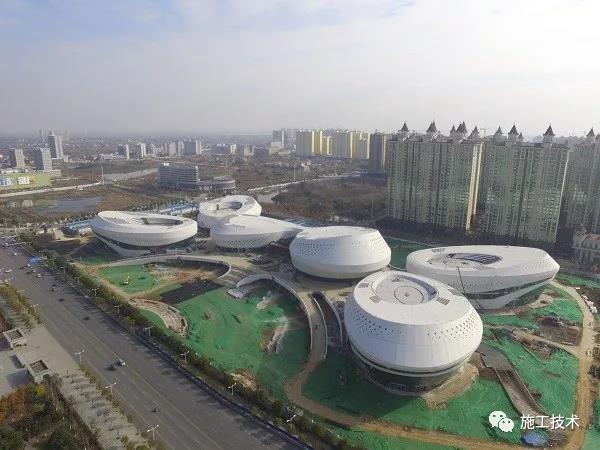

孝感市文化中心


参建单位 :湖北永阳材料股份有限公司

质量荣誉 :湖北省结构优质工程

工程概况 :

工程地点:湖北省孝感市

总建筑面积:134734 m2

防水工程面积:124000 m2

竣工时间:2018年8月

防水设计与施工要求

1.工程环境及项目要求

孝感市文化中心位于孝感市东城起步区,是以“大孝无形、血脉相连”为设计构思,由10个功能模块、3组建筑单元、6座主题场馆,通过6m标高大平台连接形成的一个超大、超限、异形综合建筑群,是孝感市首个以文化事业为主题的地标建筑,也是孝感市历史上单体规模最大、标准最高、投入最多的非标准性公共文化设施项目。

2.防水设计

工程防水设计等级为一级。

3.施工要求

1)本工程地下室及上部结构平面长度均超过规范允许不设缝的范围,设计通过温度效应计算、加强梁板配筋、采用高性能膨胀纤维抗裂防水剂等措施,提高混凝土的抗裂性。

2)高性能膨胀纤维抗裂防水剂应采用一等品,严格控制混凝土的限制膨胀率在0.025%~0.05%。

3)建议总包单位自行采购膨胀剂,并派人监督混凝土搅拌站按试验确定的配合比掺加

防水材料选择

1)地下室桩头采用水泥基渗透结晶型防水涂料、遇水膨胀止水条。

2)地下室底板、外墙采用3+3mm厚双层自粘聚酯胎改性沥青防水卷材。

3)地下室顶板(非种植屋面)采用4+3mm厚双层自粘聚酯胎改性沥青防水卷材。

4)地下室顶板(种植屋面)采用2mm厚合成高分子类防水卷材+1.5mm厚合成高分子类防水卷材+4mm厚复合铜胎基SBS改性沥青防水卷材。

5)屋面防水采用3mm厚高聚物改性沥青防水卷材。

6)倒置式上人保温平屋面采用2层1.5mm厚合成高分子防水卷材+1层1.5mm厚合成高分子防水卷材。

7)不上人无保温平屋面采用2层1.5mm厚合成高分子自粘防水卷材。

8)天沟防水层(含预应力钢筋防水)采用 2层1.5mm厚合成高分子防水卷材。

9)钢筋混凝土斜墙采用2层1.5mm厚合成高分子防水卷材。

10)蓄水池底板、墙面防水采用4+3mm厚双层自粘聚酯胎改性沥青防水卷材。

施工工艺

1.A座舞台台仓的深基坑侧壁防水

A座升降舞台需要埋设舞台升降设备,其台仓周边有其他结构面,不具备放坡开挖的条件,开挖深度较大,为围护桩墙、横向支撑的深基坑形式,故原设计的外防外贴防水做法不能适应,应调整为预铺反粘的防水施工做法,具体如下。

1)深基坑地下室底板、剪力墙、非种植顶板均采用YY-860“永阳”牌3+3mm厚双层自粘改性沥青防水卷材。

2)防水施工期间,应采取降水措施,必须保持地下水位稳定在工程底部最低高程500mm以下。

3)深基坑底板防水施工工艺流程为:基层处理→调制聚合物水泥黏结剂→涂刷水泥黏结剂→特殊部位增补处理(铺贴卷材附加层)→铺贴第1道卷材防水层(湿铺法)→卷材收头黏结→细部检查处理→铺贴第2道卷材防水层(干粘)→细部检查处理→成品保护→做保护层→验收。

4)深基坑侧墙防水施工  楼梯间、电梯井剪力墙与围护桩密贴的部位,剪力墙外侧与围护桩墙间距小,浇筑后将无空间在剪力墙外侧粘贴卷材,因此必须在剪力墙浇筑前采用预铺反粘工法施工防水层。

2.大平台防水细部做法

本项目标高5.85m大平台防水施工的难点在于,结构板中埋设有预应力钢筋,需要对防水细部作深化设计。

3.幕墙根部防水处理

大平台幕墙根部泛水部位,用水泥砂浆做成倒角。防水层铺设至该部位,泛水处铺贴附加层1道,防水层上翻至幕墙下方角钢的下沿,端部收头应采用密封材料封严(收头处用聚氨酯防水涂料多遍涂刷、加铺无纺布收口)。

4.屋面防水细部做法

4.1屋面天沟防水处理

1)天沟底部阴角应抹成半径大于50mm的圆弧形,天沟上边缘阳角做成45°倒角。

2)卷材防水层至天沟内壁,遇钢筋处截止齐平、预留位置浇筑天沟过梁混凝土,拆模后将防水卷材铺设覆盖至天沟过梁与侧壁交接处周边;卷材防水层至天沟立面无钢筋阻挡的部位,均上翻到顶并往平面外延伸,第1道卷材外延500mm,第2道卷材外延150mm,并分别与屋面的第1道、第2道防水层搭接。

3)预应力钢筋套管与天沟内壁交接处的节点处理:天沟过梁混凝土浇筑之前,在每根钢筋套管的根部缠绕一圈遇水膨胀止水条,预埋到后浇混凝土中;钢筋混凝土梁浇筑完毕、拆模后,天沟过梁涂刷聚氨酯防水涂料加贴玻纤布包裹,并与天沟侧壁卷材防水层相连接。

4)天沟蓄水试验不少于24h,试验合格无渗漏后方可进入下道工序。

5)天沟内侧底面和侧壁做水泥砂浆内衬、抹平,沟底须坡向地漏(水落口)。

4.2屋面檐沟防水处理

1)预应力钢筋套管与檐沟内侧壁交接处的节点处理  卷材防水层铺设至预应力钢筋套管根部周边,在卷材收头处及套管根部周边涂刷聚氨酯加贴玻纤布封口。

2)底面和侧壁防水卷材做法同天沟。

4.3屋面隔墙墙基、设备支座、幕墙立柱支座防水做法

1)屋面板卷材防水层铺设至墙根上翻至墙基顶部平面50mm,隔墙砌砖后,将下面卷材收头压住。

2)屋面板卷材防水层铺设至设备基座上翻至顶,将整个基座完全包裹。

3)屋面板卷材防水层铺设至幕墙立柱支座,立面上翻50mm,待立柱焊接定位后,卷材搭接铺设至立柱周边,卷材收头处用聚氨酯防水涂料多遍涂刷封口。

工程特点、难点及创新点

1.工程特点、难点

本项目各场馆均为外形新颖的流线型建筑物,平面轴线大多为曲线,底板高差变化复杂,位置、尺寸及标高核对和放线的难度较大;地下和地上部分的立面存在很多异形结构,各单体上下关联结构和超长结构(地下室及上部结构平面长度均超过规范允许不设缝的范围)较多,施工难度大;防水细部处理方面,许多部位节点做法在本项目图纸及现行图集中均未查到,施工过程中需要对这些节点作进一步的深化设计。

2.工程创新点

本工程防水施工的创新点在于地下室桩头防水、深基坑侧壁防水、大平台防水细部做法、屋面防水细部做法、幕墙根部防水处理。每个深化设计方案均事前召开项目部论证会议,经过项目技术部、监理公司、设计院认真论证后再付诸实施,完工后都达到了预期效果。

湖北永阳材料股份有限公司是一家生产新型建筑材料,集研发、生产、销售、施工服务于一体的高新技术企业,始建于1972年。

 永阳品牌获得“中国驰名商标”认定,位列中国一线品牌。湖北永阳工程有限公司是设在武汉的全资公司,具有壹级防水防腐保温施工资质,负责产品销售和工程施工服务,目前在全国建有48个下属分公司、办事处,每个分支机构均配有专业的营销人员和一流的施工队伍,产品品种齐全,营销网络健全,企业运作规范,品牌响遍大江南北,产品远销全国28个省市、自治区,并出口到东南亚国家。

公司自80年代开始生产防水卷材、防水涂料、各类功能涂料,有数十年的生产、施工经验,并拥有一支实践经验丰富、素质较高的员工队伍。

工程实景图

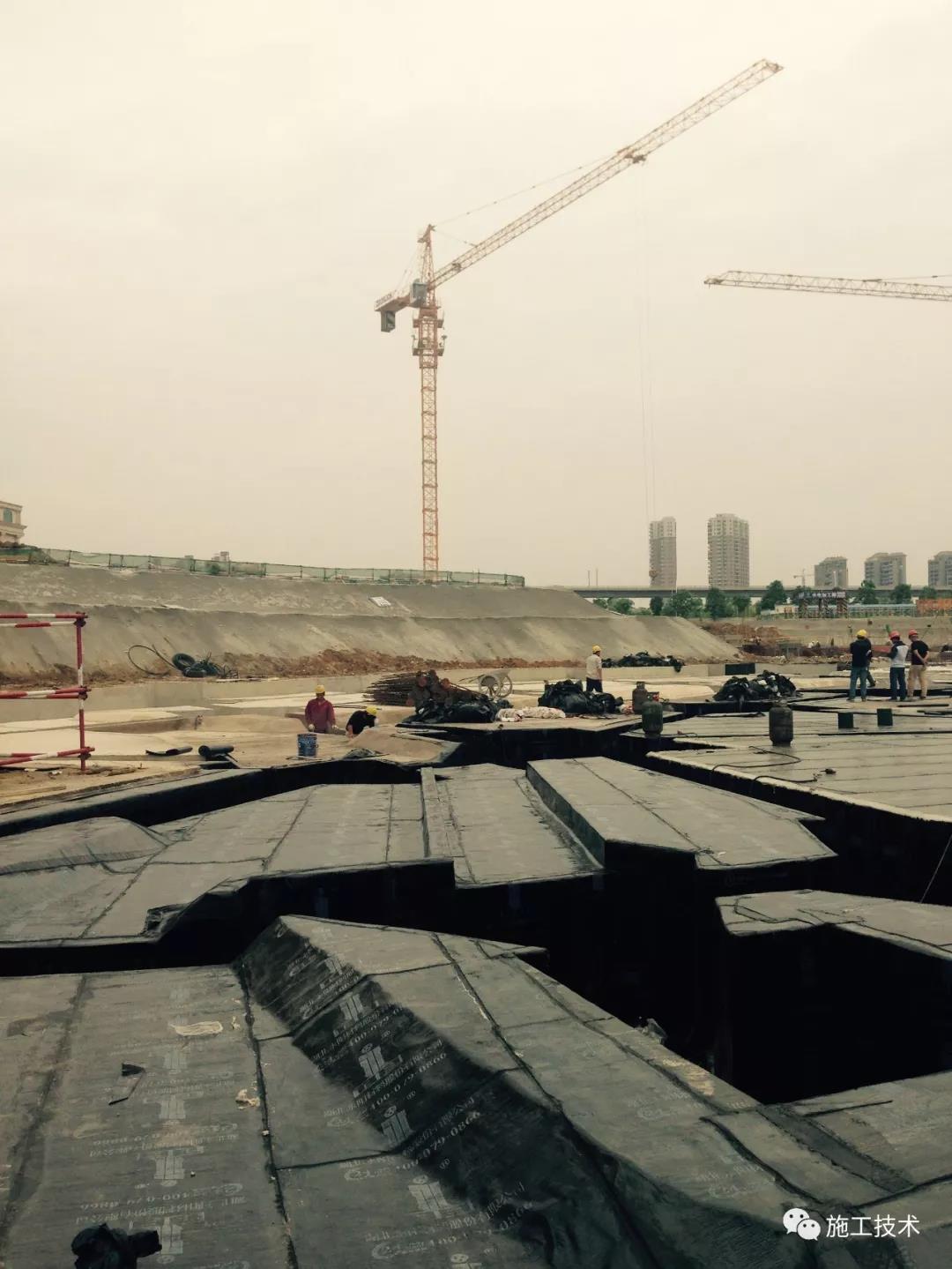

图1 地下室底板防水层施工

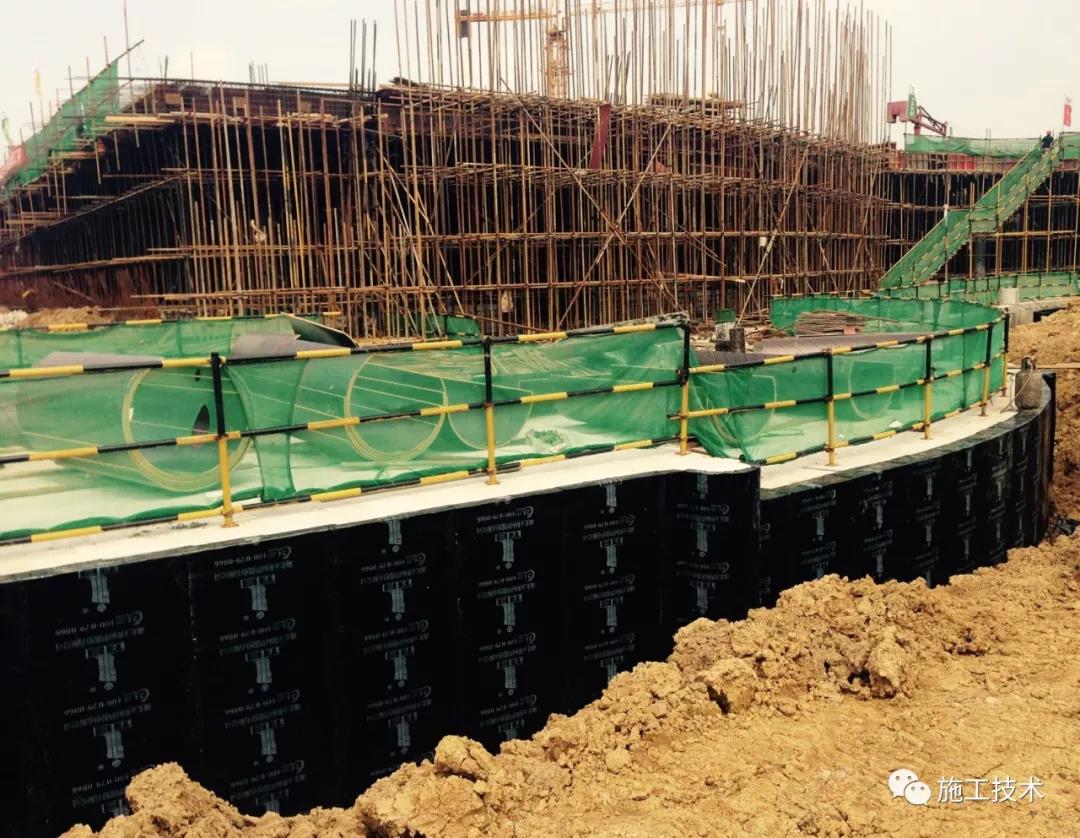

图2 地下室剪力墙防水施工

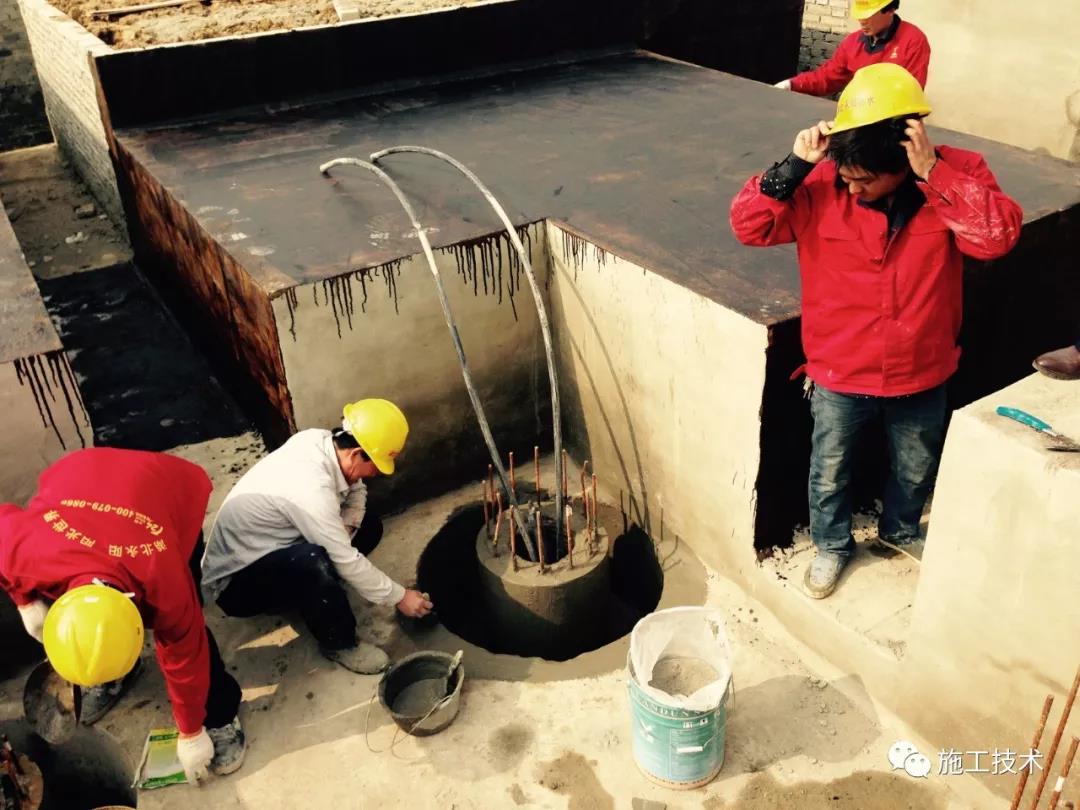

图3地下室抗拔管桩桩头施工

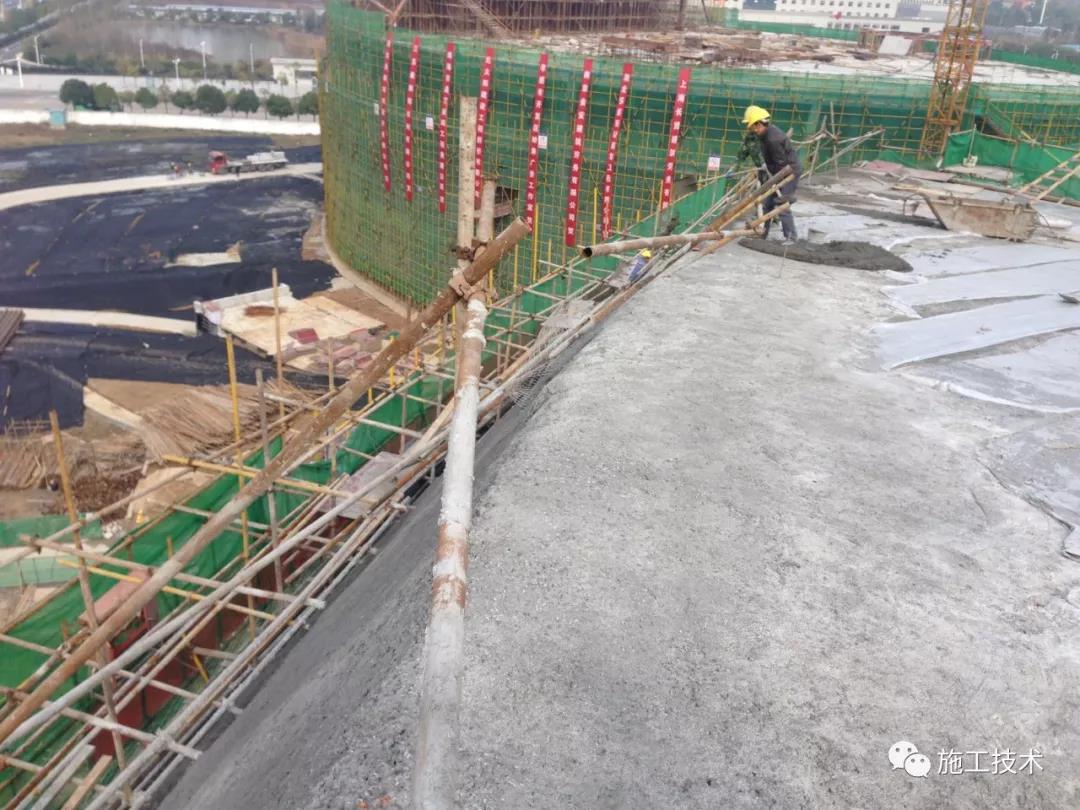

图4 混凝土斜墙防水施工

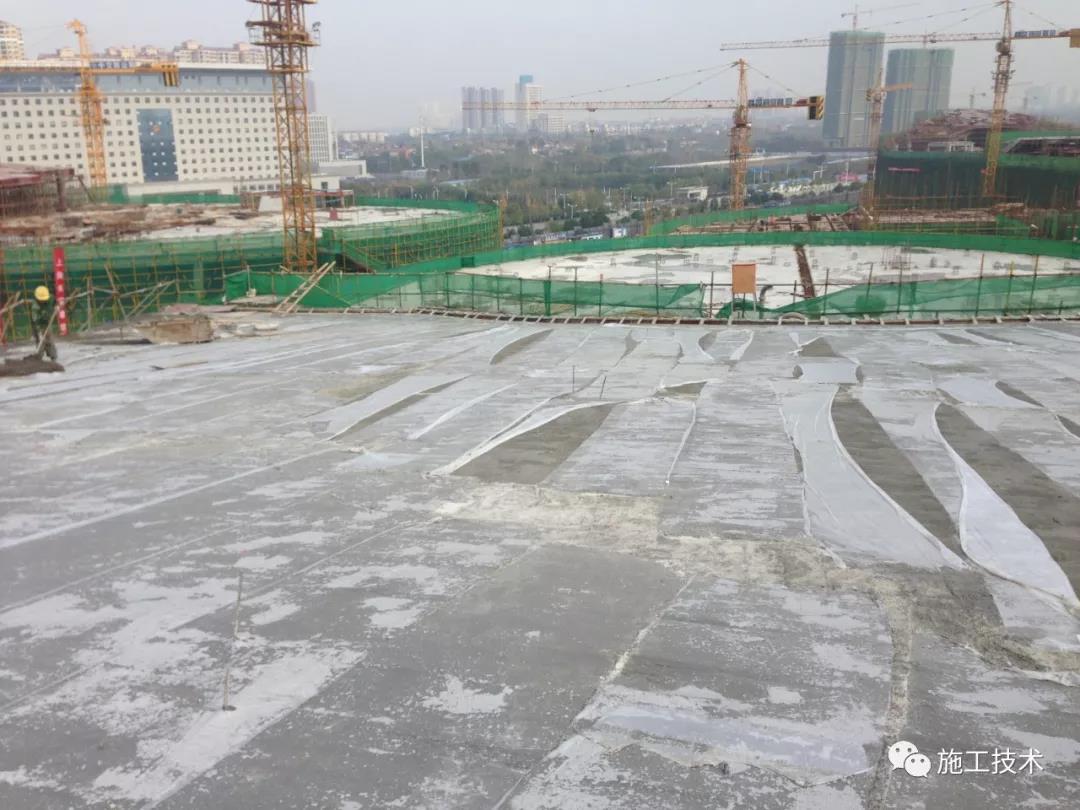

图5 屋面合成高分子卷材施工

工程节点图

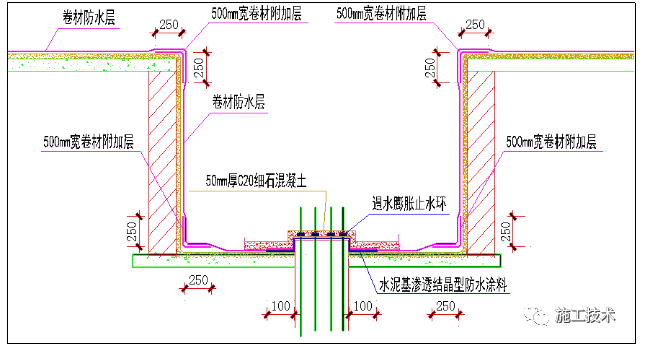

图1 抗拔桩防水处理大样

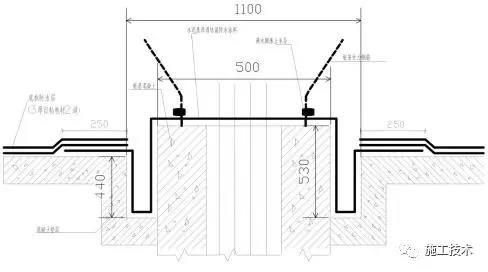

图2 桩头防水层构造

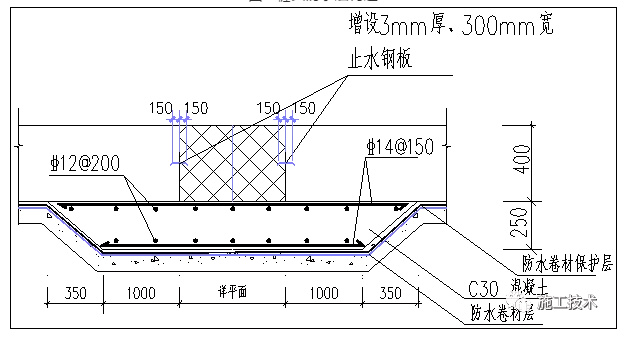

图3 底板后浇带防水细部做法

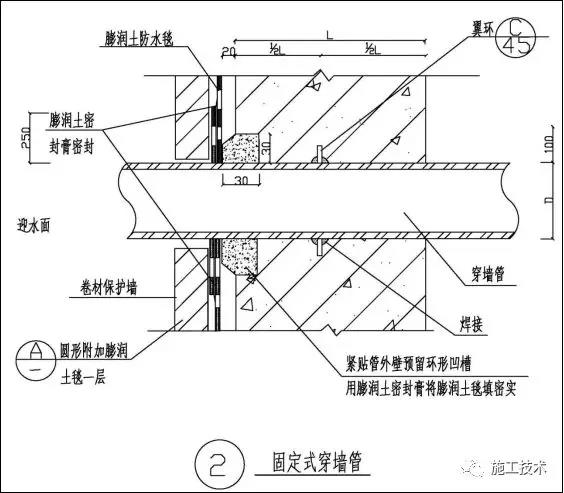

图4 地下室外墙穿墙套管防水示意

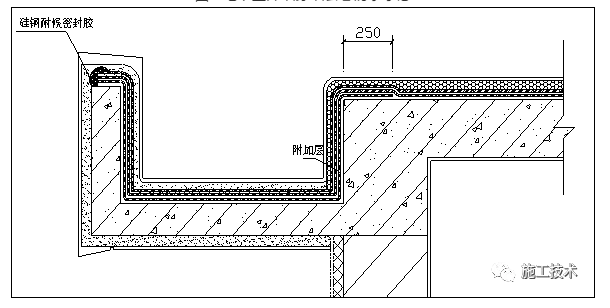

图5天沟防水细部做法

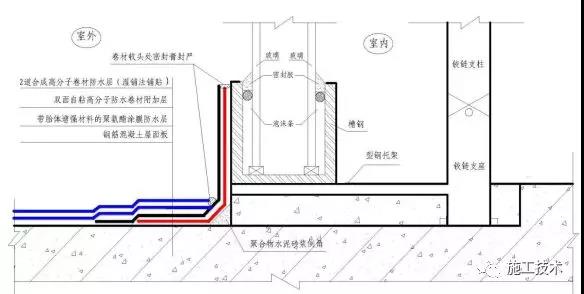

图6 6m平台幕墙底部周边防水做法

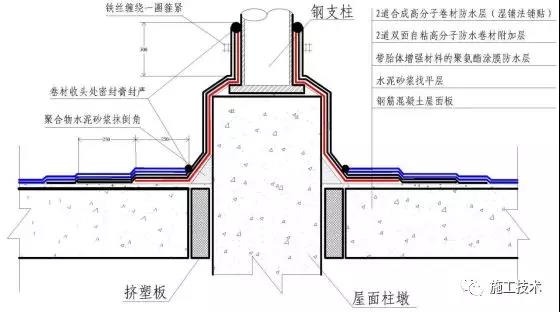

图7 屋面柱墩防水做法大样
