德高 | 遇到腻子这些问题，你真的会解决吗？（下）

慧正资讯：

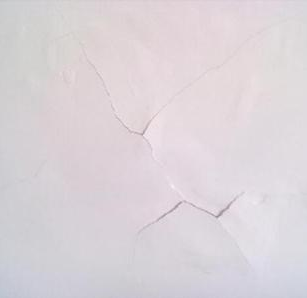

起皮、脱落

施工过的师傅都知道腻子施工后容易出现起皮、脱落的问题。那么腻子批刮后出现起皮、脱落的原因是什么呢？腻子脱落、起皮，主要是腻子批刮干燥后，粘接附着力差造成的。通过对基底进行分析，当基层过于疏松，如松弛的旧墙面，腻子粉与其表面粘结牢度差就会出现腻子起皮脱落问题；而当基层过于光滑，如在新墙面使用模板浇注光滑面，表面含有脱模剂，就会隔绝基面和腻子的接触面积，从而造成腻子层的脱落。

另外，木质底材、金属底材等非砂浆底材，由于材质胀缩比例不同，刚性的内墙腻子不能随之变形，一般在3个月后会造成脱落。同时，超过保质期的产品由于粘结力度大幅度下降，也是会造成腻子起皮脱落的原因之一。

当基层过于疏松时，如松软的旧墙面，则需要重新铲除至结实的层面，增加表面粗糙度，然后用界面剂进行表面处理，加固至手摸不脱粉为宜；当基面过于光滑，则需用除油清洗剂先除掉表面的脱模剂或其他油脂成分，再对基层进行造毛处理，造毛处理步骤可参照前面加固剂应用介绍时的使用方法，从而提升后道腻子的附着力，再批刮腻子。对于室内木板及瓷砖、金属等非水泥砂浆抹灰面，则需选用双组份R型内墙腻子或用弹性修补胶挂网处理后再进行批刮腻子；最后，在使用前要查看产品的生产日期和保质期，确保腻子的本身质量。

发花发黄

何为腻子发花、发黄？腻子发黄主要是受外来物质污染的，而导致的腻子局部出现黄变现象；而腻子发花则是局部发亮，换句话来说就是局部位置有水印，即局部过于致密而呈现出的一种镜面效果。

那么引起腻子发花、发黄的因素主要有哪些呢？首先是旧墙翻新的旧涂层，若清理不干净会导致旧材料污染新腻子层而发花、发黄；其次是基层碱性过大，遇到潮湿的环境和天气，碱性物质容易被潮气带出来，也可能导致腻子发黄、发花;再次，施工环境潮湿、温度过低，如回南天使用灰钙基腻子，腻子表面过度成膜而导致发花现象的出现；最后是施工人员批刮腻子时，压刀次数较多，局部位置过于致密，形成局部类似镜面效果。

腻子发花发黄的主要因素有很多，最主要的可以归纳为施工环境和施工操作两大方面，我们就针对这些因素来跟大家介绍一下腻子发花发黄的应对措施及其解决方法。

首先是施工环境，施工温度应选择在5-35℃之间为宜，施工时空气湿度应小于85%，只有在适宜的温度湿度下进行施工，才能最大可能地避免施工常见问题的出现；接下来是施工操作，针对基层，如果是旧墙翻新，就要铲除干净保持基层干净或者涂刷墙固做好界面处理。而且批刮腻子时，控制压刀的次数，如干燥后出现发亮的位置可用砂纸磨掉，再进行下一步的工序。

此外，做完腻子后需做抗碱封闭底漆，防止碱性物质被带出，这样才能保证最后涂装效果。

爆灰

所谓的腻子爆灰是指腻子施工后出现爆炸的裂口，那么腻子出现爆灰的原因主要有哪些呢？我们又该采取什么措施去应对呢？众所周知，腻子产品中含有石灰的成分，石灰成分未反应完全时，上墙后会吸水膨胀、熟化炸裂，从而出现爆灰现象；同时，腻子产品搅拌不均匀时，还没有发生反应的粉团颗粒也会引起腻子爆灰。

针对腻子爆灰问题，我们可分三种方式进行处理：第一，小范围出现爆灰，只需用水湿润，充分反应，待爆灰后挖去爆灰点，重新用腻子填补即可；第二，对于严重爆灰的抹灰面，则必须铲去再重做腻子；第三，就是在源头避免爆灰现象出现，经过充分搅拌腻子可避免爆灰的现象出现。

泛碱

腻子泛碱，主要是因为腻子批刮后还没有水化就进了水，所以引起腻子泛碱的原因主要有：①材料或墙体内部含盐、碱，在潮湿天气施工腻子还没完全水化的时遇水，等水份慢慢蒸发后，就会从腻子的微孔隙把里面的碱带到腻子表面，再与空气中二氧化碳反应生成白色碳酸钙沉淀，因此出现泛碱现象；②水泥基材料硬化后，当水分渗入其内部，随着表面水分蒸发，将其内部可溶性碱带出来，即出现墙体的二次泛碱。

总的来说，腻子泛碱就是水气蒸发而将内部可溶性碱带出，出现白色沉淀的现象。而腻子泛碱这个现象是不可逆的，所以一般的解决方法都是从泛碱部位进行清理，一般的解决方法有两种。

第一种方法是，先用砂纸打磨泛碱部位，直到露出基面，然后用清水冲洗浮尘，保证基面的干净整洁，最后待水干后滚涂抗碱封闭渗透底漆。

第二种方法是，先调制稀盐酸溶液滚涂于泛碱部位，然后待稀盐酸与碱反应30－60min后，用清水从上至下清洗，水干后（2－3天），滚涂抗碱封闭渗透底漆。需要注意的是在涂刷稀盐酸溶液时建议先局部试样，没有出现其他问题再进行大范围使用。
