标孚漆:影响水性UV涂料固化干燥的因素

来源:慧正资讯 2020-06-28 09:55

慧正资讯:影响水性UV涂料固化干燥的因素很多,本文只对其主要的影响因素进行讨论总论,这些因素有以下几方面:

1.水性体系的预干燥对光固化的影响

固化前的干燥条件对固化速度的影响很大,不干燥或干燥不完全时,固化速度较慢,且随曝光时间的延长,胶凝率无明显提高。这是因为过度包装,尽管水对抑制氧的阻聚作用有一定的效果,但是这只能使墨膜表面迅速固化,只达到表干,而不能达到实干。由于体系内含有大量的水,体系在一定温度下固化时标准及认证,随着墨膜表面水分的迅速挥发,墨膜表面迅速固化,膜层里面的水则难以逸出,大量的水残留在墨膜中,阻止了墨膜的进一步固化打样,固化速度降低。另外,UV照射时的周围温度对UV涂料的固化有很大的影响。温度越高,固化性越好。因此施行预热的话,涂料的固化性会增强,附着性更好。

2.水性UV固化树脂对光固化的影响

水性UV固化树脂要进行自由基光固化软包装,这就要求树脂分子必须带有不饱和基团,在紫外光的照射下,分子中的不饱和基团互相交联,由液态涂层变成固态涂层。通常采用引入丙烯酰基、甲基丙烯酰基、乙烯基醚或烯丙基的方法,使合成的树脂具有不饱和基团认证,从而可以在合适的条件下进行固化,丙烯酸酯由于其反应活性高而经常被使用。对于自由基型紫外光固化体系,随分子中双键含量的增加,涂膜的交联速度会增大,固化速度将加快。而且不同结构的树脂对固化速度影响不同软包装,各种官能团的反应活性一般按以下顺序升高:乙烯基醚 <烯丙基> <甲基丙烯酰基> <丙烯酰基。因此一般以引入丙烯酰基和甲基丙烯酰基为主,使树脂具有较快的固化速度。>图片1.png

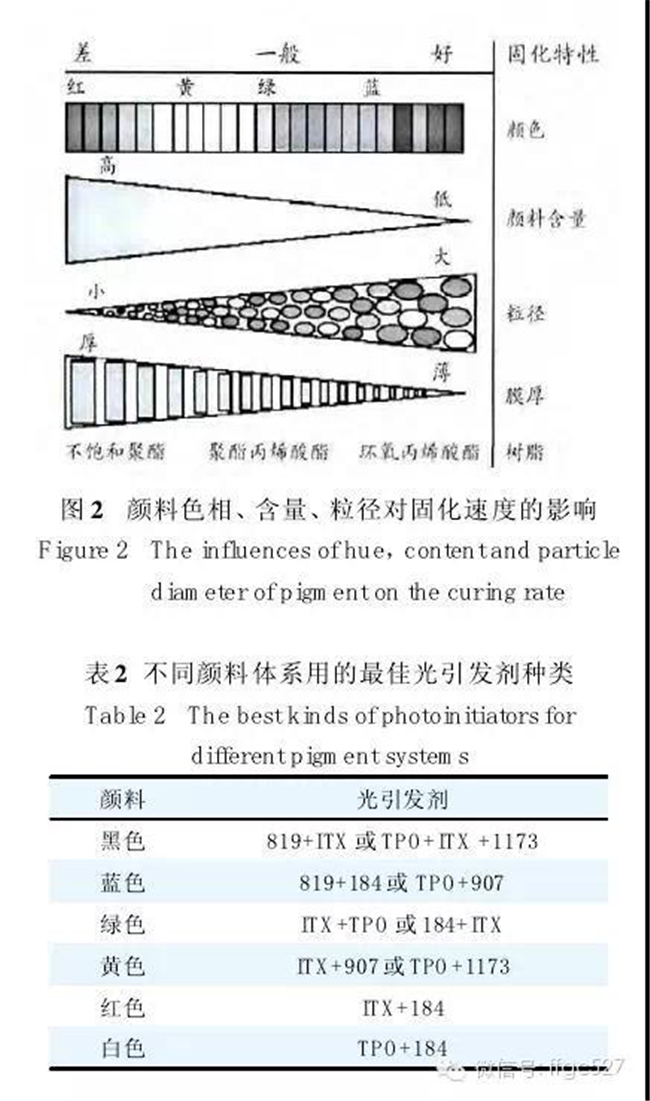

3.颜料对水性UV涂料光固化的影响

作为水性UV固化涂料中非光敏性的组分,颜料与引发剂竞争吸收UV光,这在很大程度上影响到UV固化体系中体系的固化特点。由于颜料能够吸收一部分辐射能量,这将会影响到光引发剂对于光的吸收设备维护与保养,并进而影响到能够生成的自由基的浓度,结果会降低固化速度。各色颜料对不同波长的光线有不同的吸收率(透光率),颜料的吸收率越小,透光率越大,涂层的固化速度越快。炭黑的紫外线吸收能力较高出版,固化得最慢,白色颜料反光性强,也妨碍了固化。一般而言,对紫外光的吸收顺序为:黑色>紫色>蓝色>青色>绿色>黄色>红色。

相同的颜料的配比浓度不同,对墨膜固化速度的影响是不同的。随着颜料用量的增加出版动态,墨膜的固化速率均有不同程度的下降。其中黄色颜料的用量对墨膜的固化速率影响最大,其次为红色颜料、绿色颜料。由于黑色对紫外光的吸收率最大,使得黑墨的透光率最低,所以其用量的变化对墨膜的固化速率反而没有明显的影响。当颜料的用量过大时,墨膜表层的固化速率虽快晒版,但是表层的颜料吸收大量紫外光,降低了紫外光的透光率,影响深层墨膜的固化,导致了墨膜表层固化而底层不固化,易产生“皱皮”现象。

4.光引发剂对水性UV光固化的影响

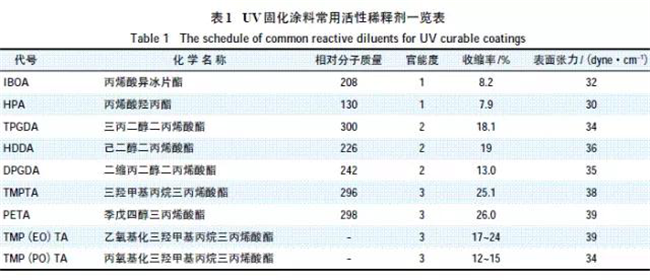

光引发剂的作用是在其吸收紫外光能后排版,经分解产生自由基,从而引发体系中不饱和键聚合,交联固化成一整体。光引发剂的性能是水性光固化体系能否顺利聚合固化的关键。根据不同的引发剂有一个最大的吸收波长的原理,在选择光固化引发剂的时候应该使得光引发剂的吸收紫外线的波长区正好在颜料非吸收区或是微吸收区(颜料有一个适于引发剂吸收的波长窗口),即颜料的最大透过的波长区应与自由基引发剂的吸收波长区能重合。另外光引发剂的吸收波峰应尽可能与光源发射的主波长相近。图片2.png

光引发剂必须具有与水性光固化体系一定的相溶性以及低的水蒸气挥发度评奖,以使光引发剂得以发散,有利于得到满意的固化效果。否则,在干燥的过程中,光引发剂会随着水蒸气一起挥发掉,降低引发剂的效率。不同的光引发剂烟草包装,具有不同的吸收波长,它们的配合使用可充分吸收不同波长的紫外线,提高紫外光辐射量的吸收,从而大大加快墨膜的固化速率。所以可以通过多种光引发剂的配合使用,并调整各种光引发剂的配比以获得固化速率快且性能优异的墨膜。体系中复合光引发剂的含量要适量显影,过低不利于同颜料的吸收竞争;过高光线不能顺利地进入涂层。涂料的固化速度开始时随着复合光引发剂的增加而增加,但当复合光引发剂量增加到一定值时,再增加其含量,固化速度反而会下降。

5.UV光源、辐照距离和光固化时间的影响

UV光源辐射的是一个波段内的光,且各波长光的能量分布是不一样的。其中波长为300nm~310nm模切烫印压痕,360nm~390nm的光的能量分布是较好的,波长位于UV-A区域约360nm效果最佳。为使固化体系达到最佳的组合,UV光源的选择既要考虑体系所含颜料的UV光的吸收特性,同时又要兼顾到引发剂的UV吸收特性。

在水性UV涂料的干燥固化过程中,辐照距离和光固化时间也会对光固化产生影响。辐照距离越近秋山国际,光照越强,光引发剂生成自由基的速度越快,引起聚合的双键数目越多,树脂的交联程度也就越高,墨膜的固化速度就越快金属包装,反之越慢。水性UV涂料的光固化还必须有一个合适的光固化时间,时间太短,涂料的固化不完全,当达到一个合适光固化时间时,固化膜的拉伸强度达到最大惠普,继续增加光固化时间,固化膜的拉伸强度反而下降,并且固化树脂出现黄变现象。


相关文章

推荐产品更多>>

最新求购更多>>

投稿报料及媒体合作

E-mail: luning@ibuychem.com
