“冬奥会”地下室底板防水怎么做？超详细解决方案来了！

第24届冬季奥林匹克运动会，简称“北京张家口冬奥会”，将在2022年02月04日～2022年02月20日在北京和张家口市联合举行。

“张家口奥运村”项目是筹办冬奥会的配套设施，是为来自全世界的参赛运动员、教练员提供的生活处所，为国家重点工程项目，也是河北省“三场一村”规划建设项目之一。

“张家口奥运村”项目所在地——张家口崇礼区，属高海拔的低温地区，每年有效建设施工期从4月底持续到当年的9月底，进入10月份以后，因为大面积降雪就无法进行室外施工。

其中地下室底板防水项目分为C组、D组和G组三个组块。

底板总面积：36000㎡，目前已经施工完成30000㎡；

选用材料：卓宝研发的1.5mm厚S-CLF强力交叉层压膜自粘防水卷材

施工工艺：预铺反粘施工工艺

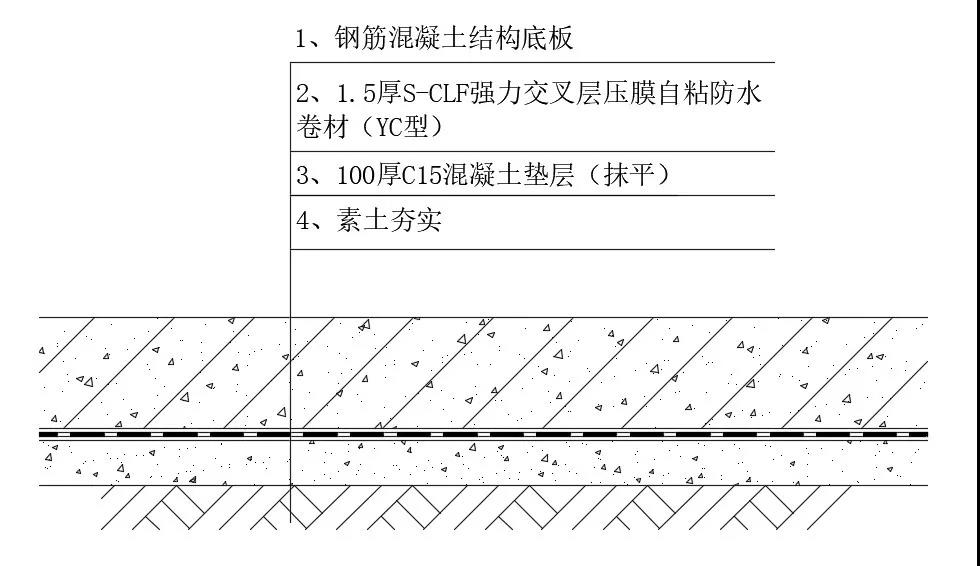

距离2022冬奥会开幕不到2年的时间，而今年雨季多雨对项目工期影响大，所以整个项目工期紧、任务重。地下室底板防水设计采用1.5厚S-CLF强力交叉层压膜自粘防水卷材预铺反粘，预铺反粘即将预铺防水卷材预先空铺于垫层上，粘结面朝上与后浇混凝土粘结，使混凝土结构与防水卷材紧密结合的施工方法。其防水设计如下图所示。

预铺反粘具有如下优势：

（1）地下室底板传统防水做法是防水层与垫层粘结，而预铺反粘法是粘结面朝上与后浇结构粘结，防水卷材与结构底板紧密结合，消除窜水层，即便防水层存在破损点，同时结构存在缺陷，只要两者不重合便不会出现渗漏，极大降低了渗漏的概率。

（2）同样根据《地下工程防水技术规范》GB 50108-2008的条文说明，“卷材防水层采用预铺反粘法施工时，可不做保护层”，所以预铺反粘施工铺设完防水层后可以直接绑扎钢结浇筑结构混凝土，便于消除窜水层，同时还能节省构造层次。

（3）由于预铺反粘施工时，卷材背面空铺于垫层上，所以对基层要求较低。基面干净平整即可，潮湿基面只要没有明水也可施工，雨季施工也十分方便。

综上所述，地下室底板预铺反粘施工不但可以提升防水效果，还可以缩短施工周期，节省综合成本。

目前市面上常用的预铺材料按材料组成分主要有两大类，一类是非沥青基类预铺防水卷材，比如高分子自粘胶膜防水卷材，另一类是沥青基预铺防水卷材。沥青基预铺防水卷材也可细分为两类，一类是沥青基聚酯胎预铺防水卷材，另一类是沥青基强力交叉层压膜预铺防水卷材，S-CLF强力交叉层压膜自粘防水卷材就属于此类。

1、材料构造

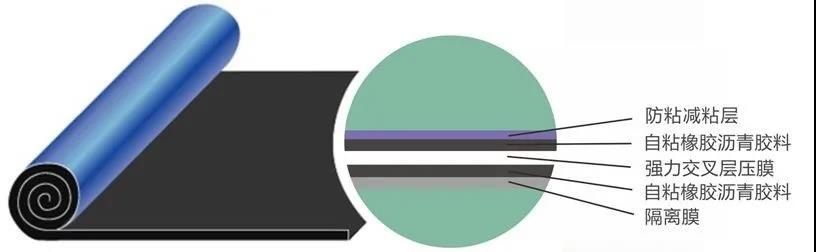

该材料中间为强力交叉层压膜高分子片材，片材两边复合有自粘橡胶沥青胶料，下表面为隔离膜，上表面覆以细砂颗粒材料（防粘减粘层）。施工时卷材背面空铺于垫层上，砂面朝上与后浇结构混凝土粘结。

2、材料特点

S-CLF强力交叉层压膜自粘防水卷材由卓宝集团自主研发，结合了非沥青基类预铺防水卷材和沥青基聚酯胎预铺防水卷材的优势，并在此基础上做了进一步改进，其特点如下。

（1）材质柔软，施工方便。S-CLF中间的主体材料为强力交叉层压膜，厚度小于0.3mm，材料整体比较柔软，但并没有降低性能。卷材在阴阳角等节点部位施工时服贴性好，施工方便。

（2）双面粘结设计，立面固定方便。S-CLF采用双面自粘设计，在承台、地梁、集水坑、电梯井等立面部位施工时可以将底层隔离膜揭除，粘贴于立面进行临时固定，施工非常方便。而单面粘结的预铺卷材在立面部位和转角部位需要采用机械固定，施工麻烦，而且还破坏防水层的整体性。

（3）胶粘胶搭接，搭接牢靠。S-CLF 预铺卷材采用双面自粘设计，长、短边搭接都可实现胶粘胶，而且搭接部位有防污染隔离膜，可避免施工过程中搭接边被污染。根据其执行标准，卷材与卷材剥离强度在1.0N/mm以上。

（4）胶层更厚，粘结更可靠，抗窜水性更好：S-CLF的双面胶层厚度均达到0.5mm，粘结面与后浇混凝土能持久牢靠粘结，保证抗窜水性。预铺卷材的标准要求其与后浇混凝土剥离强度需达到1.5N/mm，并且其抗窜水性指标为0.8MPa/35mm，4h不窜水。

总而言之，好的预铺防水卷材要满足以下要求。一是搭接要牢靠，虽然预铺反粘可以消除窜水，但是如果卷材防水层漏点太多，底板的渗漏概率也是非常大的。二是要保证预铺卷材与后浇底板粘结效果，只有粘的牢，粘的持久才能抗窜水达到预铺反粘的目的。三是预铺材料还需要有很好的施工应用性，即施工方便。

1、施工流程

基层清理→节点处理→铺设S-CLF强力交叉层压膜自粘防水卷材→卷材长、短边搭接→大面完成。

2、施工步骤

（1）基层清理：将杂物清理干净，基层若有尖锐凸起物需处理平整，若有明水扫除即可施工。

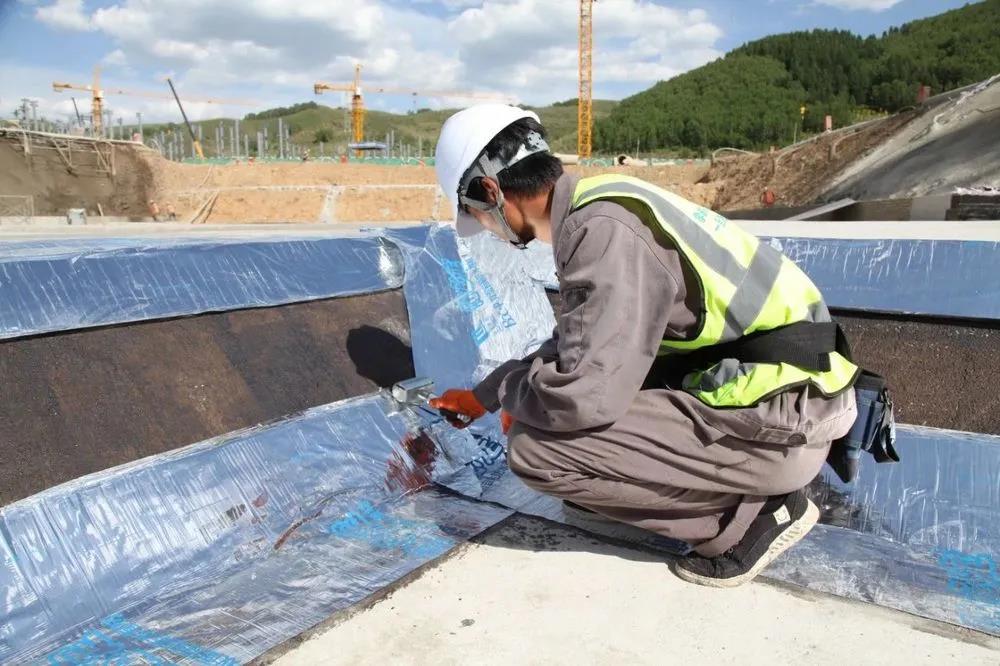

（2）节点处理：在承台坑、阴阳角等部位，采用双面自粘防水卷材做节点附加层，附加层宽度为500mm。在铺贴大面S-CLF防水卷材时，需撕除附加层上表面隔离膜。

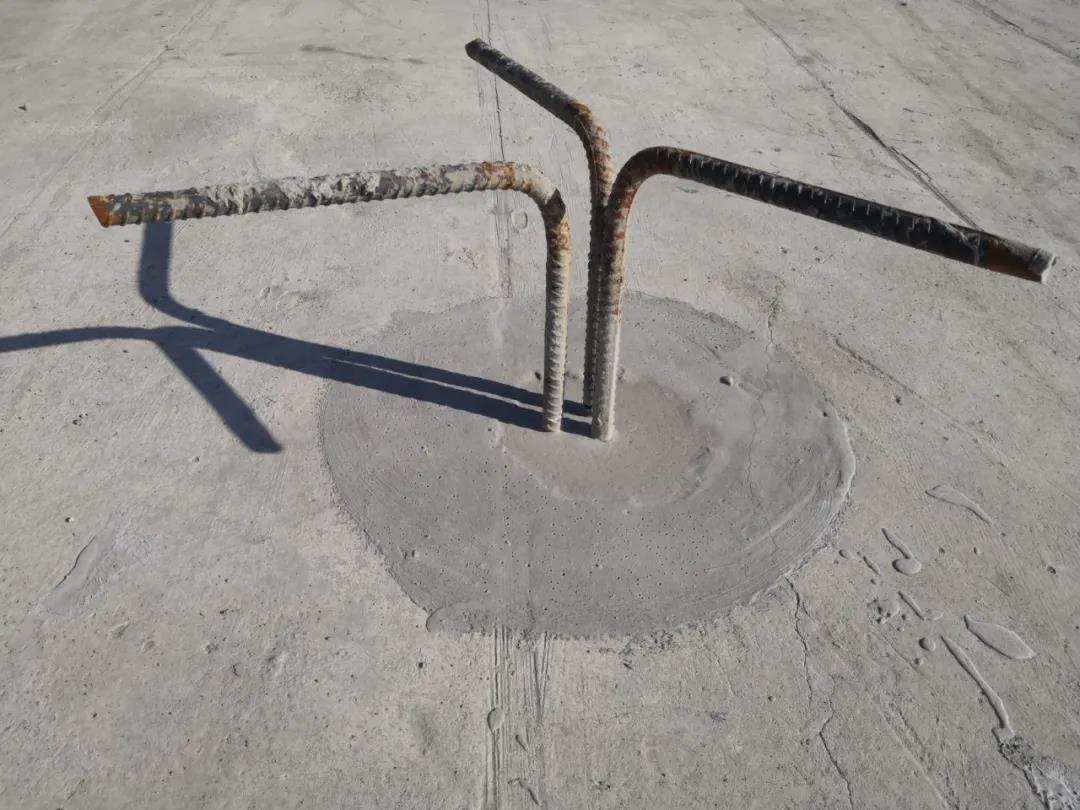

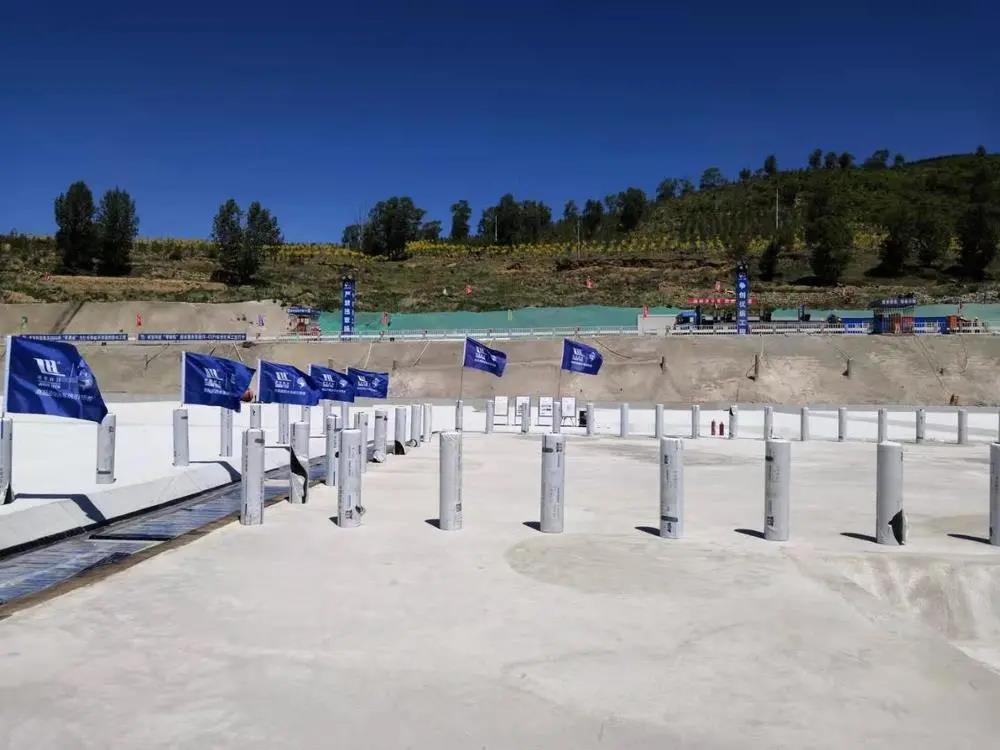

在锚杆根部处涂刷水泥基渗透结晶防水涂料，涂刷范围为锚杆根部周边200mm。大面防水层铺贴完后，锚杆处再采用涂必定橡胶沥青防水涂料密封。

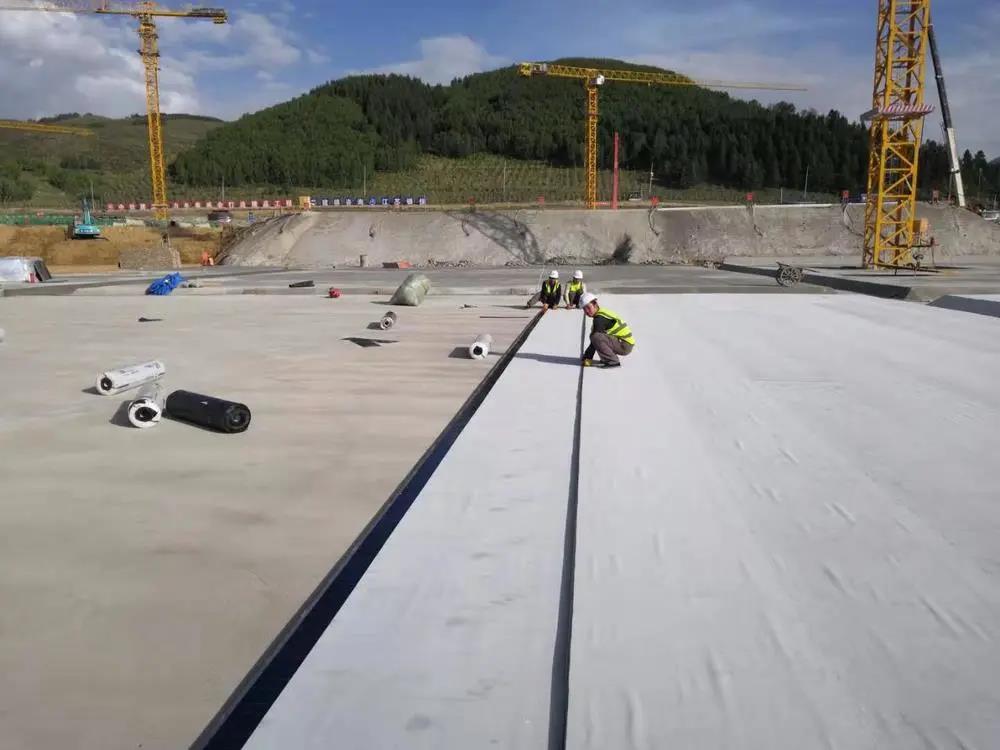

（3）铺设S-CLF防水卷材：将S-CLF强力交叉层压膜自粘防水卷材按照基准线空铺在基层上，砂面朝上。铺设卷材时，卷材不得用力拉伸，应随时注意与基准线对齐，以免出现偏差。

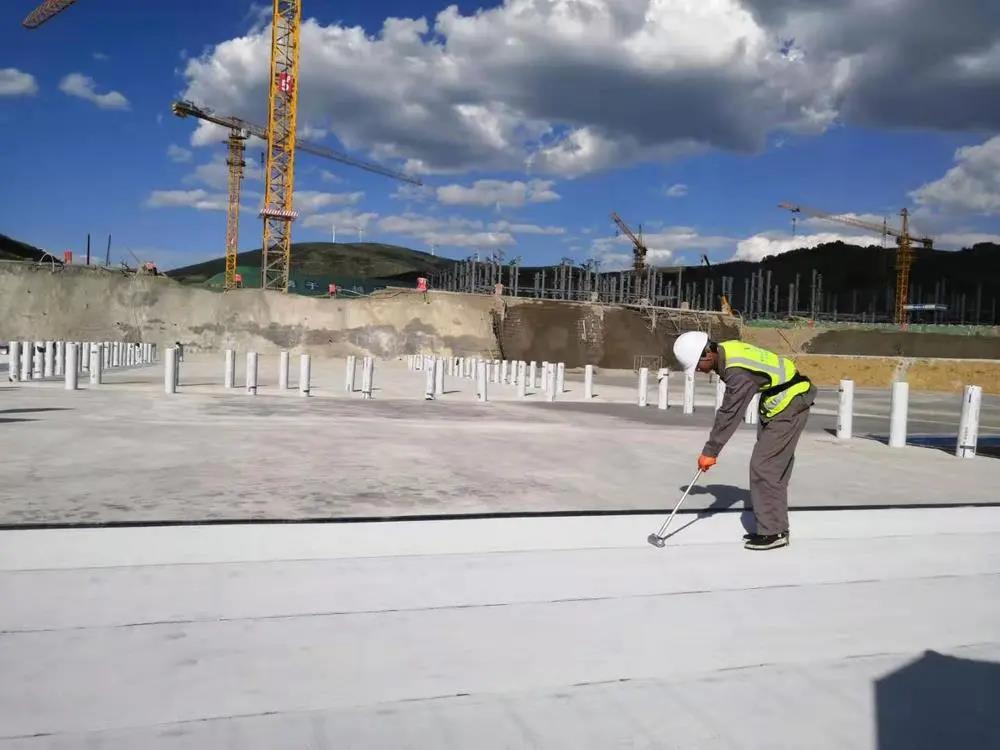

（4）长边搭接：卷材长边搭接采用自粘搭接的方式，搭接的宽度为80mm。分别揭除相邻两幅卷材搭接部位的防污染隔离膜并粘贴在一起，然后进行辊压保证粘结牢固。

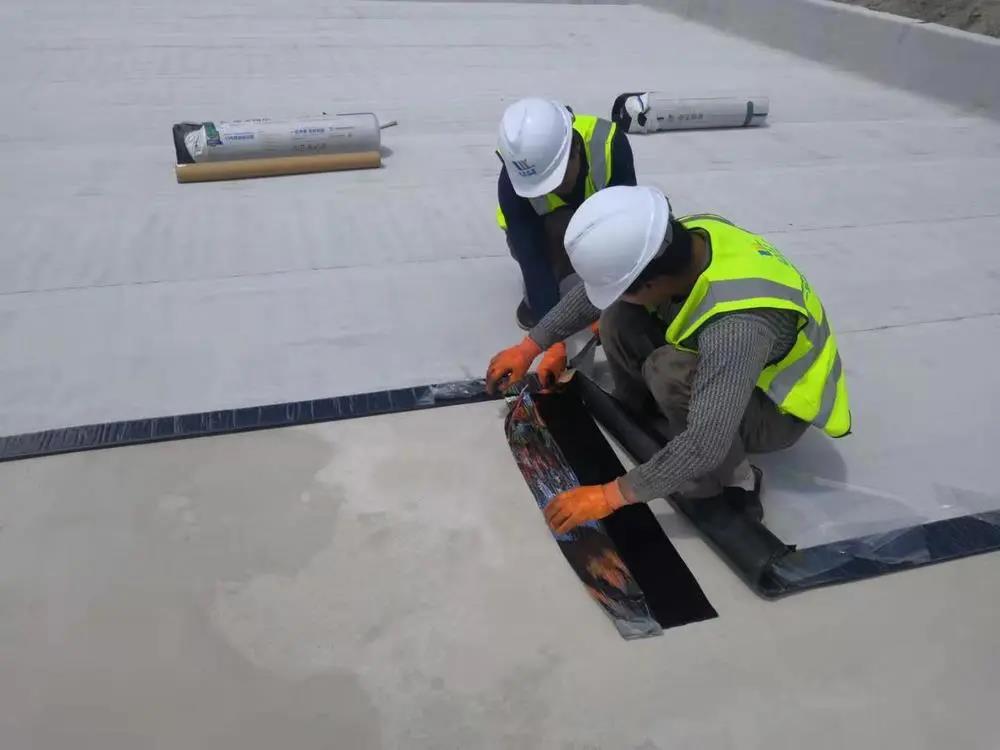

（5）短边搭接：卷材短边搭接采用对接的方式：两幅卷材的短边对齐，裁剪一条160mm宽的双面自粘卷材搭接条置于拼缝的下方，以拼缝为中心两边各80mm宽，然后分别揭除两幅卷材搭接边处及双面自粘卷材上表面的隔离膜并进行自粘搭接，再用压辊进行碾压保证粘结牢固。

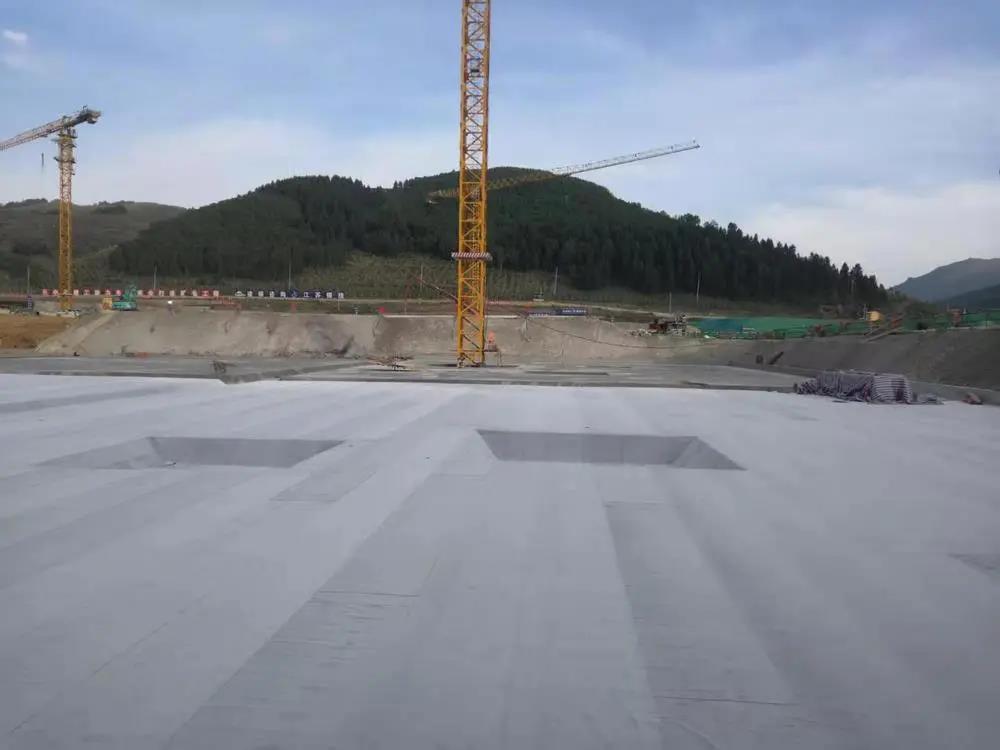

（6）大面完成。

由于本项目采用预铺反粘法施工，不做保护层，为了保证做好的防水层不被破坏，后续底板结构施工时需要有相应的保护措施。

底板钢筋施工期间是最容易对卷材造成破坏的阶段，此时需要重点管控，主要注意事项有以下几点。钢筋要本着轻拿轻放的原则，不能在防水层上拖动，在绑扎过程成中如需移动钢筋，或在防水层上存放钢筋，应在下面设木方或模板。在钢筋焊接时，避免焊渣烧坏防水层，可提前在焊接部位防水层上洒水。

在遵循严谨的保护措施的同时，现场需安排专人巡视检查破损点，发现破损及时修补。对于较大的破损点，可以裁剪合适大小的卷材以打补丁的方式进行修补，如果破损点较小，也可用相容性比较好的涂料进行修补。在某些情况下，个别小的破损点没有被发现，这些极个别的破损点也不会对整个防水层造成太大的影响，因为防水层与结构之间没有窜水通道，只要破损点和结构缺陷不重合便不会出现渗漏。
