慧正资讯：Gemini^® 382T是一款水性羟基丙烯酸乳液，推荐与改性聚异氰酸酯固化剂搭配，用于双组份木器漆，具有硬度高、化 学品耐性优异及附着力优异的特点，底面通用，做到5度光泽以下亦可保持优异的耐性及板面效果。

产品特点如下：

●外观通透，暖木效果好

●优异的耐化学品性

●优异的附着力，包括溶剂型底漆

●优异的硬度,硬度提升快

●快干，打磨性优异

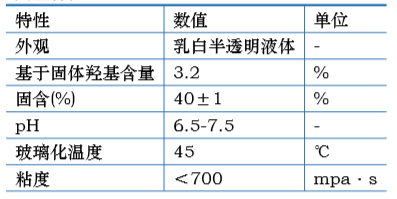

典型特性

配方建议：

Gemini^® 382T用于水性清漆或色漆，适合的水性助剂推荐如下。

消泡剂：TEGO Foamex 825,TEGO Airex 902W, BYK-025, BYK-028。

基材润湿剂：BYK-346，TEGO Wet 270，TEGO TWIN 4100。

手感/抗粘连助剂：TEGO Glide 410，TEGO Glide 482，BYK-333

蜡乳液/分散体：BYK AQUACER 539,Michem Emulsion 39235,Michem ML190S, Michem Emulsion 91240G。

成膜助剂：Dowanol DPM, Dowanol DPnB, Dowanol BCS。

分散剂：DISPERBYK-190,TEGO Dispers 752W, SILOK 7170W

消光剂：SZX-4018, Grace Syloid ED-30, Grace Syloid 7000, ACEMATT OK-520(Degussa) 防沉/抗流挂助剂： BYK Laponite RDS, ELEMENTS BENTONE^®DE

固化剂：Bayhydur XP 2655，Bayhydur XP 2451

应用方案介绍

一、用于高硬度水性木器产品涂装（包括溶剂型底材）

（一）基材

贴皮板，实木板均可

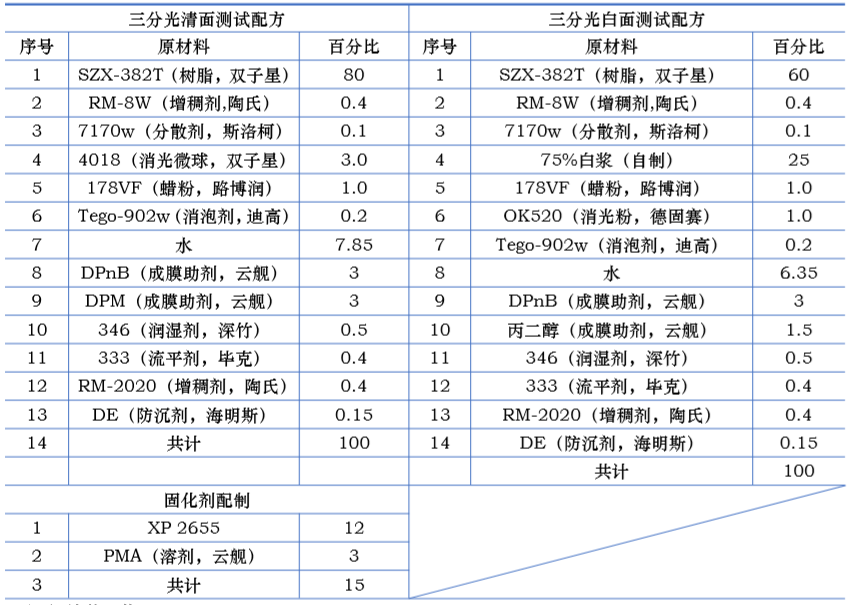

（二）测试配方

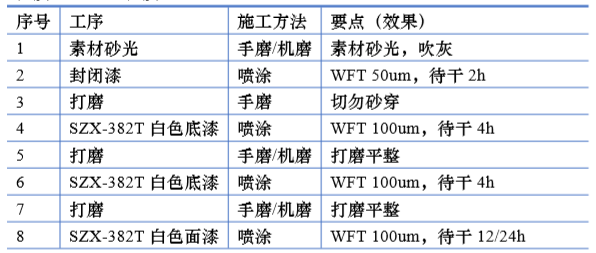

（三）涂装工艺

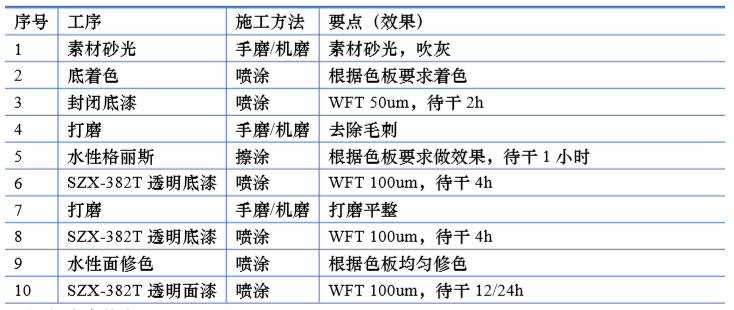

2、哑光透明涂装工艺

温度：25℃ 湿度：70%

（四）方案特点

优异的暖木效果：在胡桃木基材上展现自然纹理。

底漆具有优异的打磨性。

冷热循环、高温高湿通过测试。

丰满度好，盖砂痕能力强。

低光泽漆膜具有同样优异耐性：做到5度光泽以下亦可保持优异的耐性及板面效果。

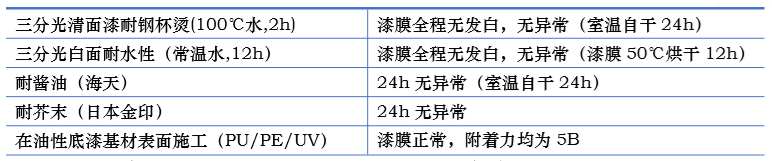

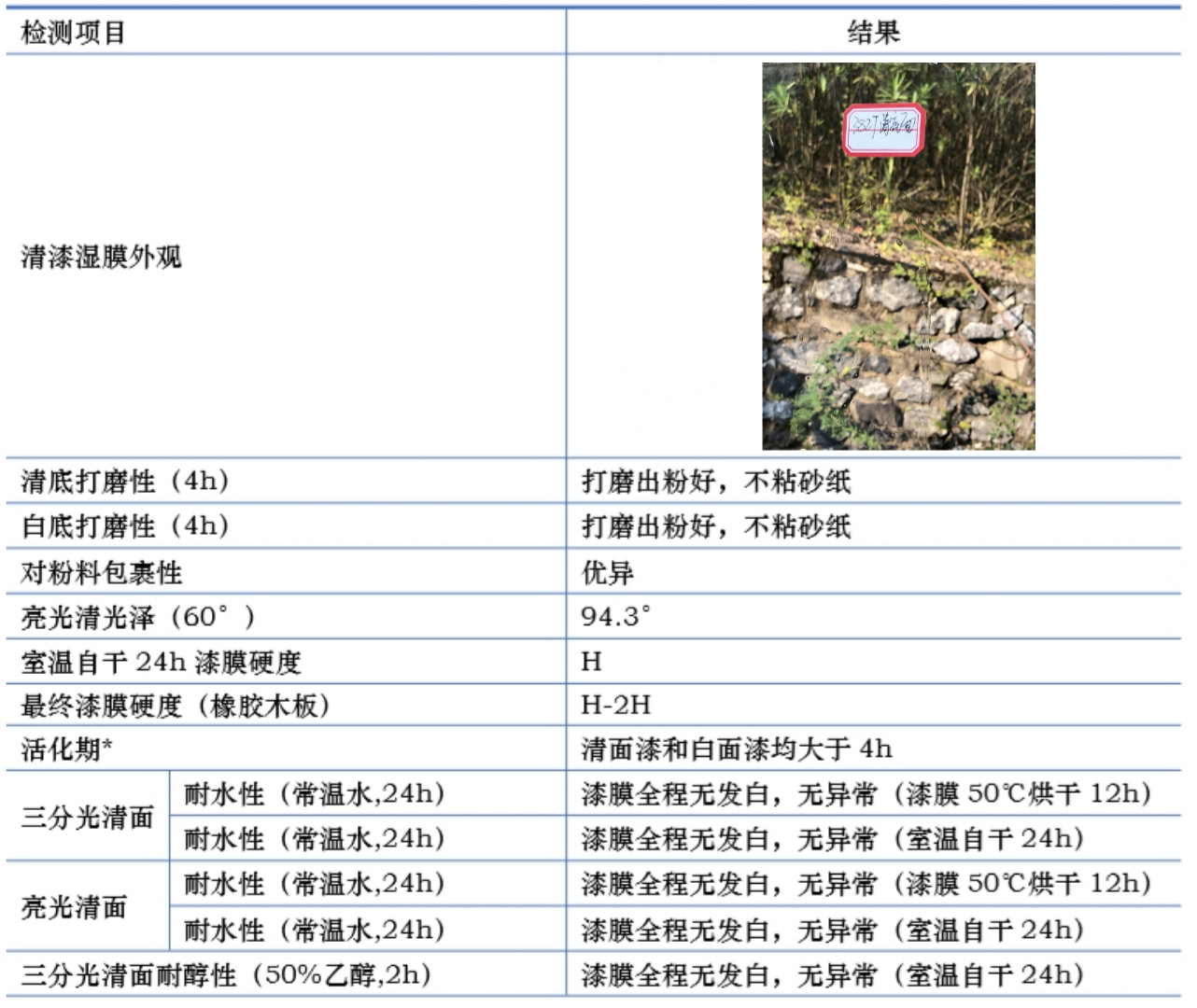

（五）漆膜性能测试

二、用于工程机械产品涂装

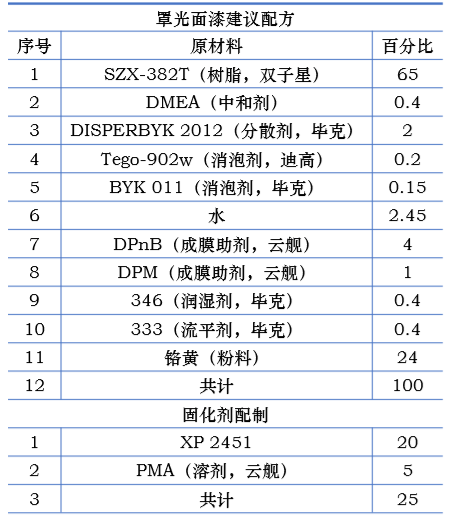

Gemini^® 382T由于其优异的硬度及耐性，适用于制备工程机械的罩光面漆。建议配方如下所示：

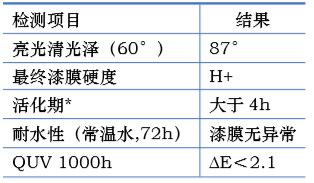

测得性能如下所示：

三、用于塑胶产品涂装

目前水性双组份涂料已经广泛应用于各种塑胶件的涂装。Gemini^® 382T由于其优异的硬度及耐性，适用于制备高光泽 高性能实色漆及银粉漆，亦科用于双组份罩光面漆。

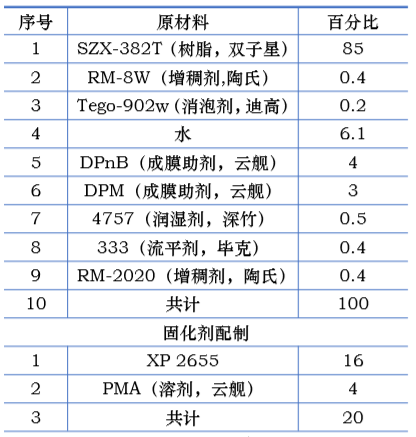

透明罩光建议配方如下所示：

以上配方需要加入20-30%的水稀释，依据施工要求用水调节粘度，喷涂后，室温六瓶10-15min，再放入 70℃ 条件下烘烤30min。
