云浮鸿志新材料有限公司

33 文章
总阅读

鸿志新材沉淀硫酸钡M-700K2在塑料中替代钛白粉的测试报告

来源: 云浮鸿志新材料有限公司 2021-05-14 18:06

一、沉淀硫酸钡M-700K2介绍

1.1产品介绍

M-700K2是云浮鸿志新材料有限公司采用全新的硫酸法工艺生产,用碳酸钡加硫酸进行反应,生成超细沉淀硫酸钡。采用偶联剂改性处理,过程严格控制各种参数,经过多道分级过滤,保证结晶粒子均匀。产品具有粒径分布范围窄、耐酸耐碱、没有硫化物、没有臭味、无黑点杂质、白度高、比表面积大、分散性好、透明度高、光泽度高、悬浮性好等特性。可广泛应用于各种涂料、油墨色浆、改性塑料中,能显著提高制品表面光泽度、显色性、防沉性、触变性、耐水性,从而降低成本。

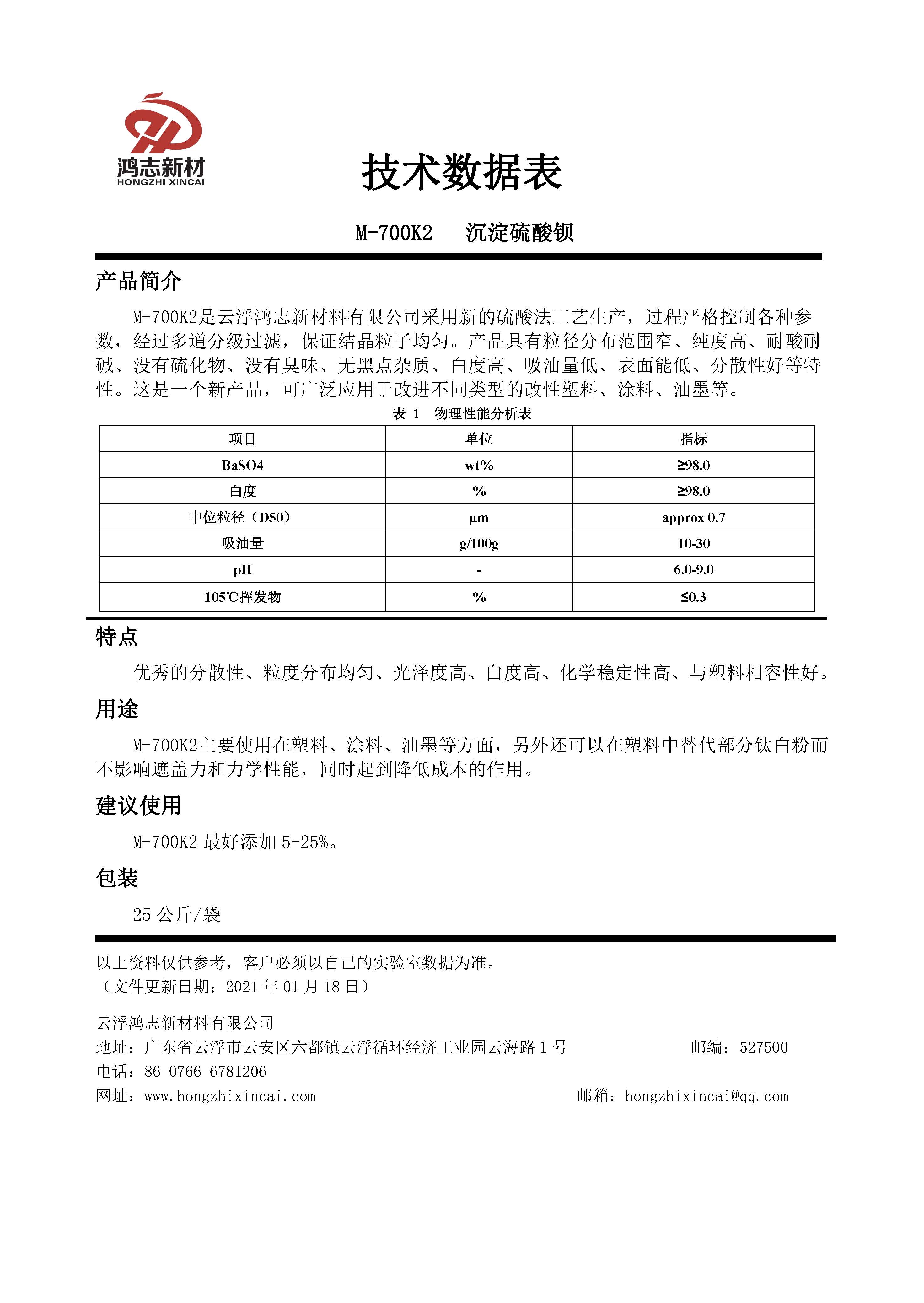

1.2技术指标

项目

单位

指标

平均粒径

μm

0.7

白度

%

98

吸油量

g/100g

12

105℃挥发物

%

<0.3

L值

%

99

pH


8

电导率

μs/cm

<200

筛余物

%

<0.001

1.3产品优势

  • 可以有效地降低制品收缩率,保证制品尺寸准确性。

  • 分散好,具有高光泽,无麻点等特点。

  • 偶联剂表面处理与树脂有良好亲和性,在塑料里不易分层。

  • 吸油值低,熔融指数比较高,具有很好的流动性。

  • 产品粒径小,具有较高的力学性能。

  • 杂质少,能保证制品的安全性和表面清洁性。

二、试验情况

2.1工艺配方

将M-700K2、FC05、PP-T30S经过高速混合机混合,经过双螺杆机热熔捏合后挤出切粒后得到粒子。

原料

配方1

配方2

配方3

配方4

配方5

M-700K2

0

5g

5g

10g

10g

亨斯曼FC05

50g

45

50g

40g

50g

PP-T30S

450g

450g

450g

450g

450g

 2.2力学性能检测

在PP-T30S中添加M-700K2和钛白粉注塑(实验使用佛山市金中河机械有限公司的JYZ—28型注塑机),测试设备(数显悬臂梁冲击试验机:LX-XJJ-1.1、万用拉力机:LX-1021)、光泽度计。

2.3产品拉伸测试条件

参照GBT1040.1-2006塑料拉伸性能的测定

项目:

添加不同含量硫酸钡

测试人员:

1号

测试日期:

2020/10/21 13:35

材料名称:

塑料

测试标准:

断点

断点:

断点>5%

测试速度:

100.000mm/min

每组样品数量:

5个




项目

配方1

配方2

配方3

配方4

配方5

最大力

998.416

1001.848

1029.306

1015.981

1062.551

拉伸强度

33.56

33.676

34.599

33.895

35.716

伸长率

612.747

511.721

572.009

535.199

535.553

2.4产品三点抗弯测试条件

项目:

添加不同含量硫酸钡

测试人员:

1号

测试日期:

2020/11/08 08:45

材料名称:

塑料

测试标准:

应变

应变:

应变≥50%

测试速度:

100.000mm/min

每组样品数量:

5个




项目

配方1

配方2

配方3

配方4

配方5

最大力

90.811

91.987

97.871

92.244

100.813

弯曲强度

52.951

53.637

57.068

53.868

58.783

弹性模量

909.756

1017.833

950.289

1024.595

1014.598

2.5产品冲击测试报告

项目

配方1

配方2

配方3

配方4

配方5

冲击J/m

3.513

3.747

3.917

3.819

4.34

2.6产品表面光泽

产品60°光泽及白度测试报告

项目

配方1

配方2

配方3

配方4

配方5

60°光泽

66

66

67

67

73

L值

96.203

96.556

96.67

96.591

96.702

a值

-0.243

-0.244

-0.26

-0.258

-0.268

b值

3.126

2.781

2.745

2.761

2.778

CIE

73.808

76.45

76.899

76.637

76.785



2.7制品收缩率

收缩率测试报告

项目

配方1

配方2

配方3

配方4

配方5

制品收缩率

1.445

1.452

1.429

1.456

1.410

三、试验总结

3.1 硫酸钡具有相当独特的化学稳定性,不会与配方体系中其他主分物质发生反应而带来不良效果,可适用于体系配方中。

3.2 添加M-700K2替代钛白粉注塑,塑料的力学性能基本不会下降,甚至还有提高。增量可降低塑料的收缩率,提高塑料制品及部件的尺寸稳定性。

3.3 添加M-700K2能提高白度和遮盖力,提高塑料的表面光泽和亮度,具有优良的耐光性、耐候性和耐酸性,化学惰性良好和表面能适中,从而延长产品使用寿命。

3.4 添加M-700K2作为填料可改进塑料的加工性,能够提高树脂的流动性,改进其加工性。

3.5添加M-700K2可以使制品表面具有比较好的色调与高光泽度,且具有良好机械特性与耐磨性。


公司简介

云浮鸿志新材料有限公司专注于改性超细沉淀硫酸钡、塑料功能母粒、生物降解塑料等化学新材料的研发、生产与应用,是国内领先的高端沉淀硫酸钡专业生产企业,也是国家高新技术企业。公司采用独创的硫酸法工艺生产沉淀硫酸钡,产品具有粒径大小可控、形态可控、白度高、偏蓝相、无硫化物、无黑点杂质、分散好等特性。目前我司已具备能力生产平均粒径为30纳米至10微米的各种沉淀硫酸钡产品,以及多种表面处理的沉淀硫酸钡系列产品和各种塑料功能母粒,技术处于行业领先水平。


总部地址:广东省云浮市云安区六都镇云浮循环经济工业园云海路1号

东莞办地址:广东省东莞市常平镇大京九塑胶城塑富东路259-260号

桐城办地址:安徽省桐城市新渡镇新城村合安路华平物流一楼

联系电话:0766-6781206 / 13510876058

阅读:13494
声明:该文观点仅代表作者本人,慧正资讯信息发布平台,慧正资讯仅提供信息存储空间服务。

相关文章

相关产品 更多>>

供货信息

投稿报料及媒体合作

电话: 020-22374810

E-mail: jiangjj@ibuychem.com
