云浮鸿志新材料有限公司

33 文章
总阅读

鸿志新材改性沉淀硫酸钡M-1000K1在涂料中替代钛白粉性能测试报告

来源: 云浮鸿志新材料有限公司 2021-05-20 16:32

一、改性沉淀硫酸钡M-1000K1介绍

1.1产品介绍

M-1000K1是云浮鸿志新材料有限公司采用全新的硫酸法工艺生产,用碳酸钡加硫酸进行反应,生成超细沉淀硫酸钡。采用偶联剂改性处理,过程严格控制各种参数,经过多道分级过滤,保证结晶粒子均匀。产品具有粒径分布范围窄、耐酸耐碱、没有硫化物、没有臭味、无黑点杂质、白度高、比表面积大、分散性好、透明度高、光泽度高、悬浮性好等特性。可广泛应用于各种涂料、油墨色浆,能显著提高制品表面光泽度、显色性、防沉性、耐水性,从而降低成本。

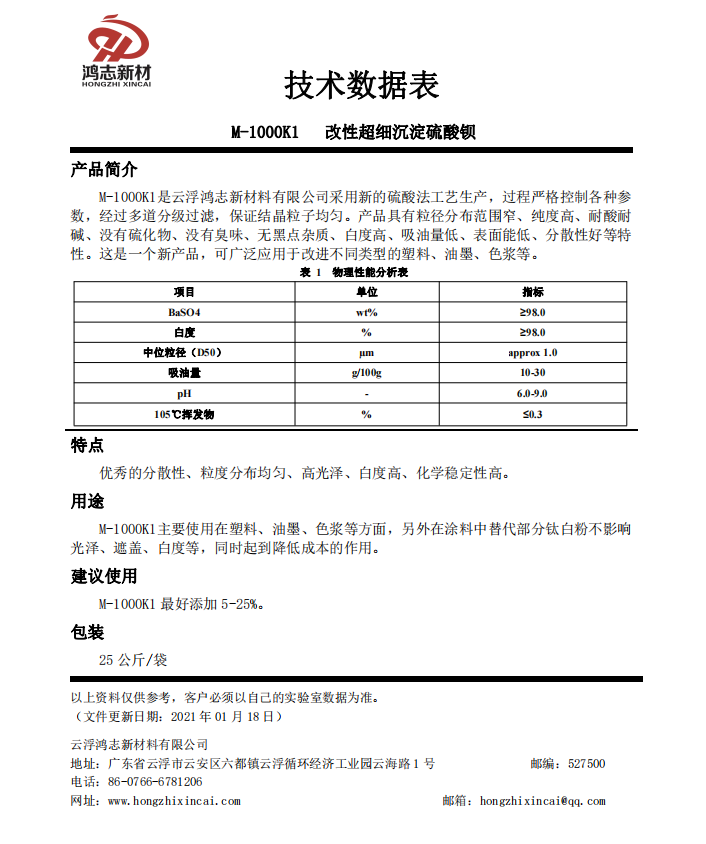

1.2技术指标

项目

单位

指标

平均粒径

μm

1.0

白度

%

98

吸油量

g/100g

11

105℃挥发物

%

<0.3

L值

%

99

pH


8

电导率

μs/cm

<200

筛余物

%

<0.001

1.3产品优势

① 纯度高,耐酸碱,防腐性好,耐候性好。

② 比表面积低,容易润湿,表面能低,分散性好。

③ 不同于普通工艺生产,几乎没有硫化物,没有气味。

④ 粒径均匀,吸油量低,减少VOC,具有很好的流平性。

⑤ 白度高,色中性,具有超高的光泽度,可减少制品色差。

⑥ L值高,偏蓝相,具有空间位隔效应,能减少钛白粉用量。

⑦ 杂质少,无黑点,无有害物质,能保证制品安全性和清洁性。

⑧ 硬度适中,不含石英等杂质,可减少涂料研磨时间和损耗率。

二、试验情况

2.1改性沉淀硫酸钡M-1000K1用于白色体系

涂料配方工艺:先将丙烯酸树脂、钛白粉、沉淀硫酸钡、分散剂、消泡剂、二甲苯高速分散15-20分钟,再加入流平剂,然后中速分散5分钟后,过滤即好。(浆料:玻璃珠=1 :1)

原料名称

配方A(%)

配方B(%)

配方C(%)

丙烯酸树脂

60

60

57.5

TEGO904W消泡剂

0.1

0.1

0.1

BYK110分散剂

0.2

0.2

0.2

BYK300流平剂

0.2

0.2

0.2

R706钛白粉

25

22.5

25

M-1000K1

/

2.5

2.5

二甲苯

15

15

15

2.2性能对比

项目

配方A(%)

配方B(%)

配方C(%)

光泽(60°)

85.8

85.5

86.2

细度μm

12.5

15

12.5

A值

-0.947

-0.961

-1.181

B值

-0.705

-0.712

-0.798

L值

95.717

95.471

95.791

白度

95.595

95.622

96.002

 2.3添加沉淀硫酸钡色泽对比


2.4添加改性沉淀硫酸钡M-1000K1后的光谱吸收曲线变化图


 三、试验总结

3.1在适当范围内使用改性沉淀硫酸钡M-1000K1替代钛白粉,不会影响纯色色浆以及色漆的色浓度和遮盖力,可在一定程度上提高白色漆的白度,保色性佳。

3.2改性沉淀硫酸钡M-1000K1分散性,润湿性好,不影响钛白粉分散的同时能促进漆膜颜色的均匀分布,不易浮色发花。

3.3在白色体系中增加改性沉淀硫酸钡M-1000K1组分后,漆膜光泽度优异,保光性好。


公司简介

云浮鸿志新材料有限公司专注于改性超细沉淀硫酸钡、塑料功能母粒、生物降解塑料等化学新材料的研发、生产与应用,是国内领先的高端沉淀硫酸钡专业生产企业,也是国家高新技术企业。公司采用独创的硫酸法工艺生产沉淀硫酸钡,产品具有粒径大小可控、形态可控、白度高、偏蓝相、无硫化物、无黑点杂质、分散好等特性。目前鸿志新材已具备能力生产平均粒径为30纳米至10微米的各种沉淀硫酸钡产品,以及多种表面处理的沉淀硫酸钡系列产品和各种塑料功能母粒,技术处于行业领先水平。


总部地址:广东省云浮市云安区六都镇云浮循环经济工业园云海路1号

东莞办地址:广东省东莞市常平镇大京九塑胶城塑富东路259-260号

桐城办地址:安徽省桐城市新渡镇新城村合安路华平物流一楼

联系电话:0766-6781206 / 13510876058

阅读:12998
声明:该文观点仅代表作者本人,慧正资讯信息发布平台,慧正资讯仅提供信息存储空间服务。

相关文章

相关产品 更多>>

供货信息

投稿报料及媒体合作

电话: 020-22374810

E-mail: jiangjj@ibuychem.com
