粉末喷涂5个常见异常问题分析及解决方法

慧正资讯：涂层杂质

常见杂质主要来源于喷粉环境中的颗粒，以及其他各种因素引起的杂质，现概括如下。

1.1 固化炉内杂质。解决方法是用湿布和吸尘器彻底清洁固化炉的内壁，重点是悬挂链和风管缝隙处。如果是黑色大颗粒杂质就需要检查送风管滤网是否有破损处，有则及时更换。

1.2 喷粉室内杂质。主要是灰尘、衣物纤维、设备磨粒和喷粉系统积垢。解决方法是每天开工前使用压缩空气吹扫喷粉系统，用湿布和吸尘器彻底清洁喷粉设备和喷粉室。

1.3 悬挂链杂质。主要是悬挂链挡油板和一次吊具接水盘（材质为热镀锌板）被前处理酸、碱蒸气腐蚀后的产物。解决方法是定期清理这些设施

1.4 粉末杂质。主要是粉末添加剂过多、颜料分散不均、粉末受挤压造成的粉点等。解决方法是提高粉末质量，改进粉末储运方式。

1.5 前处理杂质。主要是磷化渣引起的大颗粒杂质和磷化膜黄锈引起的成片小杂质。解决方法是及时清理磷化槽和喷淋管路内积渣，控制好磷化槽液浓度和比例。

1.6 水质杂质。主要是前处理所使用的水中含砂量、含盐量过大引起的杂质。解决方法是增加水过滤器，使用纯水作为最后两级清洗水。

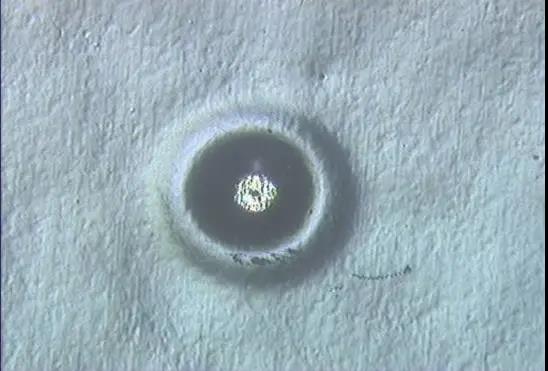

2.1 前处理除油不净或者除油后水洗不净造成表面活性剂残留而引起的缩孔。解决方法是控制好预脱脂槽、脱脂槽液的浓度和比例，减少工件带油量以及强化水洗效果。

2.2 水质含油量过大而引起的缩孔。解决方法是增加进水过滤器，防止供水泵漏油。

2.3 压缩空气含水量过大而引起的缩孔。解决方法是及时排放压缩空气冷凝水。

2.4 粉末受潮而引起的缩孔。解决方法是改善粉末储运条件，增加除湿机以保证回收粉末及时使用

2.5 悬挂链上油污被空调风吹落到工件上而引起的缩孔。解决方法是改变空调送风口位置和方向。

2.6 混粉而引起的缩孔。解决方法是换粉时彻底清理喷粉系统

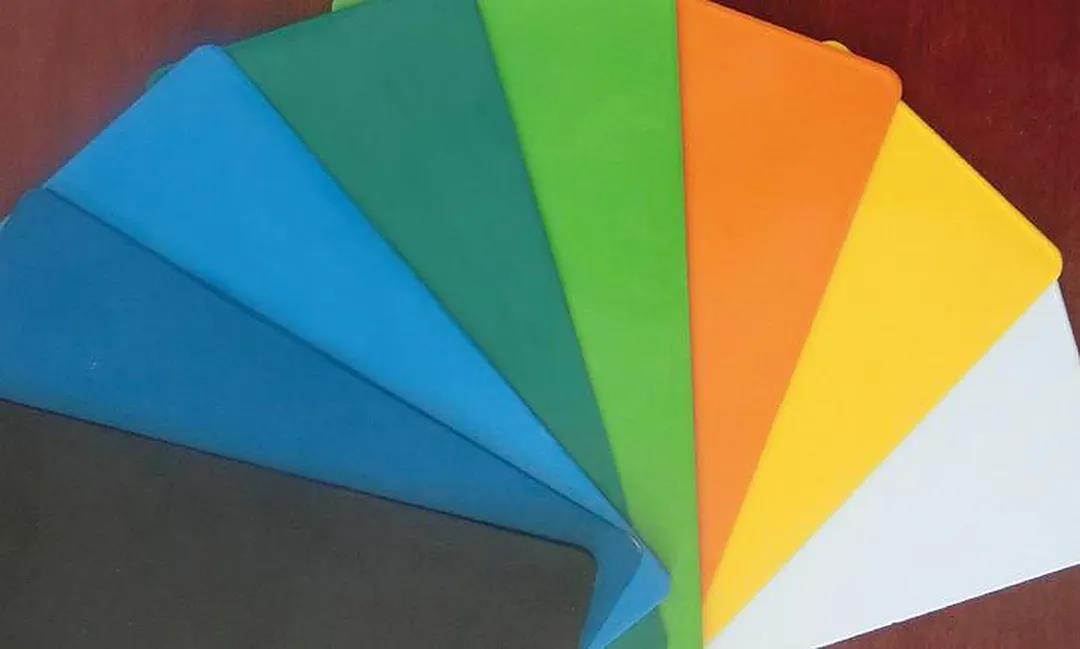

3.1 粉末颜料分布不均匀引起的色差。解决的方法是提高粉末质量，保证粉末的L、a、b 相差不大而且正负统一。

3.2 固化温度不同引起的色差。解决方法是控制好设定温度和输送链速度，以保持工件固化温度和时间的一致性和稳定性。

3.3 涂层厚薄不均匀引起的色差。解决方法是调整好喷粉工艺参数和保证喷粉设备运行良好以确保涂层厚度均匀一致。

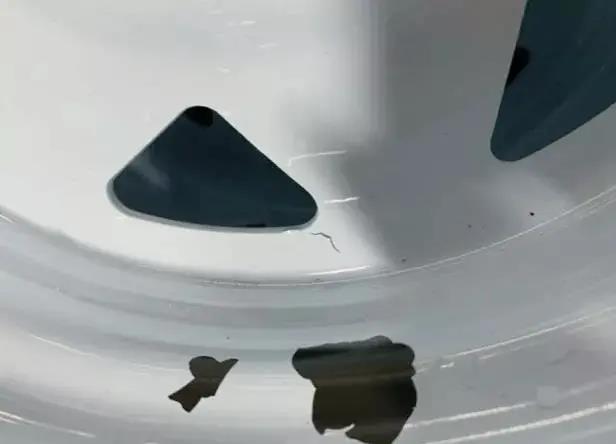

4.1 前处理水洗不彻底造成工件上残留脱脂剂、铬化渣或者水洗槽被碱液污染而引起的附着力差。解决方法是加强水洗，调整好脱脂工艺参数以及防止脱脂液进入磷化后的水洗槽。

4.2 磷化膜发黄、发花或者局部无磷化膜而引起的附着力差。解决方法是调整好磷化槽液浓度和比例，提高磷化温度。

4.3 工件边角水分烘干不净而引起的附着力差。解决方法是提高烘干温度

4.4 固化温度不够而引起的涂层大面积附着力差。解决方法是提高固化温度

4.5 深井水含油量、含盐量过大而引起的附着力差。解决方法是增加进水过滤器，使用纯水作为最后 2 道清洗水。总之，粉末静电喷涂技术及其应用方法还有很多，在实践中需要灵活运用。

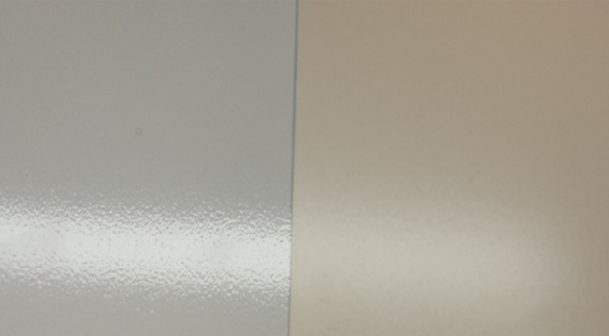

5.1 粉末涂料桔皮外观的判断方法：

（1）目测法在此测试中，样板置于双管荧光灯下。通过适当放置样板可获得样板的反射光源。定性分析反射光的清晰度就可以从视觉上评估流动和流平性质。在流动性差（桔皮）情况下，两个荧光灯管看起来模糊，不清晰，而高流动性产品则可获得清晰的反射。

（2）“外形测量法”在此方法中，通过高灵敏探针的偏移来记录表面形状。由此可快速区别由缩孔、针孔或脏污物引起的粗糙、桔皮以及流动不佳引起。

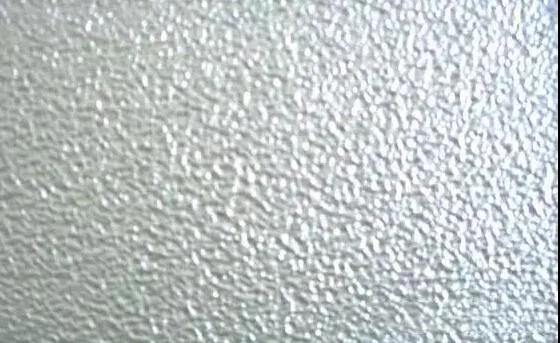

5.2 桔皮现象产生的原因及预防的方法：

（1）油漆太黏稠（黏度太高），流平性差。解决方法是选择正确规格的稀释剂，并且按照规定比例稀释。

（2）底漆未干即涂面漆，两层收缩。解决方法是底层油漆要充分干燥。

（3）一次涂装过厚。解决方法是注意推荐膜厚，不可一次涂装太厚。

（4）喷枪设定不正确或喷涂技术差，油漆雾化不好，喷涂时喷枪与施喷件表面距离较远。解决方法是克服不正确的喷涂技术，手臂保持与面板平行，一次枪程尽可能喷得长些，手腕不要甩动。喷枪与工件成直角，喷枪与被涂工件保持30CM左右距离。

（5）表面强制吹干。解决方法是不要用风扇吹干表面，表面干燥太快，流平不好。

（6）涂装室的温度太高。解决方法是当涂装室温度过高时，调整施工时间。
