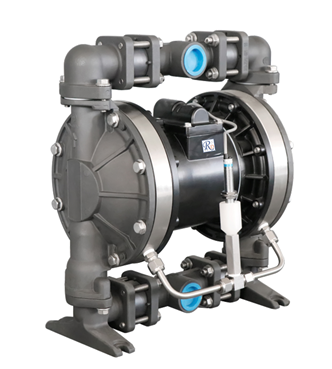

如迪优品推荐:RD带外漏报警、关停装置的气动隔膜泵

来源: 上海如迪流体输送设备有限公司 2022-09-02 16:37

一、技术亮点

气动隔膜泵是一种新型的输送设备,可替代潜水泵、排污泵、离心泵等设备的使用。该泵具备体积小、重量轻、安装使用方便灵活等特点。因其可输送含固体颗粒的液体,不存在防爆方面的问题等优点,在石化、涂料、船舶、水处理、食品、造纸、矿山等越来越多的行业中普遍使用。由于气动隔膜泵是靠橡胶隔膜片的双向运动来完成流体输送的,且可以输送带颗粒物的液体,故橡胶膜片会因颗粒物的磨蚀、及橡胶老化等原因造成所输送液体的外漏,给生产、生活带来不必要的损失。假如输送的是有毒、有害物质,更会给操作人员,给环境带来不可弥补的损害。


上海如迪流体输送设备有限公司隔膜泵橡胶膜片后加装一密闭腔室,并在密闭腔室下部装一带有金属顶端的活塞装置,并在外部连接一接近开关,并通向控制室与控制气源的电磁阀相链接。在正常工作时,密闭腔室随橡胶膜片一同运动,由于密闭腔室没有压力产生,故活塞不向外推动,接近开关不会作动作。而当橡胶膜片破裂后,管道内的液体介质通过膜片破裂处进入密闭腔室,使其内部压力增大,而推动处于下部的活塞,活塞向前运动到活塞顶端的金属件后,接通控制室的报警信号灯及警铃,可使工作人员能在第一时间发现设备故障,与此同时,与之相连的控制气动隔膜泵气体进入通道的电磁阀接到电信号关闭气体通道,使整台设备停止运行,便于工作人员更换、修理设备,更可以避免由于设备的损坏而造成人员、物资及环境的损伤。

加装了外漏报警、关停装置后,橡胶膜片由原来的一片增加为两片,彻底杜绝了设备外漏的可能,并能精准定位问题设备,保护人员、企业、环境等。其对企业、社会、环境所带来的优势是未加装该装置的设备所无法相提并论的,具有优越的社会现实意义。

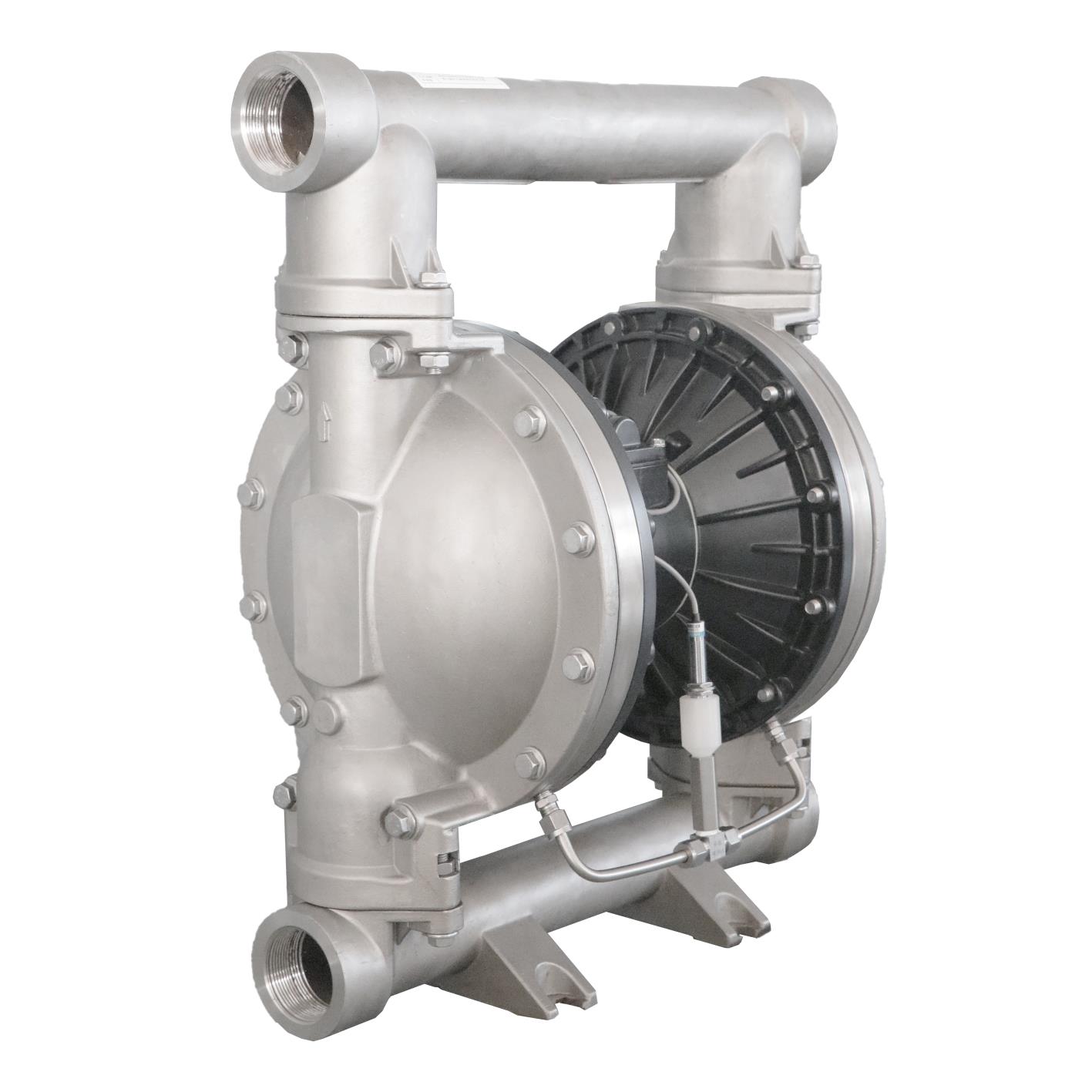

上海如迪生产的RD带外漏报警、关停装置的气动隔膜泵共有四种规格,进出口尺寸分别为1″、1.5″、2″、3″,流体部件材质有:不锈钢和塑料;隔膜根据不同膜片材质分别有:丁腈橡胶、氯丁橡胶、聚乙烯、三道橡胶、聚醚橡胶、氟橡胶、聚四氟乙烯、聚二氟乙烯。以满足不同液体介质的需要。


二、技术参数(以50口径为例)

最大工作压力……………………………………………………………................................120psi (0.84 MPa, 8.4 bar)

最大流量…………………………………………………..................................................................150gpm(570lpm)

最大往复泵速度……………………………………………………….................……………..............................145cpm

最大虹吸高度(干抽)………………………………………………………............… ………...................................5m

最大输送固体颗粒………………………………………………………............…………..........................0.24in.(6mm)

最大空气消耗量……………………………………………………............…………..........................................140scfm

空气进口尺寸…………………………………………………………………………………….…..............................1/2in

空气出口尺寸………………………………………………………………………….................................................3/4in

流体进口尺寸………………………………………………………………………………........................…….............2in

流体出口尺寸………………………………………………………………………………….................................…....2in

重量(大约)

铝合金泵………………………………………………………………………………….........................................43.5Kg

不锈钢泵…………………………………………………………………………………............................................61Kg

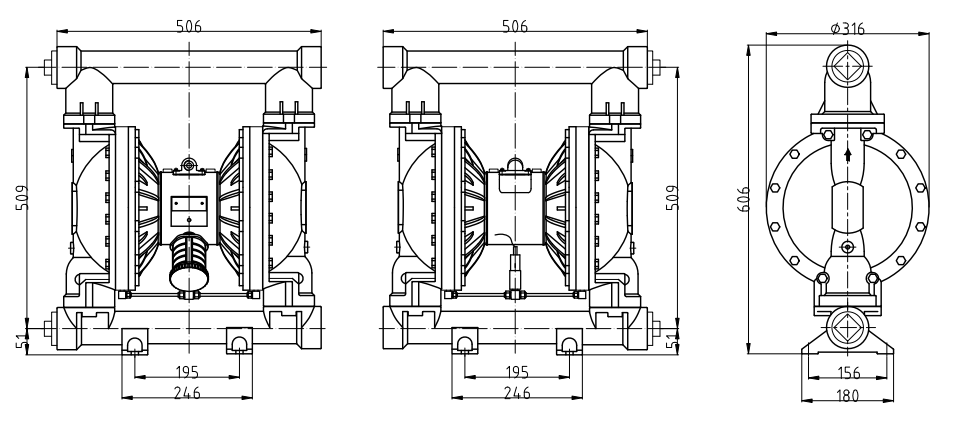

三、外形尺寸图(以50口径不锈钢材质为例)

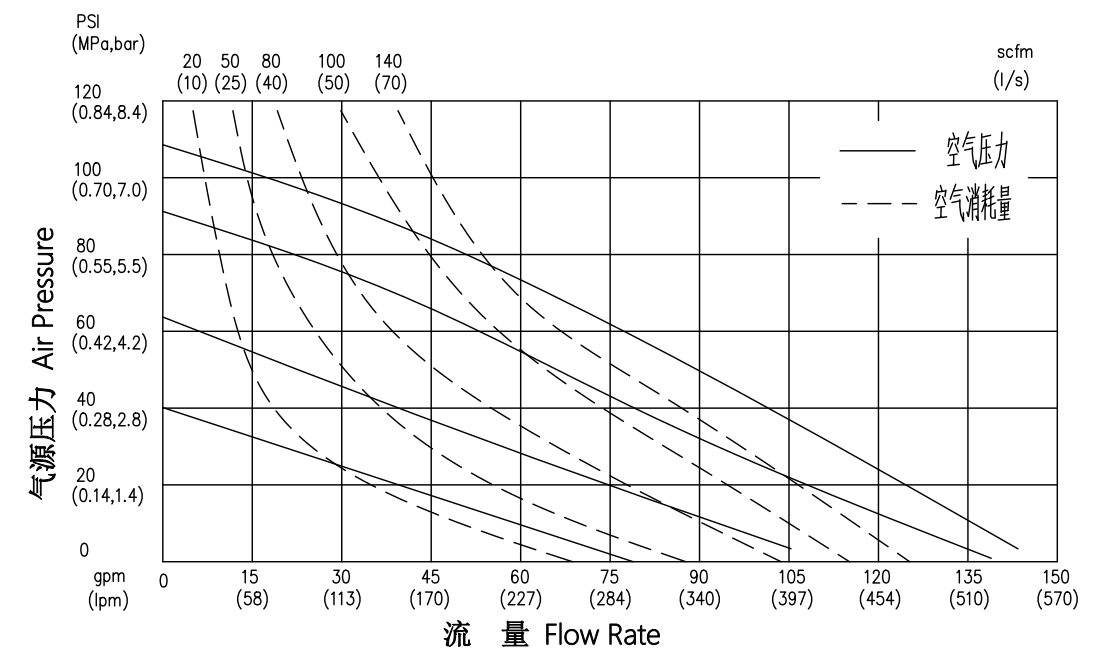

四、性能曲线图(以50口径为例)

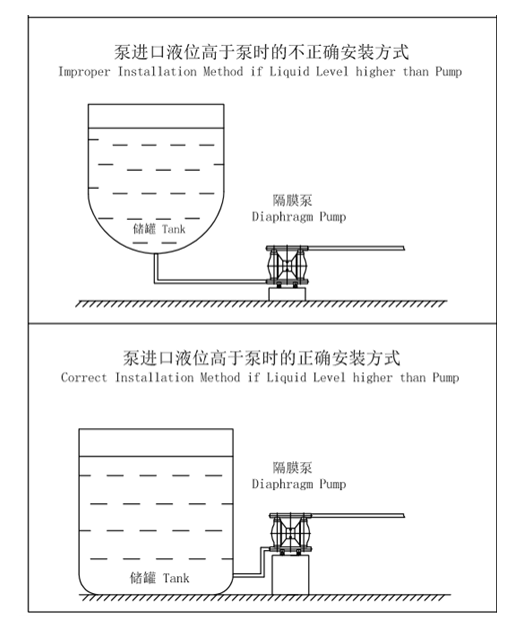

五、安装方式

隔膜泵开箱后,在首次使用前,应检查表面的紧固件,重新调整它们的紧固扭矩。流体盖左右螺钉的扭矩应首先校正,然后是上下盖上下螺钉。这样能确保不受紧固的流体盖的干扰。第一天操作后,应再次检查紧固件,并校准扭矩。尽管紧固件扭矩的校验周期可随隔膜泵的利用率而变,作为常规要求,每隔两月就需对紧固零件的扭矩进行校验。

新泵接上气源后就可空打,气源供气要缓慢由小到大,空打的时间不要太长、气压不能太大,防止损害阀球。

将泵安装在平整台面上,底脚固定,接上进出口管道、气源(首先,气源要干净,建议在泵的进气口前安装调压过滤器控制和过滤气源;其次,进料口管道一定要密封完好,否则有空气进入而吸不进料)即可。


目前该产品已经进驻优料库,如需了解更多详情,请点击:如迪RD带外漏报警、关停装置的气动隔膜泵
