凌玮科技：从四项国标看球形二氧化硅的标准升级

慧正资讯，从2018年到2026年，四项关于球形二氧化硅微粉的国家标准相继发布。把它们放在一起看，标准的适用范围在变、检测方法在完善、性能要求在提高——球形硅微粉正在从通用工业填料走向电子材料核心品类。

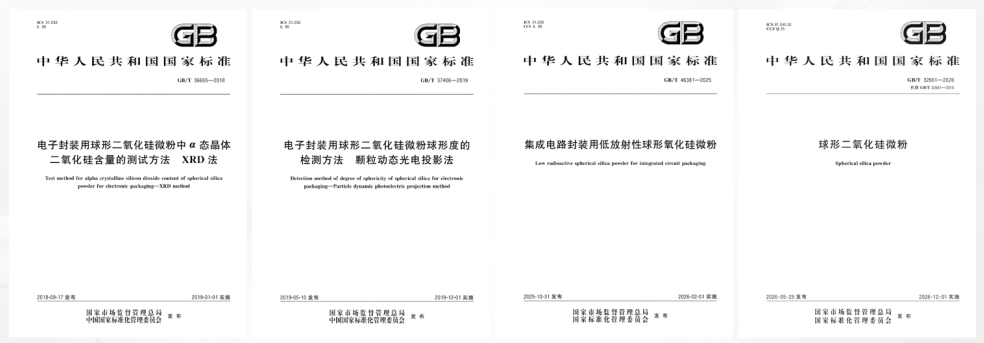

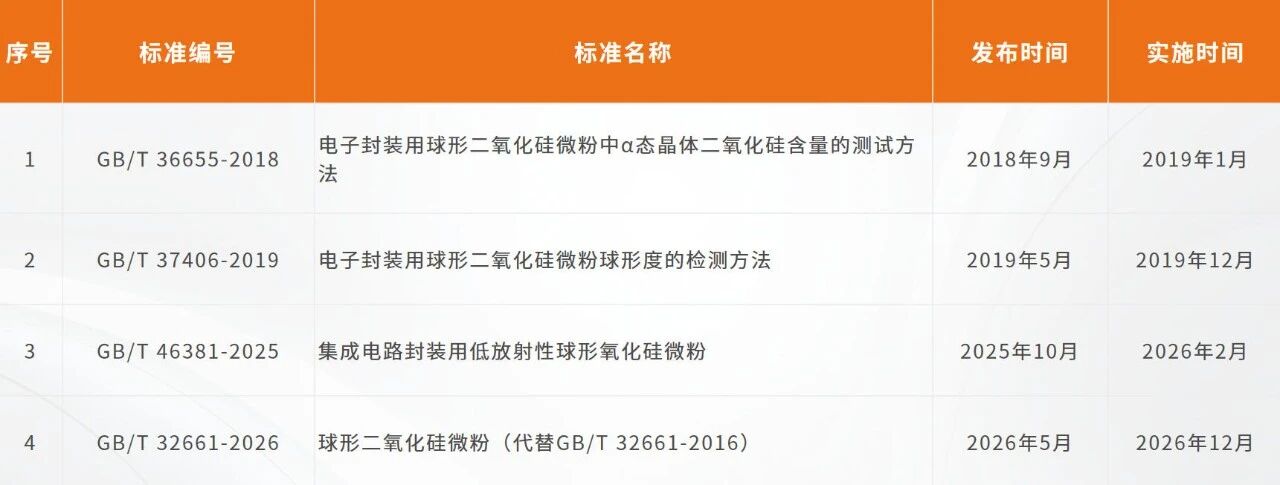

根据公开信息，与球形二氧化硅微粉直接相关的国家标准共有四项：

Low？α入标：

电子封装的刚性门槛

四项标准中，最具标志性意义的是GB/T 46381？2025《集成电路封装用低放射性球形氧化硅微粉》。

它的核心内容是对球形氧化硅微粉的放射性水平（主要是铀U和钍Th含量，对应α射线辐射强度）进行分级和规范。

为什么Low？α如此重要？

α粒子穿透力极弱，一张纸就能挡住。但一旦进入芯片内部，其电离能力会导致存储单元发生“软错误”——数据比特位随机翻转。在普通消费电子中，这种错误可能被容忍；但在AI服务器、数据中心存储中，一次软错误可能导致系统崩溃。

随着HBM（高带宽存储器）采用垂直堆叠架构，存储密度极高，对α射线的容忍度极低。HBM堆叠结构对封装材料的纯度、粒径、α射线含量提出了远超通用填料的要求。

Low？α入标意味着什么？

标准升级对行业最直接的影响，是提高了准入门槛。

化学法：

Low？α、TOP CUT低、纳米粒度优势

火焰熔融法、VMC爆燃法在常规球硅产品上已经做得很成熟。在先进封装领域，就需要用到亚微米级、纳米级的超细粒子，因为芯片封装本身的封装层就是很小尺度的一层，对应封装层中分散的粒子也要更小，这一块算是化学法壁垒比较高的领域。

Low？α。化学法以化学合成的有机硅源为原料，铀、钍可在原料端控制至极低水平，可适配Low？α需求。

TOP CUT低与分散性。化学法粒径分布窄，大颗粒（TOP CUT低）控制严格，在先进封装等应用中，低TOP CUT和高分散性直接影响产品良率。

标准升级后的产业逻辑

四项标准体系传递出：球形硅微粉正在从一个“什么行业都能用一点”的通用填料，升级为有独立标准体系、有明确性能分级、有专项检测方法的电子材料核心品类。

在应用需求的驱动下，HBM、先进封装、AI服务器等高端应用快速增长，对球硅的纯度、粒径、α射线含量提出了远超通用填料的要求。当这些要求被国标明确下来，行业就有了统一的评价尺度——不同技术路线的产品有了可比较的基准。

关于凌玮科技

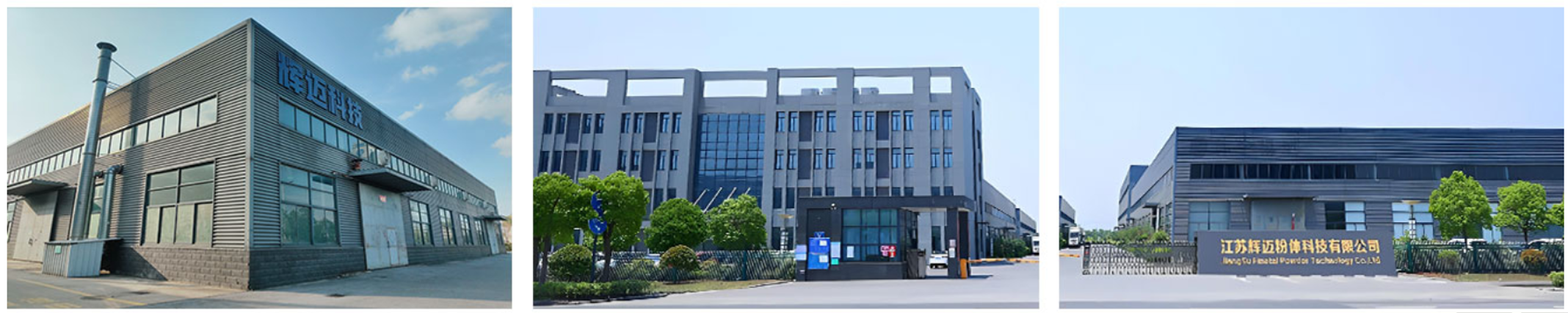

凌玮科技（股票代码：301373）专注纳米新材料研发与产业化20余年，是国内消光用二氧化硅领域龙头企业。2026年1月，凌玮科技完成对江苏辉迈70%的股权收购，正式切入化学法球形硅微粉赛道，成为国内具备化学合成法球形二氧化硅产业化能力的上市公司之一。

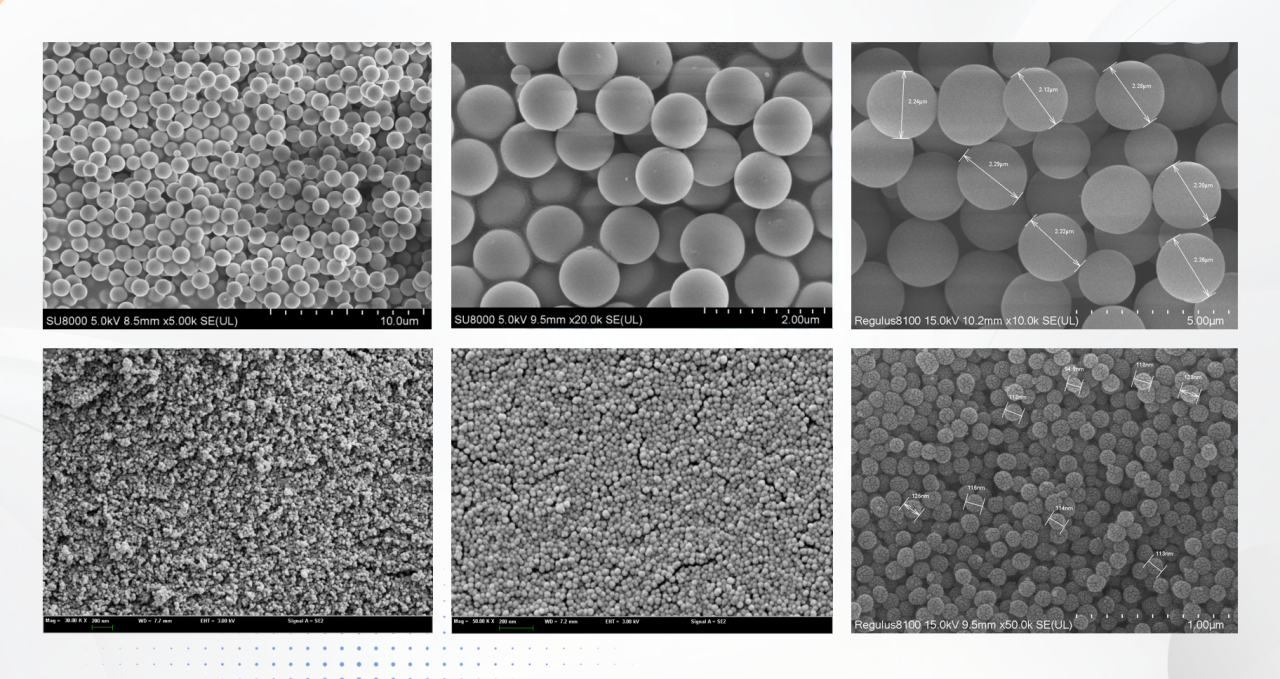

FINETAL® 是凌玮科技基于自主溶胶？凝胶法（化学法）工艺研发的球形二氧化硅产品系列。

- 高纯度（SiO？＞99.9%），金属元素含量极低

- 高球形率（＞95%）、球体表面光滑致密、实心无孔

- 粒径覆盖纳米、亚微米至微米级，粒度均匀且分布窄

- 非晶态结构，α射线元素含量低于PPB级

可应用于电子电路基板、电子封装、电子胶粘结剂、塑料粒子、薄膜纤维、抛光、特种陶瓷及涂料油墨等多个领域。
