东方雨虹建筑修缮医院丨地铁车站常见渗漏问题修缮治理实例

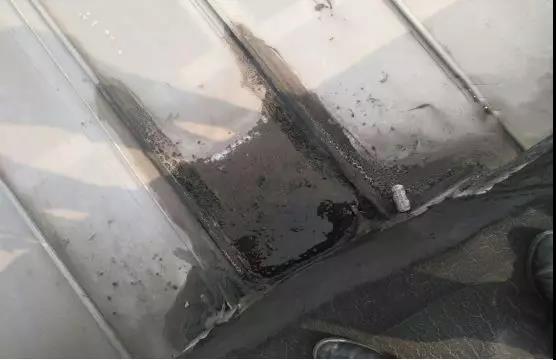

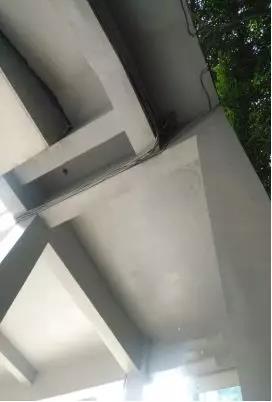

屋面斜屋面与混凝土梁阴角积水渗漏

4个墩柱四周渗漏

室外楼梯平台渗漏

变电所屋面与女儿墙阴角渗漏（屋面为种植屋面）

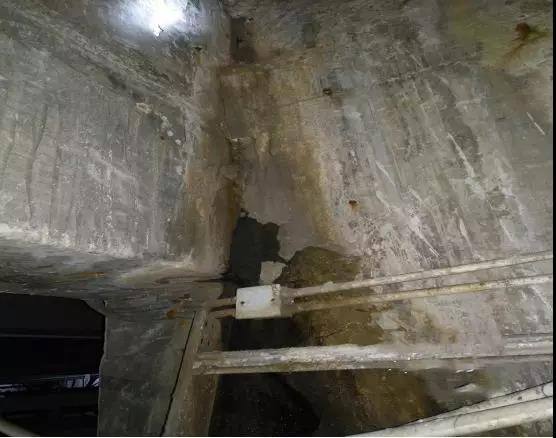

变电所地下室侧墙渗漏

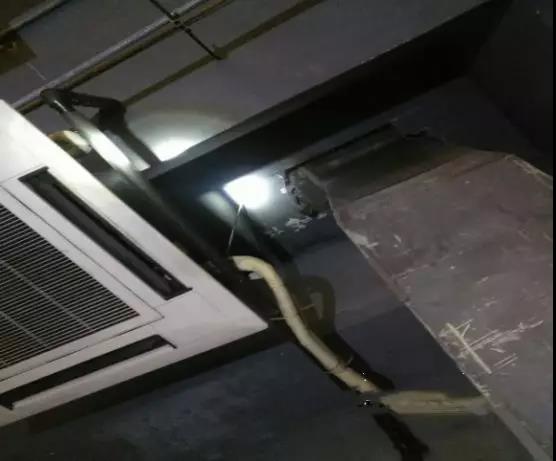

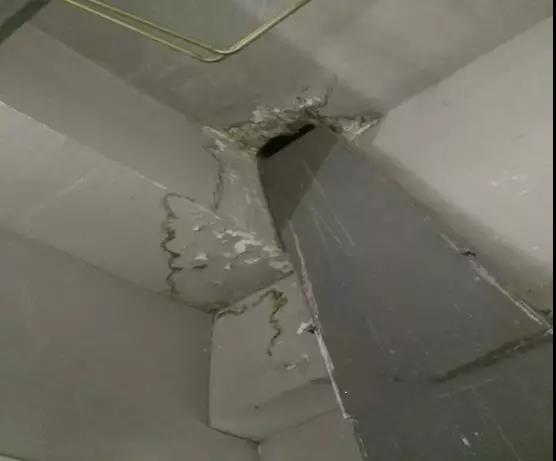

轨道运行区底部渗漏1

轨道运行区底部渗漏2

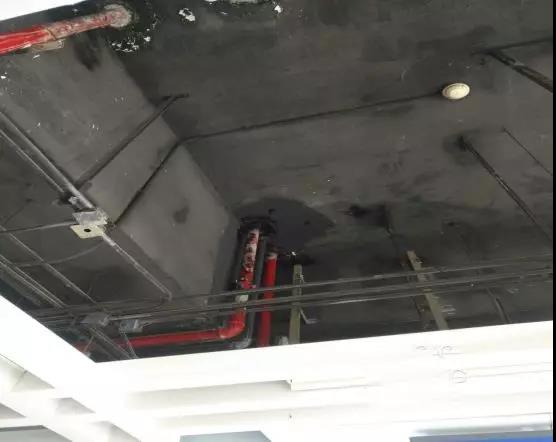

轨道运行区底部渗漏3（对应上部是轨道运行区）

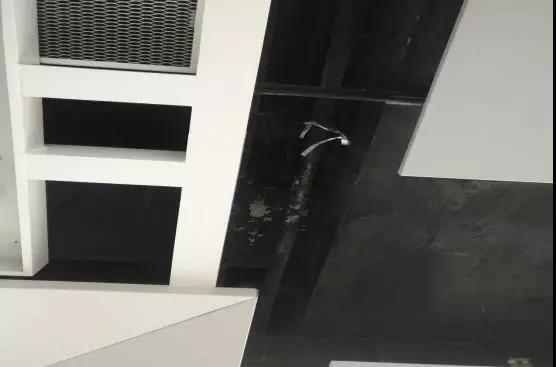

轨道运行区底部渗漏4（对应上部是轨道运行区）

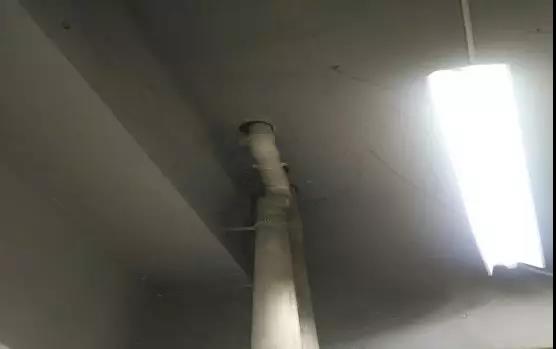

运行区底部管道四周渗漏

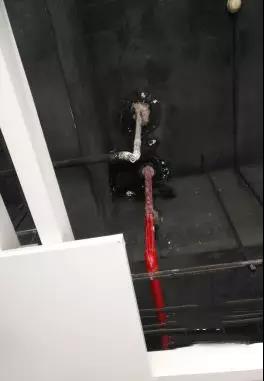

卫生间渗漏（图片为卫生间下部，对应的上面是卫生间）

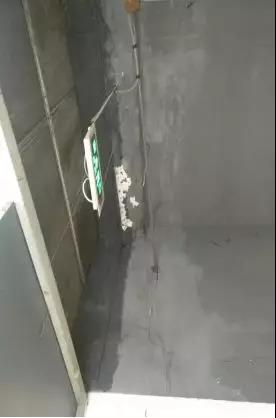

拖布间渗漏

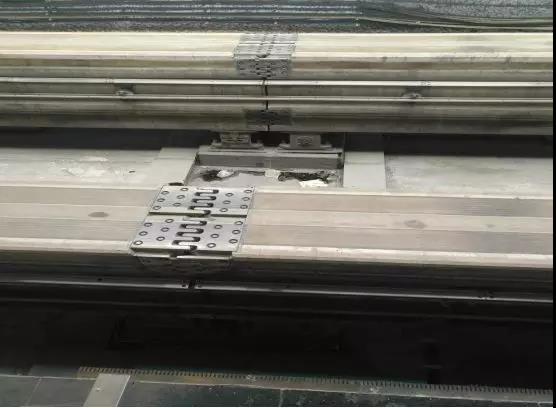

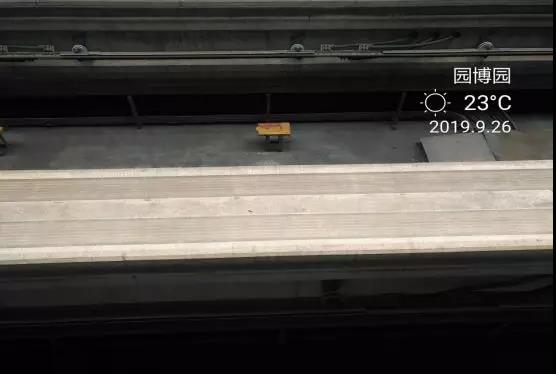

第一，在下雨时轻轨车在运行的过程中将雨水带入运行区；第二，由于轻轨运行区两侧不是封闭的，下雨时会潲雨，雨水进入运行区内，运行区底部是混凝土直接外露，这样雨水从管道、线槽等薄弱环节渗入下面的房间内，产生渗漏。

清除阴角的积水， 铲除斜屋面与梁阴角起斜屋面1米范围老化密封胶，铲除梁立墙1米高老化开裂防水卷材，将基清理干净，保持基层平整、干燥，斜屋面与梁阴角接缝处嵌填密封胶，阴角两侧粘贴聚酯布丁基胶带，在处理好的斜屋面和梁立墙涂刷非固化橡胶沥青防水涂料，边涂刷非固化橡胶沥青防水涂料边铺贴SBS改性沥青页岩面防水卷材（SBS PY Ⅱ M3），搭接边采用热熔，防水涂料和防水卷材上翻至梁顶面收口，平面防水卷材收口部位压条固定，密封膏密封。淋水试验合格后结束维修。

 清除墩柱四周积水，将墩柱四周1米范围清理干净，保持基层平整干燥，在处理好的基层上涂刷非固化橡胶沥青防水涂料，边涂刷非固化橡胶沥青防水涂料边铺贴SBS改性沥青页岩面防水卷材（SBS PY Ⅱ M3），搭接边采用热熔，防水涂料和防水卷材上翻至墩柱顶面收口，压条固定，密封膏密封。淋水试验合格后结束维修。

拆除平台表面大理石，拆除两侧立墙大理石，清除底部水泥砂浆至结构层，将基层清理干净，阴阳角两侧涂刷PMC-421防水灰浆中间贴聚酯布加强，在处理好的基层上涂刷PMC-421防水灰浆，待防水灰浆干燥后，涂刷JS防水涂料，淋水试验合格后，恢复平面和立面大理石。

屋面原有构造做法从下至上：自防水钢筋混凝土梁或板---20mm厚1:2.5水泥砂浆找平层---2mm厚911单组分聚氨酯防水涂料---3mm厚APP改性沥青聚酯胎卷材一道---20mm厚1:2.5水泥砂浆保护层---1:3水泥砂浆找坡层，最薄处20mm，坡度1%,坡向排水沟---50mm厚C20细石混凝土，内配Φ6@200双向冷轧带肋钢筋，设纵横间距≤6000mm分隔缝，缝宽10mm，缝内填建筑密封膏---80mm厚20-40mm级配碎石滤水层---聚酯无纺布（200g/㎡）,四周上翻高度同种植土高度，端部通长同粘接剂50mm宽---回填土。

拆除屋面与女儿墙阴角起1米范围屋面原有构造层次至结构板，拆除女儿墙立面石材，将基层清理干净，预留原防水层搭接，拆除区域和非拆除区域接缝处用堵漏宝进行封堵。阴阳角两侧涂刷非固化橡胶沥青防水涂料中间贴聚酯布加强，在处理好的基层上边涂刷非固化橡胶沥青防水涂料边铺贴SBS改性沥青页岩面防水卷材（SBS PY Ⅱ M3），搭接边采用热熔，与原有防水层搭接,防水涂料和防水卷材上翻至女儿墙立面顶部收口，压条固定，密封膏密封，蓄水试验合格后，恢复屋面原有构造层次。

1、注浆方式

采用在室内营造作业探孔（注浆孔），将加固3#注浆材料采用有压灌注式作业方式注入混凝土结构的深层、使之渗入混凝土结构的迎水面一侧修复混凝土结构的缺陷。

2、灌注布点

实际工程中的作业探孔布点采用以渗漏最为严重的区域（渗漏面）中心为展开初始点、梅花形布点扩展，具体孔距需由现场工程技术人员经试验性试灌后确定，并可根据实际工程效果进行调整。

3、作业探孔营造

作业探孔钻孔深度应靠近混凝土围护结构迎水面一侧，一般为背水面一侧向外至混凝土围护结构厚度的3/4或4/5处。

4、灌注控制

注浆的控制由注浆机出口压力、注浆流量、浆料注入总量综合控制。以注浆机出口压力、单位时间内的注入量推估注浆头口环境压力及浆料扩散范围。

5、修复效果判定

采用深层注浆技术进行维修施工后，原有混凝土维护结构表面湿迹消失过程需要一定的时间间隔，该时段长度取决于地下室内的水汽蒸发、散发至室外的速度，根据混凝土质量的好与坏、室内通风情况而变，加强室内外通风循环是必要的措施，一般情况下湿迹消失过程大约在2至7天内，当室内湿迹完全消失即表明修复获得成功。

6、抗渗1#混凝土围护结构内表面被动防水涂层施工工艺

侧墙部位：铲除渗漏维修区域侧墙表面饰面层、抹灰层至混凝土结构表面，用錾子技术将混凝土表面进行凿毛处理至新鲜、坚实混凝土，用干净的自来水对剔凿后的表面进行湿润。

抗渗1#材料准备：当基层在湿饱和状态且无明水时，将搅拌均匀的抗渗1#浆料在处理好的混凝土基层表面涂刷。抗渗1#涂刷时间间隔12小时，应交叉方向来回涂刷，适当洒水养护即可。

7、引排措施

在渗漏侧墙与底板阴角凿沟槽引至集水坑，开挖集水坑，集水坑底部浇筑C15细石混凝土垫层，集水坑四周砌筑水泥砂浆做找平层，待水泥砂浆干燥后，集水坑四周及底板边涂刷非固化橡胶沥青防水涂料边滚铺SBS改性沥青防水卷材（SBS PY Ⅱ PE3），防水涂料及防水卷材上翻至砖墙顶面收口，压条固定，密封膏密封。积水坑四周及底板现浇混凝土，内配Φ14@150钢筋，混凝土达到强度后，集水坑底板及侧墙混凝土表面涂刷PMC-421防水灰浆中间贴聚酯布。积水坑内放入扬程30米的潜水泵。

将渗漏区域对应的轨道运行区向外扩1米范围，将基层清理干净，保持基层平整干燥，水落口、线槽四周凿槽，槽内嵌填密封胶，在处理好的基层上涂刷非固化橡胶沥青防水涂料，边涂刷非固化橡胶沥青防水涂料边铺贴SBS改性沥青页岩面防水卷材（SBS PY Ⅱ M3），搭接边采用热熔，防水涂料和防水卷材上翻墙体收口，压条固定，密封膏密封。淋水试验合格后结束维修。

拆除卫生间及拖布间内地面瓷砖及蹲便器，拆除卫生间内木隔断，拆除拖布池，清除底板水泥砂浆至结构层，将基层清理干净，管道四周凿槽槽内嵌填密封胶，阴阳角两侧涂刷PMC-421防水灰浆中间贴聚酯布加强，在处理好的基层上整体涂刷PMC-421防水灰浆。待防水灰浆干燥后，整体涂刷JS防水涂料，蓄水试验合格后，恢复地面瓷砖，恢复蹲便池及木隔断，恢复拖布池。
