东方雨虹TPO在北京新机场航站楼及指廊天沟的应用

来源:慧正资讯 2020-02-18 15:11

慧正资讯:北京新机场中央穹顶及指廊中线采用了玻璃天窗透光系统,天窗间的天沟采用外露的白色TPO高分子卷材作为防水系统直接承担所有的防水作用。

东方雨虹TPO团队从设计初期就积极参与技术、施工配合及支持,承担了中央穹顶及大部分指廊的TPO防水卷材及施工,和总包方一起攻克了种种难关,最终圆满完工。

1.主航站楼中央穹顶天沟设计及防水分析

航站楼最高点中央穹顶高约48.2米,共约八千块玻璃;玻璃天窗之间用白色天沟相连接(图1)。


(图1)中央穹顶及指廊玻璃幕墙间的天沟

玻璃窗之间的天沟布置纵横交错,截面宽度不一,最宽处达三米多,天沟交叉点宽达四米,宽度远超普通的屋面天沟(图2)。加上截面渐变、坡度变化、与单板交接等因素,其施工难度极其罕见。


(图2)中央穹顶天沟交叉点

1.1 天沟基层分析及构造

中央穹顶面积大、结构造型多变,天沟板受力复杂,采用2.0mm厚PMT-3030增强型TPO防水卷材铺设于2mm厚的拼接镀钢板之上作为柔性防水层。   卷材在天沟底采用无穿孔机械固定工法以保障防水体系的抗风性能,侧壁用胶粘辅助固定卷材以增加天沟整体平整度和美观性。(图3)。

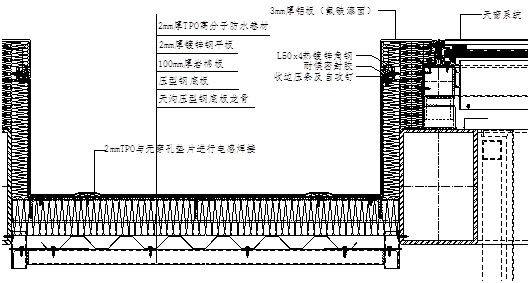

(图3)天沟构造

1.2 TPO高分子防水卷材优势分析

TPO高分子防水卷材具有热塑性,且拉伸强度高、伸长率大,可以很好地适应结构变形和细部节点处理;其优异的防紫外线、耐高温性能,能够经受住金属板上夏季长期持续高温环境的考验;可外露使用,无须保护层和垫层;卷材耐化学性腐蚀性优,可阻碍藻类、霉菌等微生物生长,具有优异的耐老化性及自洁性,为天沟提供长久、洁净的“外衣”。

TPO卷材搭接边采用热风焊接,无明火施工,焊接缝剥离强度高,更安全、可靠。

2.TPO高分子防水卷材施工流程及收边节点处理

2.1 TPO高分子防水卷材施工流程

前期准备→基层处理→固定无穿孔垫片→铺贴TPO防水卷材并把天沟侧边部分卷材进行满粘固定→收边压条进行收边固定→无穿孔焊接天沟底部TPO防水卷材(图4)。


放线


固定无穿孔垫片、清理基层


天沟侧壁刷胶


铺设并焊接TPO卷材

(图4)TPO现场施工流程

2.2 TPO卷材收边处理

本项目的天沟位于天窗之间,和传统屋面天沟收口于屋面或者墙面不同,TPO卷材要和天窗的铝单板相交接,即收边到天沟侧边天沟板水平段上,用专用压条固定后,再安装铝单板,最后打耐候密封胶。如图5:


 天窗收口及阳角处理


天窗完成效果

(图5)天窗收边

2.3 完工效果

经过紧张而严格的深化设计、现场标准化施工,东方雨虹TPO项目部凭借丰富的施工经验,克服了项目施工难度大、工期紧,幕墙交叉作业面施工配合复杂等挑战,保障了项目顺利进行,通过了总包方及业主多方检验。项目局部完工效果见图6:

寰俊鍥剧墖_20200218150210.jpg 寰俊鍥剧墖_20200218150212.png

(图6)天沟TPO防水局部完工图

3.结语

TPO防水卷材以其优异的屋面变形适应性、耐腐蚀及环保性、优良的耐久性和可焊性受到设计师及业内人士的青睐,其卓越的耐高低温性能,使之完美地和金属屋面系统相结合,成为行业新宠。

东方雨虹也将继续运用技术力量、标准化施工、贴心的售后,为客户提供全方位的服务。
