SILRES^® BS 290 是无溶剂的硅烷/硅氧烷基有机硅浓缩液，可用有机溶剂稀释。

有机溶剂稀释的 SILRES^® BS 290 溶液作为优质的通用憎水剂，可用作矿物基材和高碱性基材的浸渍剂和底漆。

特性

- 良好的渗透深度

- 高耐碱性

- 干后不粘手

- 即使在潮湿的基材上也有效

- 迅速产生憎水效果

SILRES^® BS 290 在涂敷后，可与大气中的水汽或基材孔隙中的水分反应，从而生成活性组分并释放出乙醇。活性组分大大降低了基材对水的吸收性。由于孔隙和毛细孔都不会被堵塞。因此基材保持高度的水蒸气透过率。

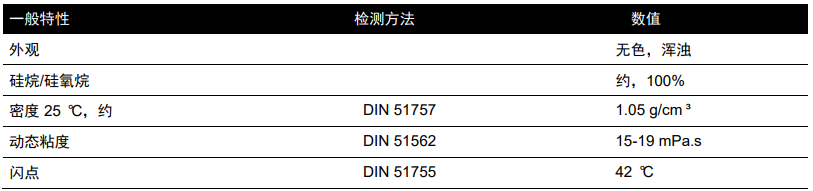

产品参数

这些数据仅用作指南，而不应用作技术规范。

应用

SILRES^® BS 290 适合于为吸收性的、多孔的无机建筑材料提供憎水性，例如：

- 砌砖

- 各类混凝土

- 加气混凝土

- 灰砂砖

- 水泥纤维板

- 矿物砂浆

- 矿物基的天然石料和人造石料

- 无机涂料

SILRES^® BS 290 也适合用作外墙涂料的底漆。

SILRES^® BS 290 不适合用作打底石膏的防水剂。

操作工艺

SILRES^® BS 290 稀释后即可使用，常压流涂是首选的的涂布工艺。“湿碰湿”涂布几遍，直至基材吸收饱和。通常对大部分基材至少涂布两次才能满足要求。

两次涂敷之间不要停顿很长时间。当基材吸收完上一次的涂层并不再光亮时，涂敷下一次（湿碰湿工艺），基材上不能有湿斑，即外表是干的。SILRES^® BS 290 的用量与基材的吸收性有关。对一种基材，浸渍剂所需的量和浸渍的有效性应通过现场在待处理材料的小面积试验来确定。

稀释

最适合稀释 SILRES^® BS 290 的溶剂有脂肪烃（例如石油溶剂 130/175）、芳香烃（石脑油溶剂如 Shellsol A）或低气味异链烷烃（例如 Isopar H）。所用溶剂的沸点范围应在 140-190°C，挥发值应在 30-90。

如果使用上述烃类溶剂，SILRES^® BS 290 应以质量比为 1：11 至 1：15 进行稀释。也可以采用如乙醇或异丙醇的无水醇类溶剂，而且当浸渍剂不可避免地与溶剂敏感材料（例如发泡聚苯乙烯，沥青等）接触时，需要选用此类溶剂作为稀释液。醇类溶剂必须是完全无水的。如果使用醇作溶剂，推荐的稀释比例为 1：12。浸渍稍有湿气的基材，SILRES^® BS 290 用烃类溶剂稀释比用醇类溶剂稀释效果更好。

往 SILRES^® BS 290 中加入稀释剂时要搅拌均匀。由于SILRES^® BS 290 易与水气反应，因此要避免长时间与空气接触。容器必须密封。

涂敷 SILRES^® BS 290 前，要确保适当地遮盖窗户和其它非吸收性的表面，因为该材料固化非常迅速，使得几小时后，虽然不是不可能，但也十分难以把它们除去。若有飞溅应立即擦去窗格玻璃上的污迹，必要时可使用溶剂去除。

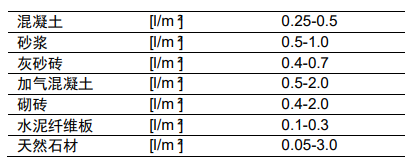

下列所列数据仅用作指南：

贮存

每一批产品的标签上标明了产品的“最佳使用日期”。

如果材料存放超过产品标签上“最佳使用日期”，并不意味着该产品失效。在这种情况下，使用前请先对产品进行质量检测。

目前以上产品已经进驻优料库，如需了解更多产品信息请点击：瓦克建筑防水剂SILRES^® BS 290
