失光、起泡、附着力失效？凌玮科技耐碱性二氧化硅消光粉来了！

来源：慧正资讯 2025-08-25 10:13

慧正资讯，常规的消光粉为什么不耐碱？

二氧化硅消光粉失效机理：

SiO₂ + 2 NaOH → Na₂SiO₃ + H₂O

高pH值环境导致硅氧键断裂，消光粉结构崩塌

涂膜体系漆膜界面失效过程：

树脂→SiO？界面受到碱侵蚀→涂层起泡剥落→附着力失效

四组对比实验说清

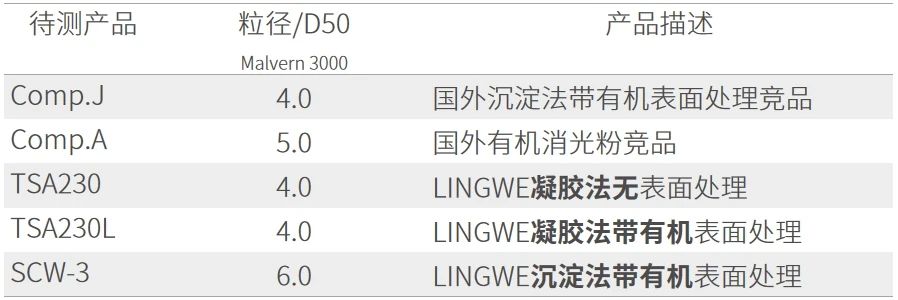

凌玮科技将通过不同产品结构消光粉耐碱性能的对比，为您筛选出耐碱性消光粉，核心在于明确应用环境、核查化学稳定性、验证表面处理工艺三步走。我们将测试5款市场上具有代表性的产品，通过四组实验说清：

实验1

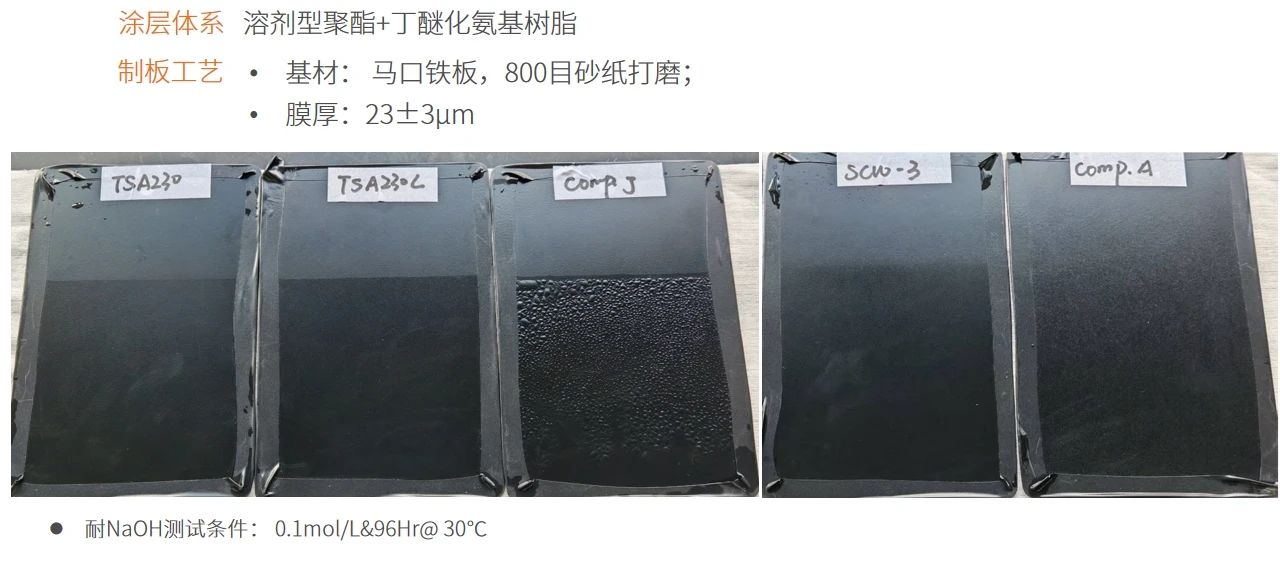

通过低浓度浸泡对比：0.1mol/L NaOH，96 h，30℃

✅ 竞品A：耐碱性能最优异，无变色无起泡

✅ 竞品J：肉眼可见密集起泡

✅ SCW-3：有轻微变色，无起泡

✅ TSA230/230L：有明显变色，无起泡

实验2

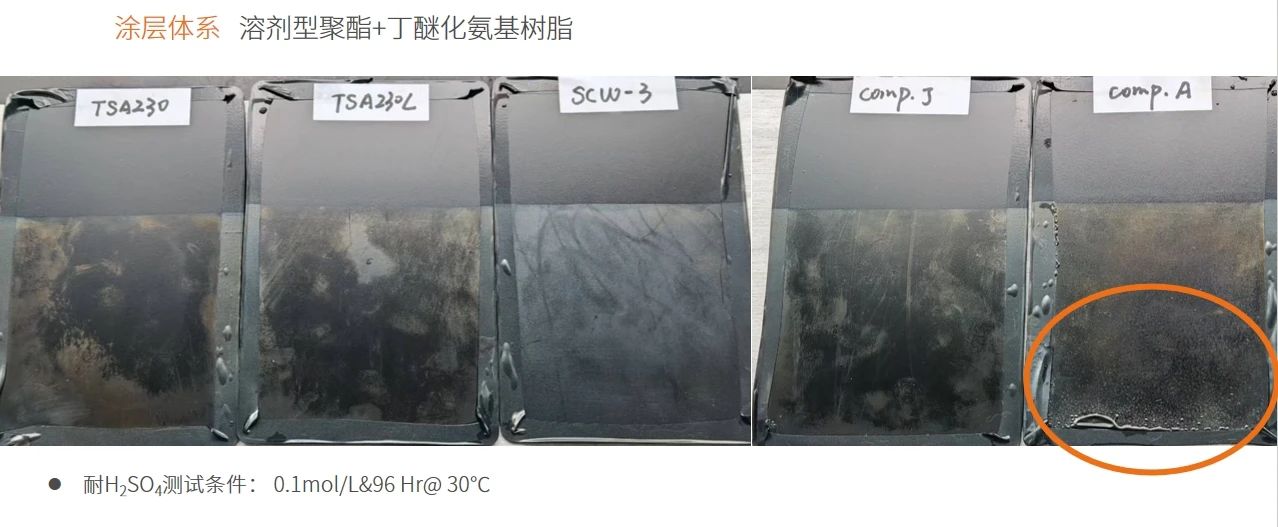

通过耐酸对比：0.1mol/L H？SO？，96h，30 ℃

✅ 竞品A：漆膜有轻微起泡（No8，F）

✅ SCW-3：耐酸性较强

实验3

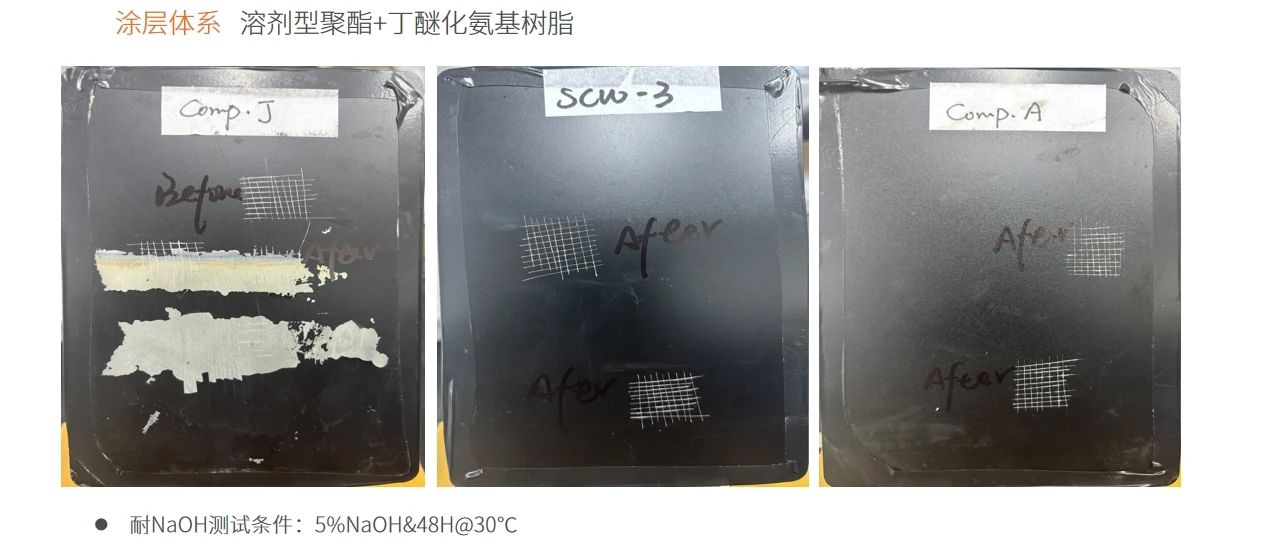

通过高浓度浸泡对比：5%NaOH，48h，30℃

✅ 竞品J：附着力基本失效，漆膜完全脱落

✅ 竞品A：附着力最优异

✅ SCW-3：相比有机消光粉附着力略差，耐酸及耐碱综合性能优异，比常规消光粉已得到明显改善

实验4

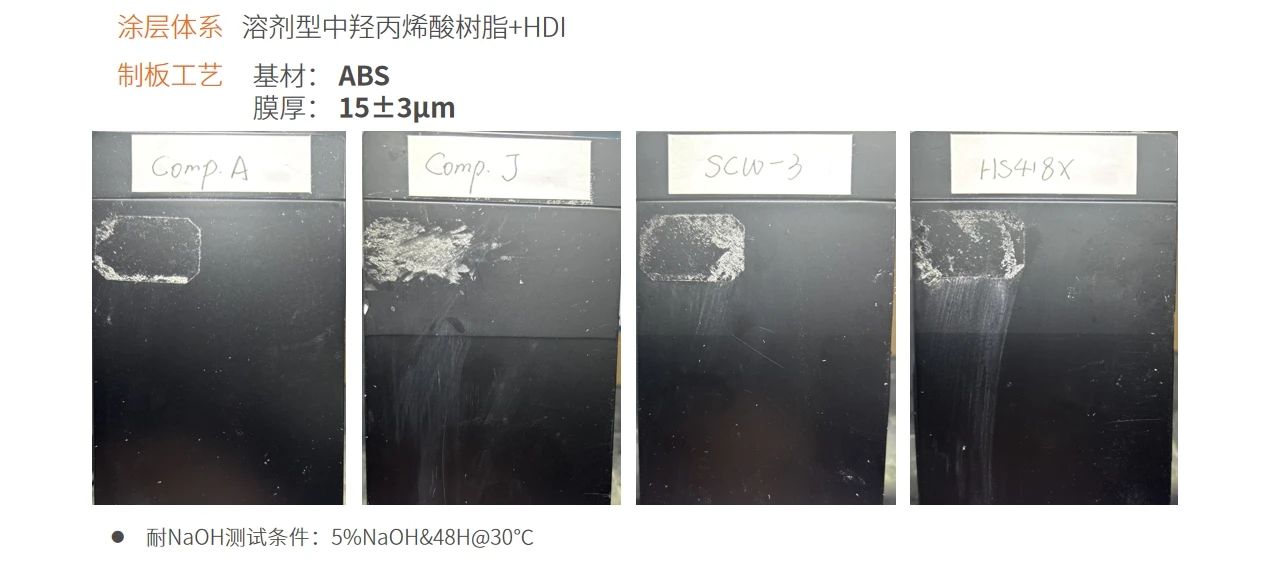

通过中羟PU体系在ABS基材上耐碱性对比：5%NaOH，48h，30℃，ABS

✅ 竞品A：漆膜表面几乎无变化，无气泡，浸泡部分无明显变色

✅ SCW-3：漆膜无气泡，浸泡部分有轻微变色

✅ 竞品J：漆膜无气泡，浸泡部分有明显变色

为什么HOMSIL®SCW-3能抗住？

✅ 带特殊表面处理的沉淀法消光粉

✅ 粒径 6.0-6.5μm | 吸油值 120-180g/100g

✅ 优势：高耐碱性，低吸油量，表面张力低，耐水性强

✅ 适用：一般工业漆/塑胶涂料/卷钢涂料

常见问题快问快答

Q：常规消光粉耐水差的根因？

A：二氧化硅表面有大量亲水硅羟基（Si–OH）。

Q：SCW-3 耐水性怎么样？

A：明显优于常规未做表面处理的消光粉，可直接作为疏水型的消光粉使用。

Q：SCW-3 的耐碱性是否由表面后处理决定？

A：其耐碱性源于“前端反应到粉碎”一体化工艺，选定最优节点实施特殊包覆，将硅羟基有效屏蔽。

Q：卷钢涂料为何点名 SCW-3？

A：高耐碱＋耐水＋高消光效率，已获多家头部企业验证。

坚定信心逆势突破 | 百利科技2025半年度复盘会顺利召开

不止做涂料！三棵树悄然注册“好房”新商标

1486亿元！荣盛石化公布上半年业绩

凌玮科技：粒径越小的消光粉，透明性越好？高透明性二氧化硅消光粉揭秘

三个百亿目标背后：派勒集团用“纳米精度”雕刻大国重器的野心

培训中增技能变局中开新局林德漆第40期仿石漆培训圆满收官
