AI浪潮下,MLCC、陶瓷基板产能告急!派勒纳米研磨&精密抛光装备“双轮驱动”,直击产能瓶颈

来源:慧正资讯 2026-07-20 13:48

慧正资讯,AI 服务器产业持续爆发,算力需求驱动高端电子陶瓷迎来史诗级增长窗口。根据测算, 2025-2030年全球AI服务器MLCC需求量将从642亿颗增至3816亿颗,对应陶瓷粉体需求量CAGR达53.4%。与此同时,1.6T、3.2T高速光模块和CPO封装技术迭代,对高导热陶瓷基板的需求呈倍数增长

需求井喷之下,MLCC陶瓷粉体、陶瓷基板产能频频告急。如何实现纳米级粉体超细研磨?如何保证陶瓷基板高平整度抛光?这直接决定了MLCC和陶瓷基板的良率及性能,更关乎国内产业链能否接住这波“泼天富贵”。

派勒集团旗下派勒纳米与金岭机床携手,打通陶瓷粉体纳米研磨到陶瓷基板精密抛光环节,提供一站式装备解决方案,助您抢占AI红利!

派勒纳米研磨方案:

MLCC 纳米粉体“黄金产能机”

AI配套MLCC要求超薄介质,主流粉体粒径已从300nm升级到120nm甚至80nm,粒径越小,壁垒越高,溢价越大。同时对均匀性、分散性要求更高。

派勒深耕微纳米研磨二十余年,掌握50nm以下超细研磨核心技术。自主研发的多款纳米研磨机已在MLCC 钛酸钡粉体,氧化铝、氮化铝、氮化硅基板浆料,高纯导电浆料,光刻胶、CMP 抛光液及PLCC材料项目实现稳定运行,成功将粉体D50控制在100nm以内,达到行业前沿水平。

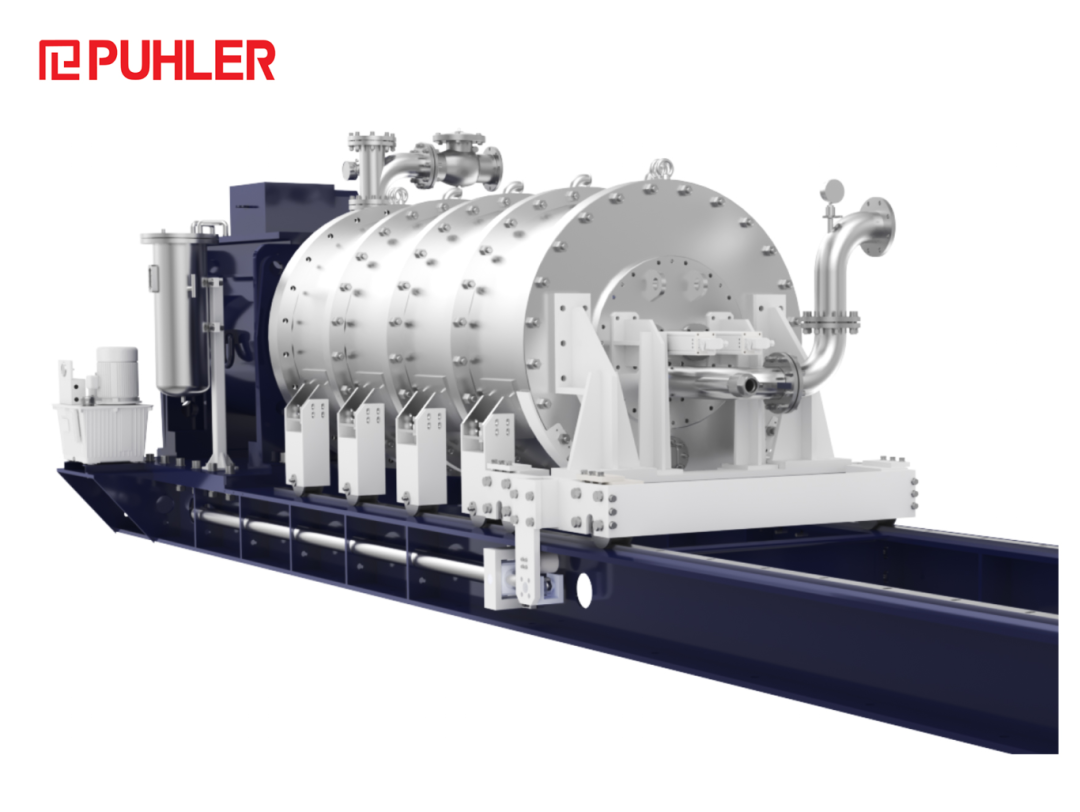

PHN棒销式纳米研磨机——众多MLCC粉体企业主力量产设备

核心工艺优势,直击MLCC粉体行业痛点:

极致粒径控制:适配超薄介质层需求支持0.05-0.3mm超细氧化锆研磨介质,稳定实现粉体D50≤80-120nm,粒径分布区间窄,有效减少纳米粉体硬团聚,满足 “芯-壳” 结构钛酸钡粉体制备工艺,支撑MLCC介质层向亚微米级别迭代。

全陶瓷腔体设计:严控杂质污染研磨腔体、转子可选氧化锆/碳化硅全陶瓷内衬,金属溶出杂质<10ppm,避免研磨过程引入铁、铬杂质,防止MLCC 出现介电常数漂移、漏电、短路不良,适配AI服务器高端MLCC严苛品质标准。

智能温控系统:保护粉体晶型结构高效夹套循环冷却,精准控制研磨腔温度,抑制钛酸钡高温相变,保障粉体原始晶型完整,稳定介电性能。

大流量连续量产:智能化整线适配创新OCS离心动态分离结构,大流量出料不堵珠、不堵塞,可24小时连续工业化生产;提供从实验室0.5L到量产1500L全系列覆盖,配套柔性智能生产线,一键解决“产能爬坡”焦虑。

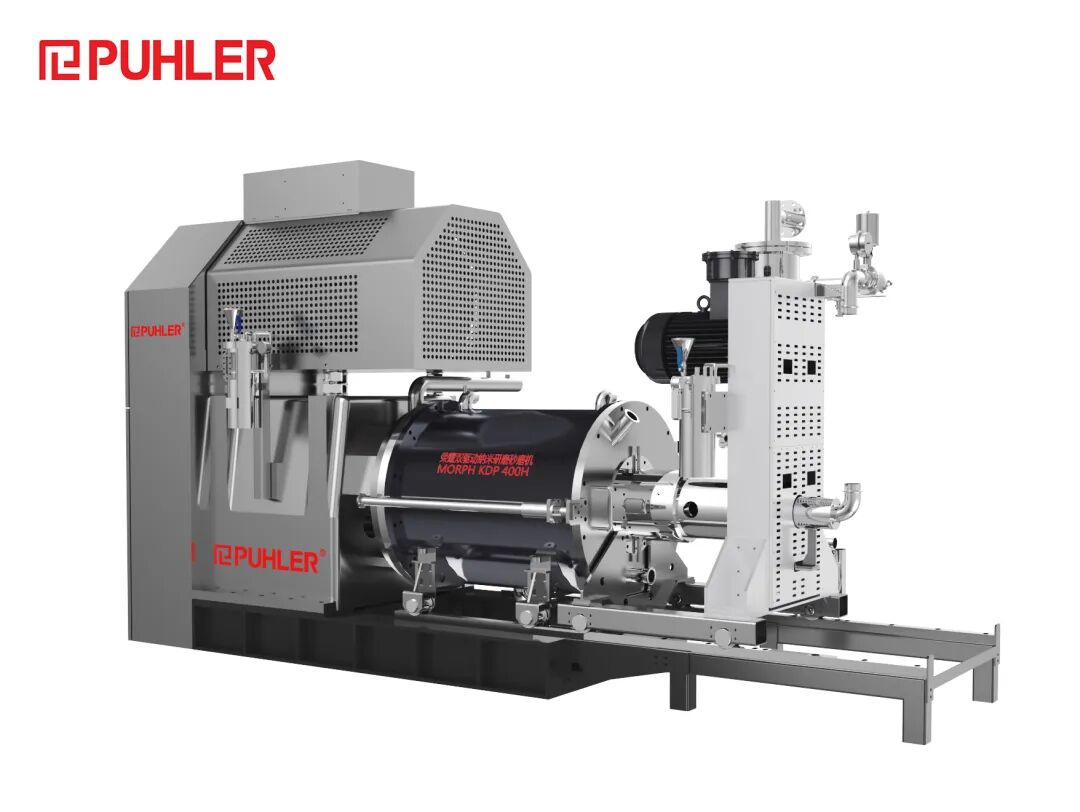

KDP® +H 荣耀·双驱动纳米研磨机

核心工艺优势:

柔性化工艺调节:简单调节参数,即可快速切换不同MLCC粉体配方工艺,无需更换设备即可覆盖介电粉体、电极浆料、复合陶瓷粉体等多元材料。

超细研磨介质适配:专利动态分离系统支持低至0.03mm超细氧化锆介质,最小研磨细度≤20nm,为MLCC介质层向更薄规格迭代预留充足技术余量。

纳米级“温和分散”设计:有效避免过研磨导致的粉体损伤,保障钛酸钡晶型完整与介电性能稳定。

无筛网分离系统&?双动力驱动:提供更强的研磨动力和更稳定的运行状态,确保高粘度或高固含量物料也能顺畅流动,彻底杜绝堵料。

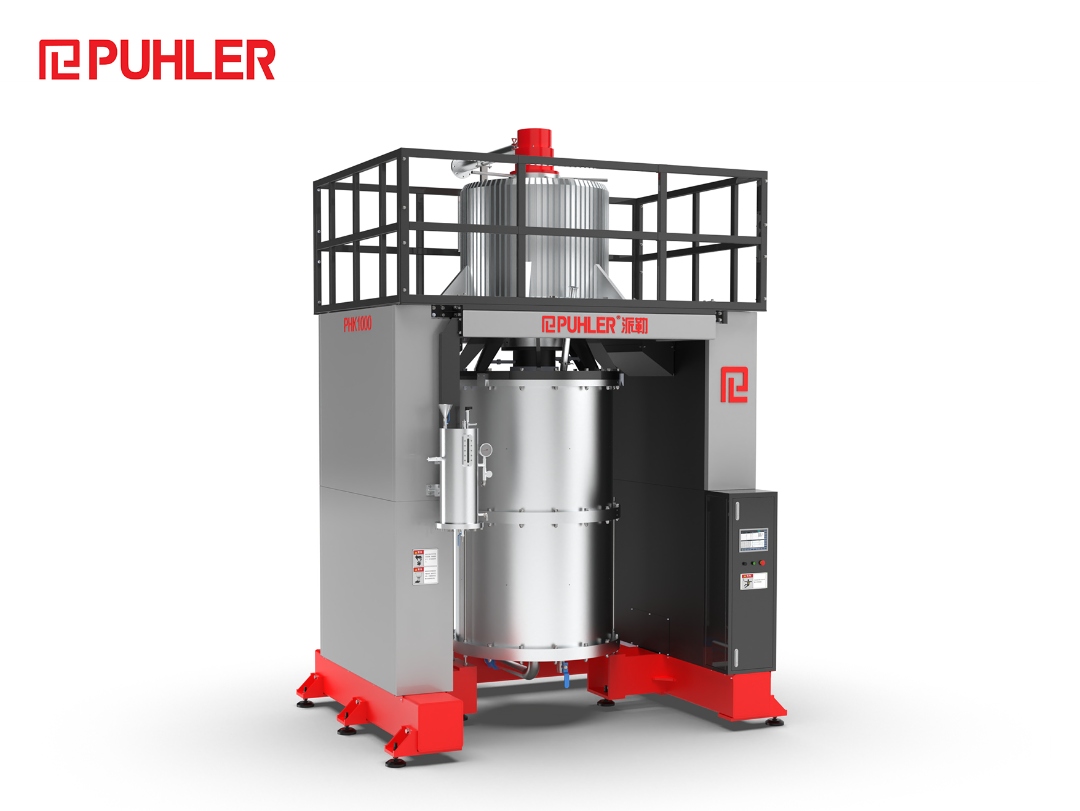

PHK立式纳米研磨机

核心工艺优势:

无堵塞系统,告别泄漏隐患:有效实现99.8%锆珠拦截率,彻底解决筛网堵塞痛点,保障产线长时间稳定运行。

纳米级精度控制:支持0.02mm超微研磨介质,通过多级流场优化+AI动态调参,出料粒径轻松实现20-100nm,出料粒径分布更窄,一致性更好。

节能温控双突破:永磁直驱电机节能30%以上;大流量螺旋流道换热系统,使研磨单元的环境温度得到更高效、更精确的控制。

金岭机床精密研磨抛光:

陶瓷基板高精度平坦化“良率收割机”

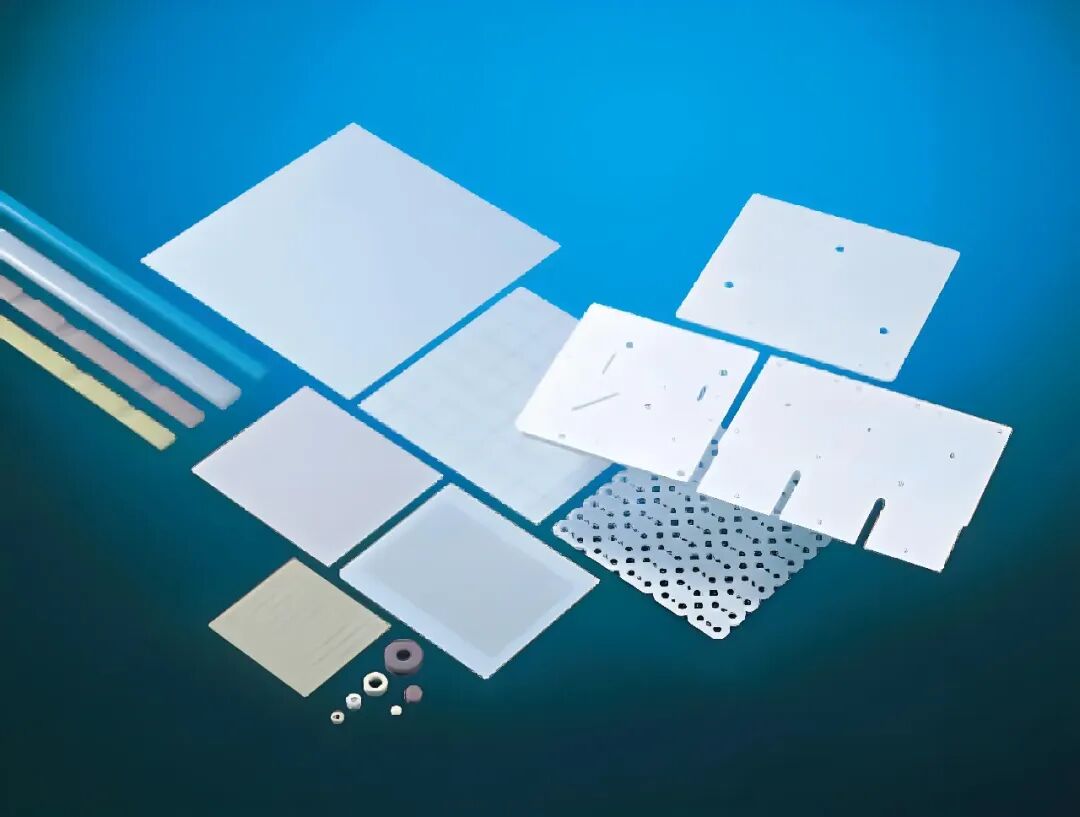

陶瓷基片硬度高、脆性大,加工中易产生微裂纹与亚表面损伤,要同时满足高精度、低粗糙度、无缺陷的超光滑要求。因此,实现陶瓷基片表面超光滑平坦化是基片衬底材料制备技术的关键。

派勒集团旗下金岭机床拥有数十年精密机床研发制造经验,针对陶瓷硬脆材料加工难点,推出CMP精密研磨抛光机、GP重型双面研磨抛光机,覆盖氧化铝、碳化硅、氮化铝、蓝宝石等硬脆陶瓷?及?硅、氮化镓、氧化镓等半导体晶圆/封装件?的减薄、平坦化与失效分析制样全工序。

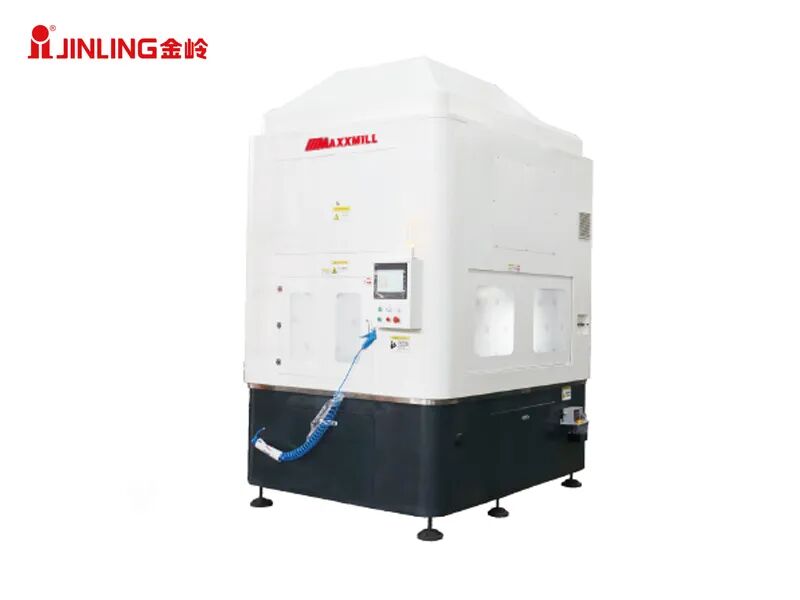

GP重型双面研磨抛光机

核心工艺优势:

上下磨盘同步驱动,工件双面一次性加工,保证基板平行度、厚度一致性;

高刚性铸件床身,充分时效去应力,长时间运行热稳定性优异,减少基板翘曲;

分段可控伺服加压,低压柔性加工,大幅降低薄型陶瓷基板崩边、碎裂风险;

数控闭环控制系统,参数可编程存储,适配多规格陶瓷基板批量量产。

适用:氧化铝、氮化铝陶瓷基板双面精磨、陶瓷生坯/烧结基板厚度校正。

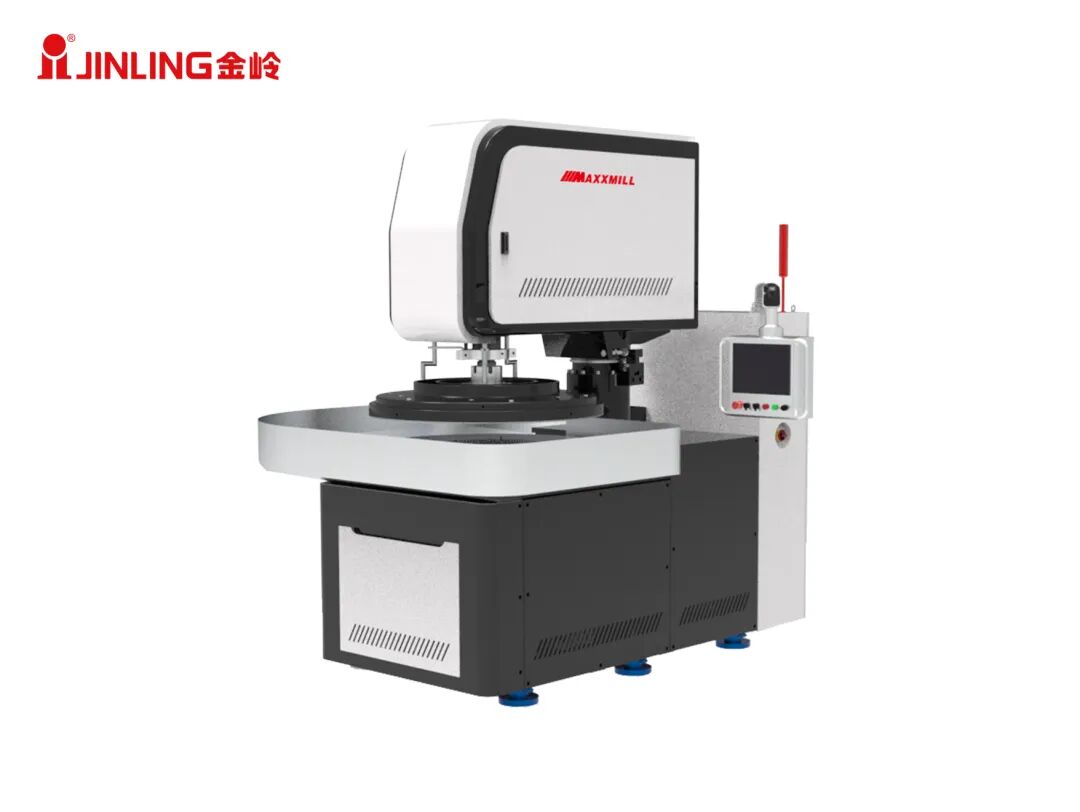

JL-CMP精密研磨抛光机

核心工艺优势:

多分区压力精准调控,实现全局平面化处理,抛光后表面粗糙度Ra可达纳米级别;

适配各类陶瓷抛光液体系,优化抛光速率与表面缺陷平衡;

模块化结构,易维护,可对接自动化上下料,满足先进封装基板洁净车间生产要求。

适用:高端氮化铝陶瓷基板、大功率器件封装基板CMP镜面抛光。

头部MLCC厂商都在用派勒方案

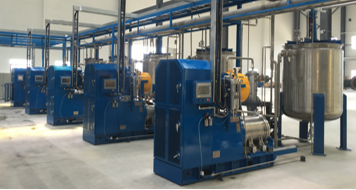

MLCC客户现场

目前派勒纳米研磨设备及研磨抛光设备已批量配套国内多家头部MLCC电子陶瓷粉体厂商,助力国产高端MLCC打破技术及产能瓶颈。

AI浪潮不等人,产能卡位战已打响!当市场在抢MLCC现货时,聪明的厂家已经在抢占高端产能。派勒一站式解决方案,助你快速实现产能升级:

✅ 一站式装备:陶瓷粉体研磨→陶瓷基板抛光加工

✅ 系统集成:提供自动化柔性产线交钥匙工程

✅ 全周期服务:上门调试、工艺优化、打样测试

✅ 国产替代:交期快、服务快、成本更低
