北新防排蓄一体化系统解决方案

慧正资讯：在新形势下，海绵城市是推动绿色建筑建设、低碳城市发展、智慧城市形成的创新表现，是新时代特色背景下现代绿色新技术与社会、环境、人文等多种因素下的有机结合。建设海绵城市已被列入国家十四五规划百个重大项目。

北新防水以“大海绵”模式为先导，积极推广“小海绵”，结合多年工程经验开发出了北新防排蓄一体化系统。在下雨时吸水、蓄水、渗水、净水，需要时将蓄存的水释放并加以利用，有效控制雨水径流，为城市解决防洪排涝问题、水质净化问题提供更优质的解决方案，逐步实现“小雨不积水、大雨不内涝、水体不黑臭、热岛有缓解”，实现人与自然、人与水的共融共生。

系统特点

北新防水防排蓄一体化系统由高分子防护排（蓄）水异型片自粘土工布加强型（封闭式）渗排水管、透气观察管、沉淀观察井、雨水收集模块及各种辅材组成。经过标准化施工，该系统有效将土壤层多余的渗透水，进行有组织地收集、排放、再利用。系统将大面积建筑顶板进行网格化分区，通过高分子防护排（蓄）水异型片自粘土工布进行收集汇水至加强型（封闭式）渗排水管内，再利用透气观察管、虹吸变径管实现导压重力排水、虹吸现象交替排水至沉淀观察井或雨水管井，沉淀过滤后的渗透水汇集到储水设施供二次利用。

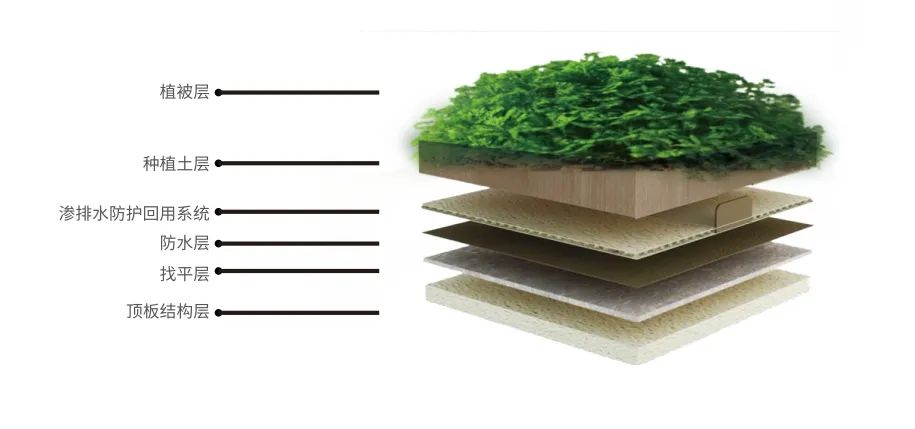

系统基本构造层次

防排蓄一体化体系是指运用“有效排水+有效防水，先排水后防水，排防结合”的排防水理念，通过对地下工程顶板整个防排水体系进行方案优化，将防水系统与排水系统直接结合起来，去除种植顶板的防水安全隐患，达到长期的防水安全稳定性。

系统优势

1.解决车库顶板大面积找坡困难，实现零坡度有组织排水，变被动为主动排水；

2.减压防漏，有效降低防水层静水压，可作为防水层的柔性保护层，更好呵护防水层；

3.简化施工工艺，降低劳动强度，节约造价，缩短工期；

4.具有隔水、透气、保温、防水于一体功能，更有助于植物生长，形成会呼吸的排水系统，屋面整洁美观，颜色图案可定制；

5.便于维护，减少阻塞，可以实现渗水快速导流，降低荷载，增加车库使用寿命；

6.绿色环保，符合海绵城市绿色节能建筑规范，起到渗、滞、蓄、净、用、排的作用。

适用范围：

主要适用于屋顶花园、车库顶板、地下人防、地下广场、综合管廊、植被草沟等部位。

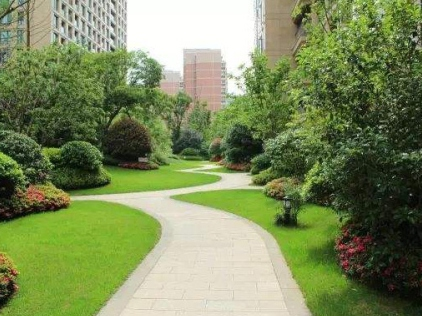

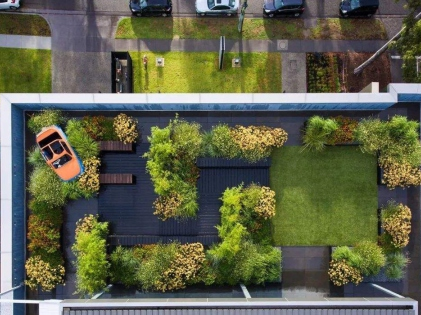

屋顶花园

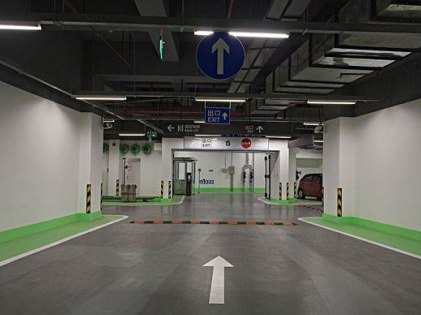

车库顶板

地下人防

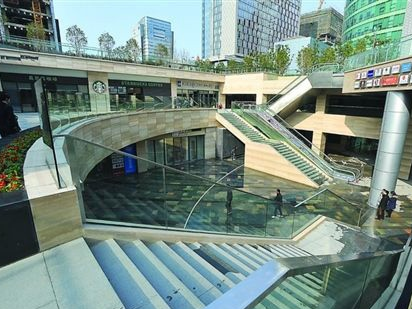

地下广场

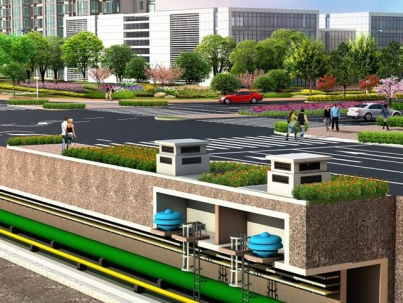

综合管廊

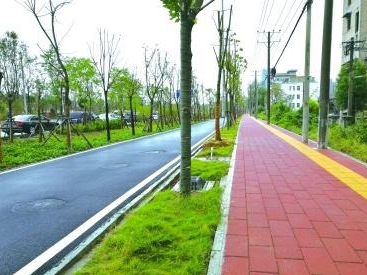

植被草沟

核心材料及技术简介

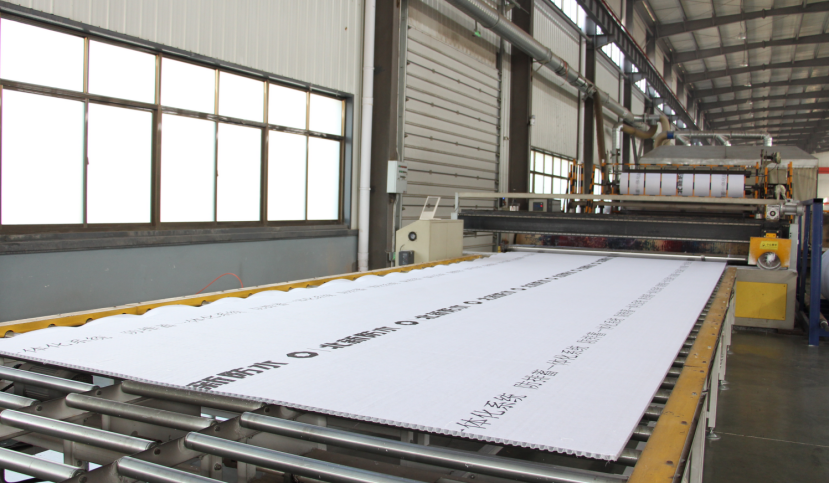

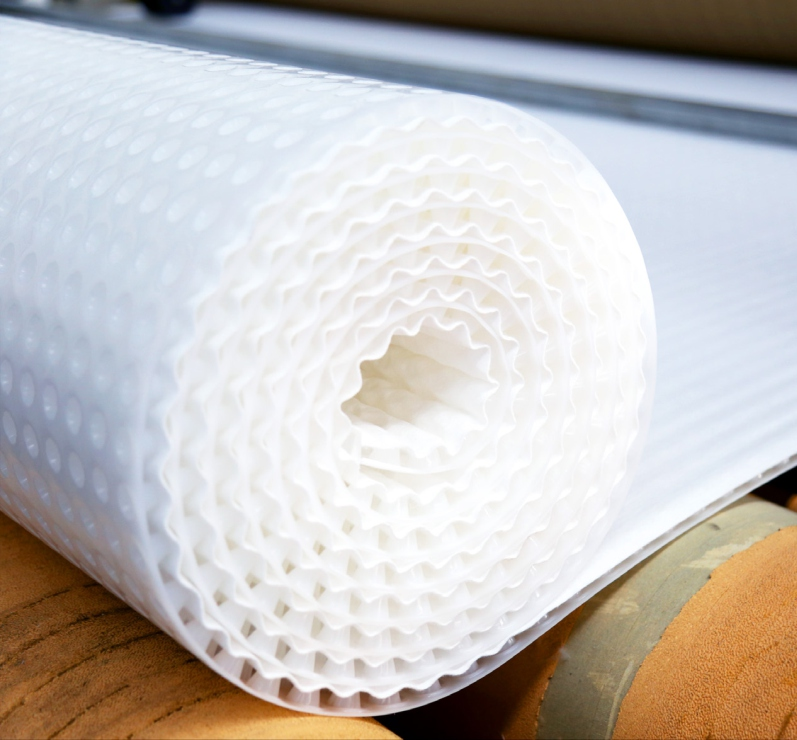

BNO-600 高分子防护排水异型片

BNO-600 高分子防护排水异型片解决了传统排水系统中排水板和土工布分割生产、分割施工的缺点，一次性在线覆合成型，具有生产效率高、表面不塌陷、排水效率高、生态效益显著、施工周期短、整体造价低等优点。

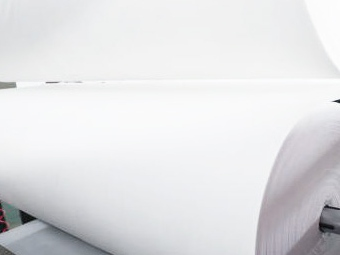

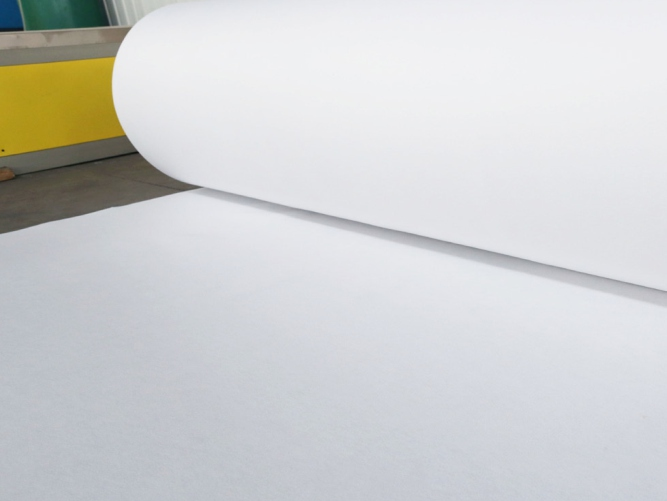

BNY-419 土工布

BNY-419 土工布加入了抗紫外线剂，克服了丙纶布的缺点，耐暴晒时长达3个月；在满足国标基础上，重量增加至250g，增强硬度和厚度，更防塌陷，具有隔离、反滤、排水、防护等功能。

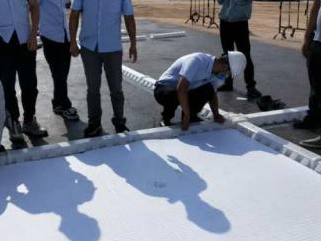

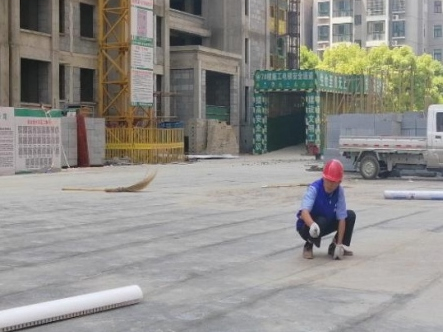

施工流程

定位规划弹线——铺设专用配套辅材——铺设排水槽——铺设异形片——安装观察管和防尘盖——铺设土工布——安装观察井——安装雨水回收系统——回填验收。

定位规划弹线

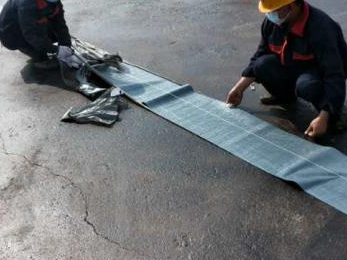

铺设专用配套辅材

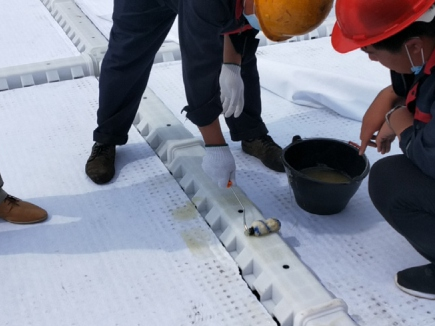

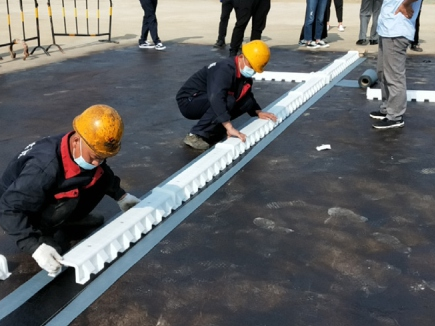

铺设排水槽

铺设异形片

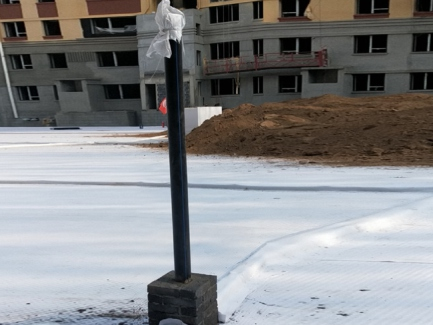

安装观察管和防尘盖

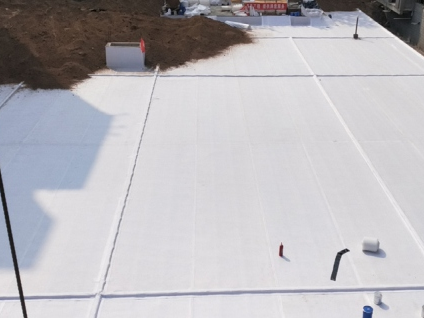

铺设土工布

安装观察井

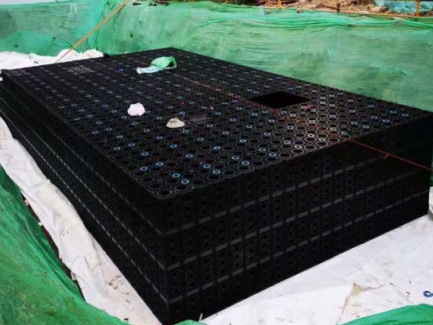

安装雨水回收系统

回填验收
